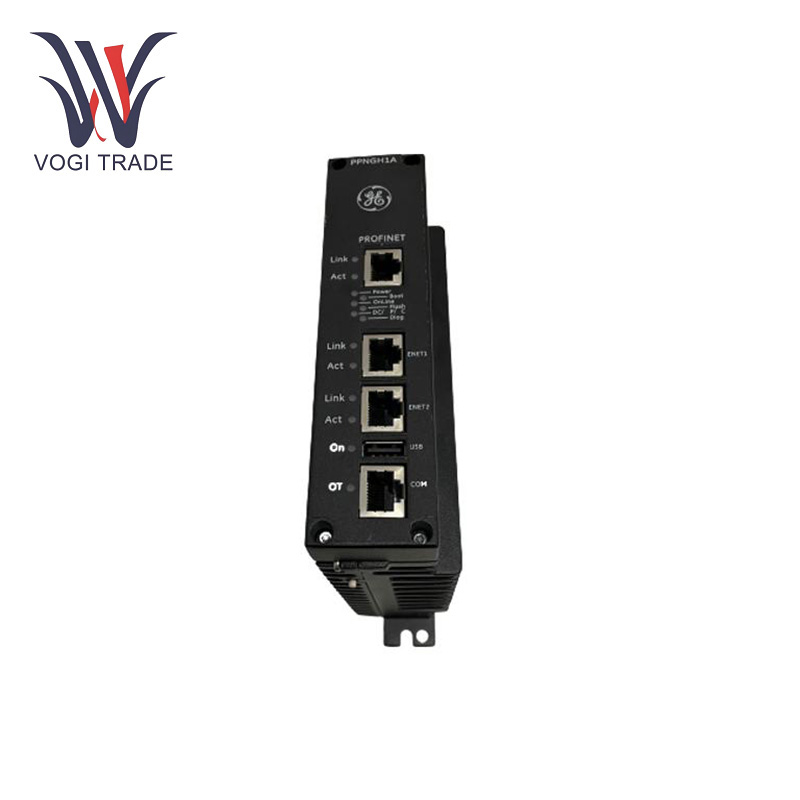

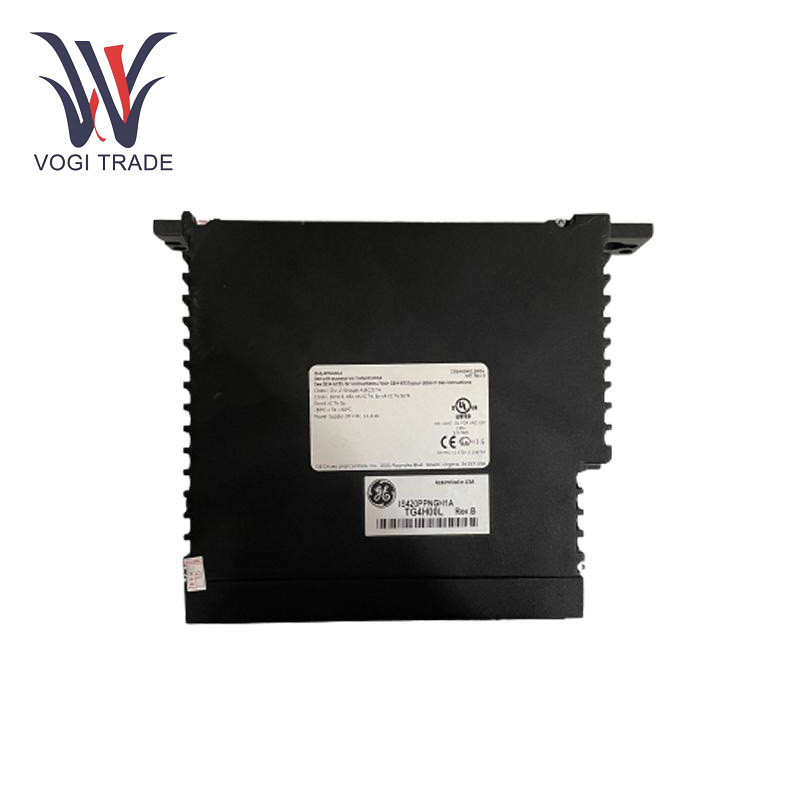

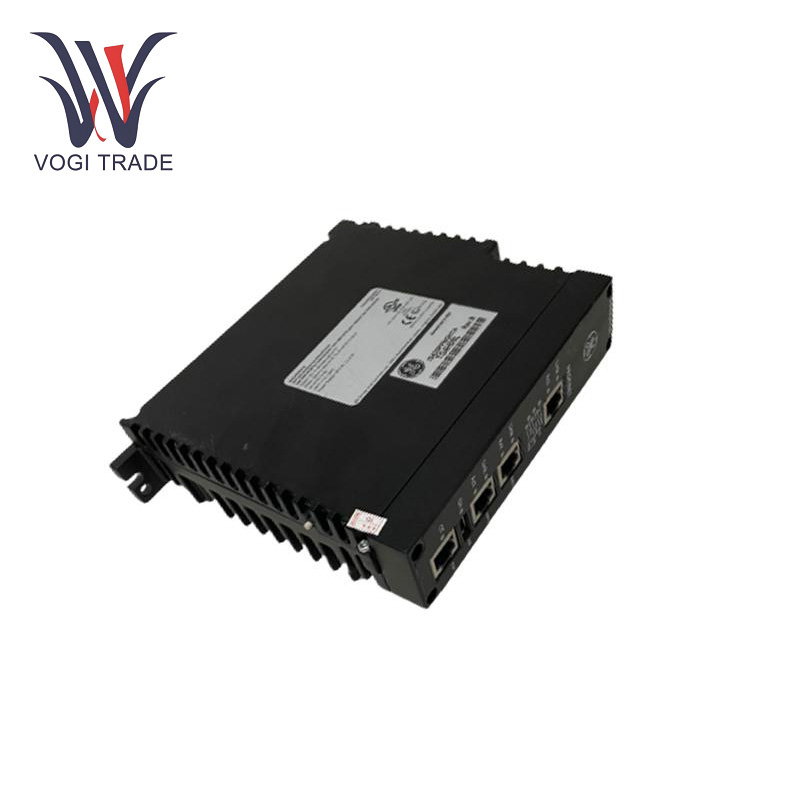

GE IS420ppngh1a

Tham số vận hành

Bộ xử lý: 1066 MHz EP80579 Bộ xử lý Intel.

Ký ức: 256 MB DDR2 SDRAM.

Hệ điều hành: Qnx neutrino.

Cung cấp điện: 24 ở DC.

Nhiệt độ hoạt động: -20 ° C đến +60 ° C.

Tiêu thụ năng lượng: Thiết kế tiêu thụ năng lượng thấp để đảm bảo hiệu quả năng lượng và giảm phát nhiệt.

Tính năng sản phẩm

Giao diện giao tiếp: GE IS420PPNGH1A là một hệ thống kết nối các bộ điều khiển Mark VIE với các thiết bị I/O Profinet để chia sẻ dữ liệu tốc độ cao.

Chuyển đổi giao thức: Chuyển đổi dữ liệu giữa các giao thức truyền thông khác nhau để đạt được khả năng tương tác trong các mạng công nghiệp không đồng nhất.

Tích hợp hệ thống: Mở rộng chức năng của hệ thống Mark VIE bằng cách cung cấp tích hợp với hầu hết mọi sản phẩm tự động hóa công nghiệp.

Bộ điều khiển Profinet: GE IS420PPNGH1A có thể hoạt động như một bộ điều khiển profinet, cho phép nó kết nối và kiểm soát các thiết bị tương thích khác - các thiết bị tương thích trong mạng công nghiệp. Nó có khả năng trao đổi các lệnh điều khiển, thông tin trạng thái và dữ liệu với các cảm biến, bộ truyền động và các bộ điều khiển khác.

Chức năng cổng: Một trong những chức năng chính là là một cửa ngõ. Cổng mới đơn giản hóa giao tiếp giữa Profinet và các loại mạng/giao thức khác. Điều này rất hữu ích trong các thiết lập công nghiệp trong đó cần phải thực hiện tích hợp với các hệ thống hoặc thiết bị kế thừa khác nhau bằng cách sử dụng các tiêu chuẩn truyền thông khác với Profinet.

Định tuyến và xử lý dữ liệu:GE IS420PPNGH1A xử lý việc định tuyến dữ liệu bên trong và bên ngoài. Công việc của nó là xem xét các địa chỉ đích của các gói dữ liệu đến từ các thiết bị Profinet và định tuyến các gói phù hợp. Hơn nữa, nó hỗ trợ một số tác vụ lọc dữ liệu cơ bản.

Cài đặt

Gắn kết: Để gắn GE IS420PPNGH1A, bạn sẽ cần phải điều khiển -gắn nó theo chiều dọc. Hướng đi thẳng đứng này rất quan trọng cho việc lưu thông không khí xung quanh mô -đun, được làm mát không khí. Nó không có pin hoặc quạt tích hợp, vì vậy nó được làm mát bởi chuyển động không khí, tự nhiên hoặc bắt buộc, trong môi trường lắp đặt. Tất cả điều này nên được sản xuất ở vị trí cài đặt, chắc chắn rằng nó đã không cản trở lưu thông không khí gần mô -đun.

Kết nối mạng: Đối với mạng Profinet, hãy sử dụng cáp Ethernet phù hợp để kết nối. Một thiết bị như công tắc không được quản lý, chi phí thấp thường được gắn vào mô -đun như ESWA 8 - Công tắc không được quản lý hoặc ESWB 16 - Cổng không được quản lý. Hãy nhớ rằng khi cả Ionet và Profinet được bật, chúng không thể được hỗ trợ bởi cùng một công tắc.

Liên kết quyền lực: Vui lòng kết nối nguồn điện 24V DC với thiết bị đầu cuối của mô -đun. Đảm bảo tất cả các kết nối chặt chẽ để tránh mất bất kỳ sức mạnh. Đảm bảo kiểm tra lại tất cả các kết nối và đảm bảo không có dây lỏng hoặc phân cực không chính xác trước khi bật nguồn trên mô -đun.

Phạm vi ứng dụng

Sản xuất điện: GE IS420PPNGH1A Giám sát và kiểm soát các hoạt động tuabin trong các nhà máy điện.

Dầu và khí: Quản lý quy trình để khai thác và tinh chế

Xử lý hóa học: Quản lý việc sản xuất các loại hóa chất khác nhau.

Xử lý nước: Kiểm soát hệ thống tinh chế và phân phối nước

Khắc phục sự cố

Thực hiện giám sát hoạt động của người dùng: Liên tục theo dõi hành vi bất thường.

Kiểm tra kết nối: Xác minh độ kín của tất cả các kết nối dây và tìm kiếm các dấu hiệu ăn mòn hoặc hư hỏng.

Cập nhật phần mềm: Thường xuyên cập nhật mã ứng dụng và hệ điều hành với các phiên bản được vá mới nhất.

Điều kiện môi trường: Xác nhận rằng môi trường của thiết bị nằm trong nhiệt độ và độ ẩm được khai báo.

Kiểm tra nguồn điện: Kiểm tra nguồn điện đảm bảo điện áp đầu vào nằm trong giới hạn.
