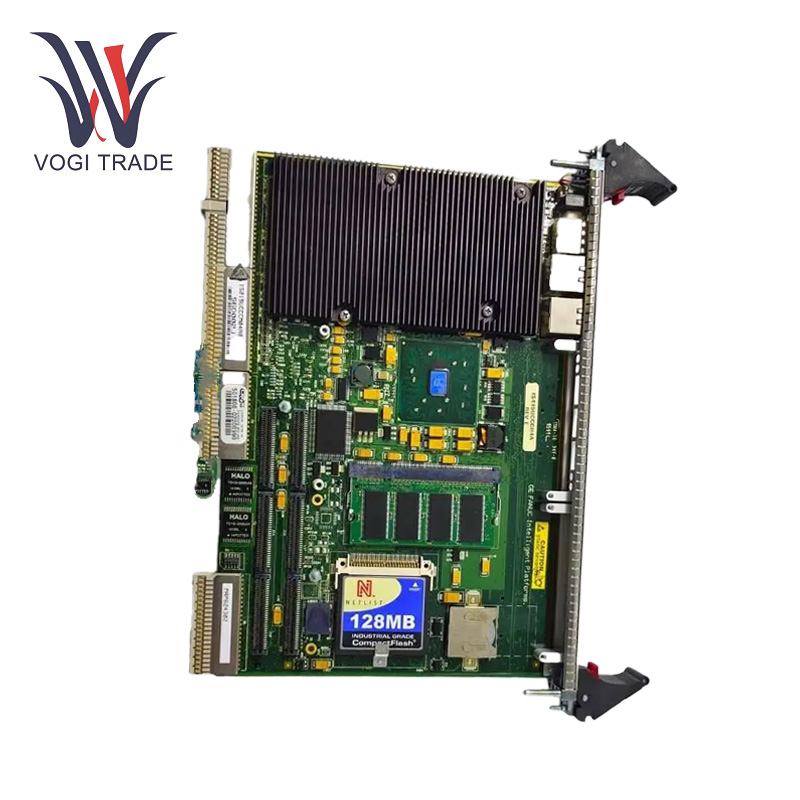

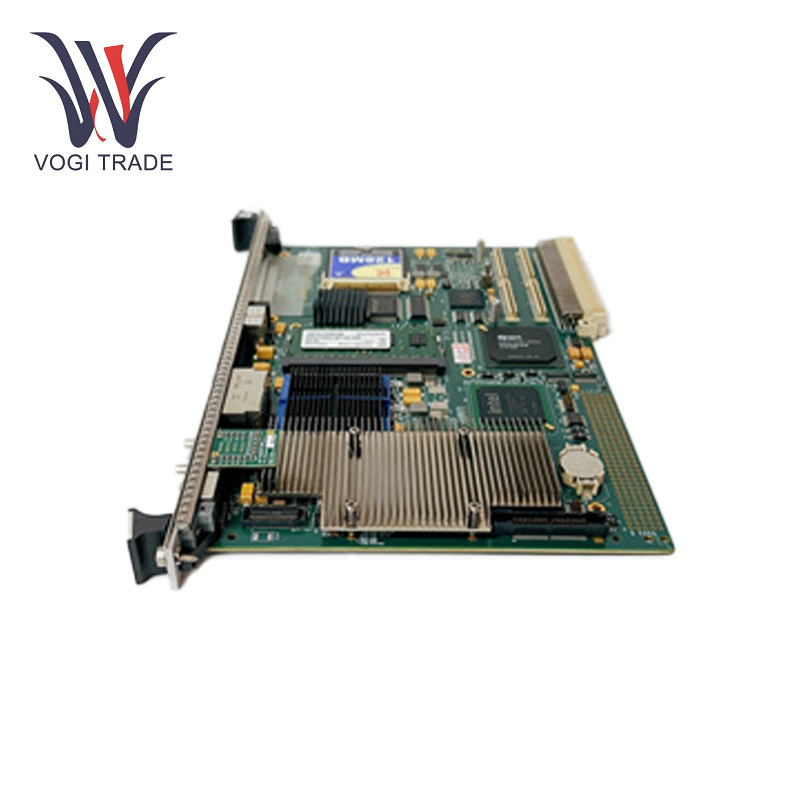

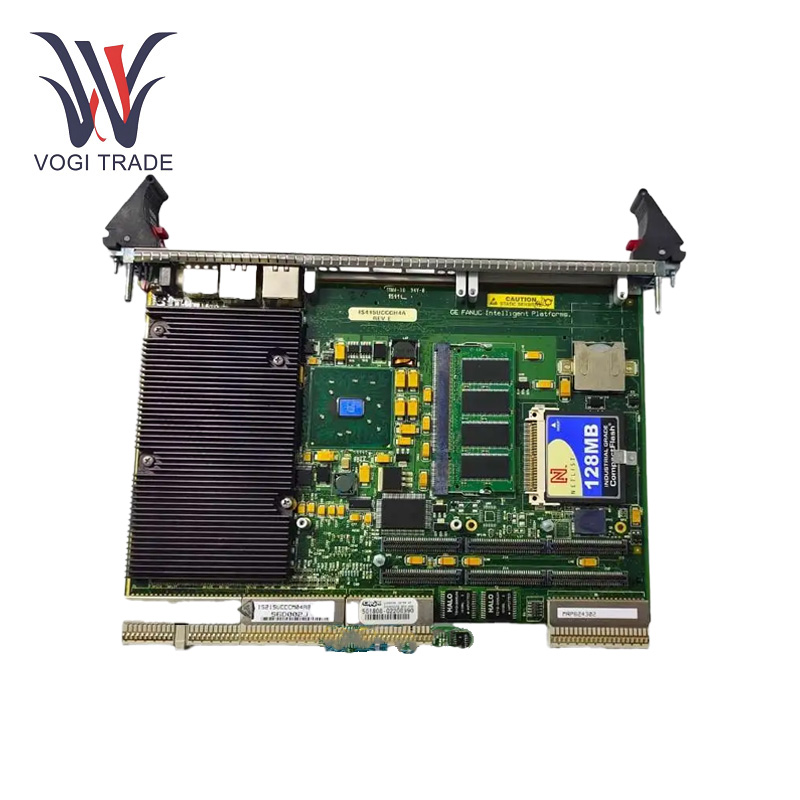

GE IS415UCCCH4A

Vận hànhTham số của chúng tôi

Bộ xử lý:Bộ xử lý Intel Pentium M ở 1,6 GHz.

Ký ức: RAM DDR 256 MB.

Hệ điều hành: QNX neutrino, một hệ điều hành đa nhiệm theo thời gian thực được thiết kế cho các ứng dụng công nghiệp tốc độ cao và độ tin cậy cao.

Yêu cầu quyền lực: +5 trong DC.

Nhiệt độ hoạt động: 0 đến +50 ° C.

Cổng Ethernet: Hai cổng Ethernet 10/100/1000Base-TX để kết nối với UDH và đường cao tốc dữ liệu điều khiển tùy chọn (CDH).

Tính năng sản phẩm

Thực thi mã ứng dụng: Thực hiện mã ứng dụng được sử dụng để thúc đẩy các quy trình công nghiệp

Truyền thông hệ thống: Cho phép giao tiếp giữa bộ điều khiển và các gói I/O thông qua các giao diện mạng I/O trên tàu

Xử lý dữ liệu: GE IS415UCCCH4A cho phép xử lý dữ liệu nhận được từ một số đầu vào để quản lý và kiểm soát hoạt động công nghiệp thích hợp.

Kiểm soát và xử lý: GE IS415UCCCH4A là một bảng điều khiển khe cắm duy nhất trong chuỗi Mark VIE, nhằm thực thi mã ứng dụng để điều khiển phân tán. Nó có thể chạy các thuật toán điều khiển khác nhau để kiểm soát hoạt động của các thiết bị được kết nối.

Giao diện giao tiếp: Nhiều cổng giao tiếp. GE IS415UCCCH4A cũng có hai đầu nối Ethernet 10/100/1000Base - T. Các hoạt động khác với liên kết đường cao tốc dữ liệu đơn vị cho phép liên lạc với HMI hoặc các thiết bị điều khiển khác. Người ta có thể phục vụ cho kết nối mạng Ethernet tùy chọn. Là một phần thưởng bổ sung, nó có một cổng COM1 cho kết nối Rupi - 232c, có thể được sử dụng cho các nhu cầu giao tiếp khác nhau, bao gồm nhưng không giới hạn ở việc kết nối với các thiết bị cũ hoặc cho mục đích gỡ lỗi.

Đồng bộ hóa: GE IS415UCCCH4A có thể đồng bộ hóa đồng hồ của các gói I/O và bộ điều khiển trong vòng 100 micro giây thông qua các mạng R, S và T I/O theo tiêu chuẩn IEEE 1588. Đồng bộ hóa chính xác cao như vậy là rất quan trọng để đảm bảo rằng các thành phần khác nhau trong hệ thống điều khiển phân tán phối hợp với nhau và dữ liệu được nhận và xử lý một cách kịp thời và chính xác.

Cài đặt

Giá đỡ và vị trí khe: Mô -đun bộ điều khiển là một giá bốn khe. Với ít nhất một hoặc hai nguồn cung cấp năng lượng. Bộ điều khiển chính phải ở bên trái - hầu hết các khe (khe 1). Các khe cắm thứ hai, thứ ba và thứ tư này trên một giá có thể có các bộ điều khiển bổ sung. Nếu pin CMOS đã được rút ra để mở rộng tuổi thọ lưu trữ của nó, máy nhảy pin phải được cài đặt lại trước khi chèn bảng.

Vật lý chèn: Trong đó các bảng Mark VI VME chỉ có đầu ra mô -đun UCCC có kim phun/đầu phun ở phía dưới và trên cùng để cài đặt bảng, đưa đầu phun lên trên và đầu phun dưới xuống, sau đó trượt bảng vào giá đỡ. Sử dụng các kim phun, chỗ ngồi hoàn toàn khi đầu nối vị trí ở mặt sau của bảng tham gia vào đầu nối bảng nối lại. Sau đó, trong khi đẩy xuống trên đầu kim phun, kéo lên đầu phun dưới cùng. Sau khi chèn, vít trên các ốc vít/đầu phun trên cùng và dưới cùng. Ngoài việc cung cấp kết nối mặt đất, nó cũng đảm bảo sự ổn định cơ học.

Sức mạnh - Tắt: Bạn nên tắt nguồn khi thay thế bất kỳ bảng nào trong giá. Trong một đơn vị cung cấp nguồn, một nguồn cung cấp - đầu ra cung cấp có thể được đặt lại thông qua một công tắc. Bộ điều khiển phụ trợ kiểm soát cả hai nguồn điện trong mỗi nguồn cung cấp - mạch, có thể loại bỏ một nguồn cung cấp một cách an toàn tại một thời điểm, cắt đầu vào năng lượng cho mỗi mạch cung cấp năng lượng.

Phạm vi ứng dụng

Sản xuất điện: Giám sát và kiểm soát các hoạt động tuabin trong các nhà máy điện.

Dầu và khí: Giám sát các quy trình trong các hoạt động khai thác và tinh chế.

Xử lý hóa học: GE IS415UCCCH4A giám sát các quy trình sản xuất hóa học đa dạng.

Xử lý nước: Quản lý hệ thống tinh chế và phân phối nước.

Khắc phục sự cố

Giám sát hệ thống: Thường xuyên giám sát hiệu suất hệ thống để xác định bất kỳ dị thường nào.

Kết nối: Xác minh rằng tất cả các kết nối là chặt chẽ và ăn mòn/không có thiệt hại.

Cập nhật hệ thống & mã: Luôn giữ mã HĐH và ứng dụng trên phiên bản mới nhất.

Điều kiện môi trường: Đảm bảo rằng môi trường hoạt động nằm trong phạm vi nhiệt độ và độ ẩm cần thiết.
