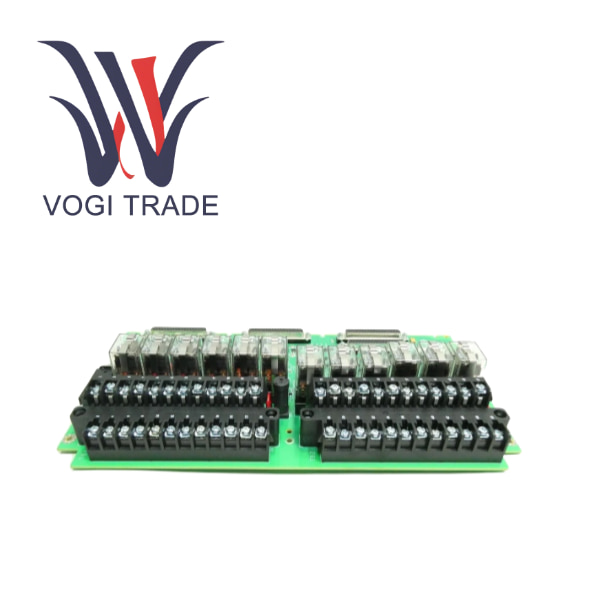

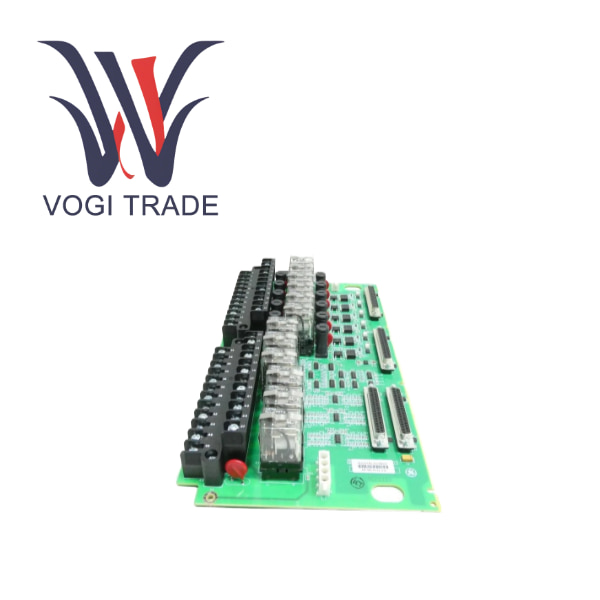

GE IS230TRLYH1BGG

Tổng quan về sản phẩm

GE IS230TRLYH1BGG là bo mạch đầu ra rơle an toàn có độ tin cậy cao và có khả năng chẩn đoán cao được thiết kế bởi General Electric cho hệ thống điều khiển quá trình và tuabin an toàn nâng cao Mark VIeS. Là thành phần an toàn cốt lõi của kiến ​​trúc I/O phân tán Mark VIeS, bo mạch này không chỉ kế thừa tất cả ưu điểm của đầu ra rơle của hệ thống Mark VIe mà còn thông qua các cải tiến về phần cứng và chương trình cơ sở, cho phép nó đảm nhận vai trò của một công cụ an toàn và đáp ứng các yêu cầu của tiêu chuẩn an toàn chức năng IEC 61508 / IEC 61511. Bản thân IS230TRLYH1BGG là một đơn vị giao diện vật lý nhận lệnh từ mô-đun bộ xử lý I/O được chứng nhận an toàn và thông qua các rơle an toàn tiếp xúc định hướng bắt buộc được tích hợp bên trong, điều khiển các thiết bị báo động, khóa liên động của hệ thống phụ trợ và thậm chí cả các mạch điều khiển phụ của van nhiên liệu chính và các bộ truyền động khác tại hiện trường. Bảng mạch đóng vai trò là cầu nối an toàn kết nối logic điều khiển Mark VIeS với thế giới vật chất, đảm bảo rằng trong điều kiện nguy hiểm, hệ thống có thể chuyển sang trạng thái an toàn có thể dự đoán và đáng tin cậy.

Tính năng chức năng sản phẩm

Hỗ trợ riêng cho an toàn chức năng

Đây là ưu điểm khác biệt cốt lõi của IS230TRLYH1BGG. Bảng này không phải là bảng chuyển tiếp đơn giản; nó là thành phần an toàn được chứng nhận có thể được sử dụng trực tiếp để xây dựng các mạch an toàn tuân thủ các tiêu chuẩn quốc tế, chẳng hạn như quản lý đầu đốt, ESD, bảo vệ quá tốc độ, v.v.

Liên hệ định hướng bắt buộc và phạm vi chẩn đoán cao

Các liên hệ định hướng bắt buộc cung cấp sự đảm bảo an ninh ở cấp độ phần cứng.

Giám sát dòng điện cuộn dây, chẩn đoán Lệnh/Phản hồi cung cấp khả năng tự kiểm tra sâu ở cấp độ phần mềm. Kết hợp lại, chúng đạt được phạm vi chẩn đoán và SFF cực cao, đây là chìa khóa để đạt được mức SIL cao.

Kế thừa kiến ​​trúc nổi bật của Mark VIe

Thiết kế riêng biệt duy trì lợi thế đáng kể của việc bảo trì ngoài cơ sở, loại bỏ nhu cầu mở tủ điều khiển chính để bảo trì mạch an toàn.

Các thành phần cấp công nghiệp có độ tin cậy cao và thiết kế chắc chắn, thích ứng với môi trường khắc nghiệt.

Các tùy chọn cấp nguồn linh hoạt hỗ trợ nhiều nguồn cấp điện tại chỗ khác nhau và được bảo vệ bằng cầu chì.

Tích hợp liền mạch vào hệ sinh thái Mark VIeS

Tất cả các cấu hình, chẩn đoán và cảnh báo liên quan đến an toàn đều được quản lý thống nhất thông qua phần mềm ToolboxST Safety và được tích hợp với các màn hình điều khiển quy trình cơ bản, mang lại trải nghiệm nhất quán cho người vận hành.

Khuyến nghị sản phẩm liên quan

Mô-đun bộ xử lý I/O bổ sung

IS230QCRCH1A / IS230QCRRH1A, mô-đun bộ xử lý đầu ra rơle an toàn Mark VIeS.

Sản phẩm dành cho thế hệ trước/đối tác không an toàn

IS200TRLYH1B, bảng đầu cuối đầu ra rơle tiêu chuẩn cho Mark VIe.

Phần mềm bổ sung

GE ToolboxST Safety để cấu hình, xác minh và chẩn đoán cho các ứng dụng an toàn.

Thiết bị điều khiển

Đèn báo động và còi có mức độ an toàn

Van điện từ khóa liên động an toàn

Cuộn dây của công tắc tơ an toàn động cơ

Hướng dẫn cài đặt

Yêu cầu về trình độ

Công việc lắp đặt và cấu hình phải được thực hiện bởi các kỹ sư đã được đào tạo về an toàn chức năng và có chứng chỉ.

Lắp đặt cơ khí

Lắp IS230TRLYH1BGG trên thanh DIN bên trong tủ điều khiển.

Kết nối điện

Về phía hệ thống, hãy sử dụng đúng cáp bện đặc biệt của GE và kết nối với mô-đun I/O an toàn QCRx.

Phía hiện trường

Kết nối đúng theo sơ đồ mạch an toàn.

Nguồn điện cho mạch an toàn phải là nguồn điện an toàn được chứng nhận.

Nếu chức năng phản hồi được sử dụng, dây dẫn từ tiếp điểm phụ định hướng cưỡng bức của rơle phải được kết nối với cực phản hồi của bảng đầu cuối.

Tất cả các kết nối phải chắc chắn và được đánh dấu rõ ràng.

Bật nguồn và xác minh an toàn

Sau khi bật nguồn, kiểm tra trạng thái của từng kênh thông qua phần mềm ToolboxST Safety.

Việc xác minh mạch an toàn hoàn chỉnh phải được thực hiện.

Kiểm tra tĩnh xác minh các hướng dẫn, phản hồi và chức năng cảnh báo chẩn đoán.

Thử nghiệm động được tiến hành trong điều kiện an toàn để mô phỏng các tình huống nguy hiểm và xác minh xem liệu toàn bộ SIF có thể đưa quy trình về trạng thái an toàn trong thời gian quy định hay không.

Tất cả các cuộc kiểm tra phải được ghi lại chính thức và có chữ ký của người có thẩm quyền để xác nhận, làm cơ sở cho việc vận hành hệ thống và kiểm tra trong tương lai.
