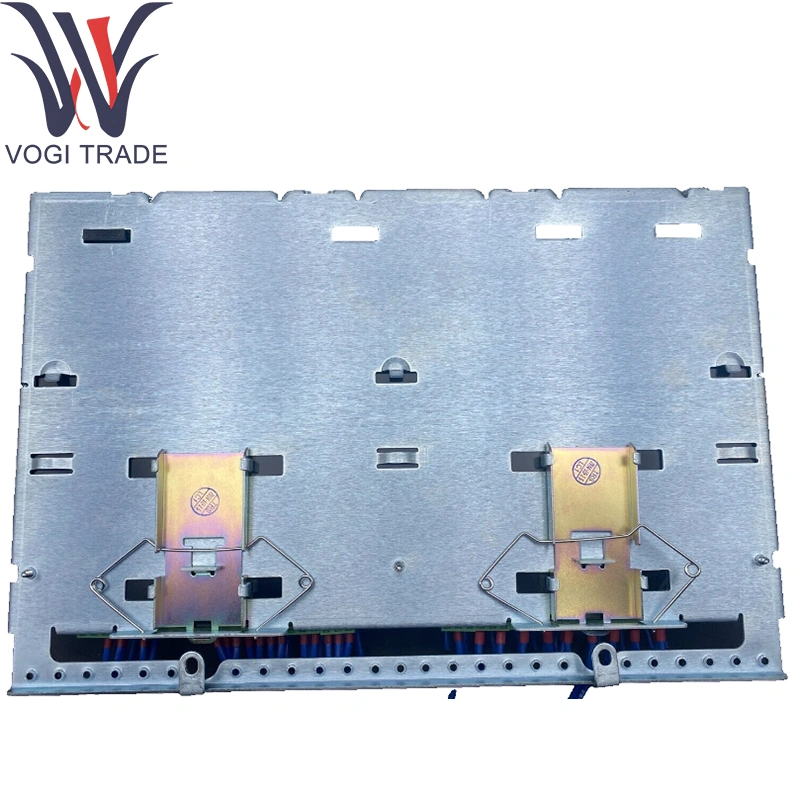

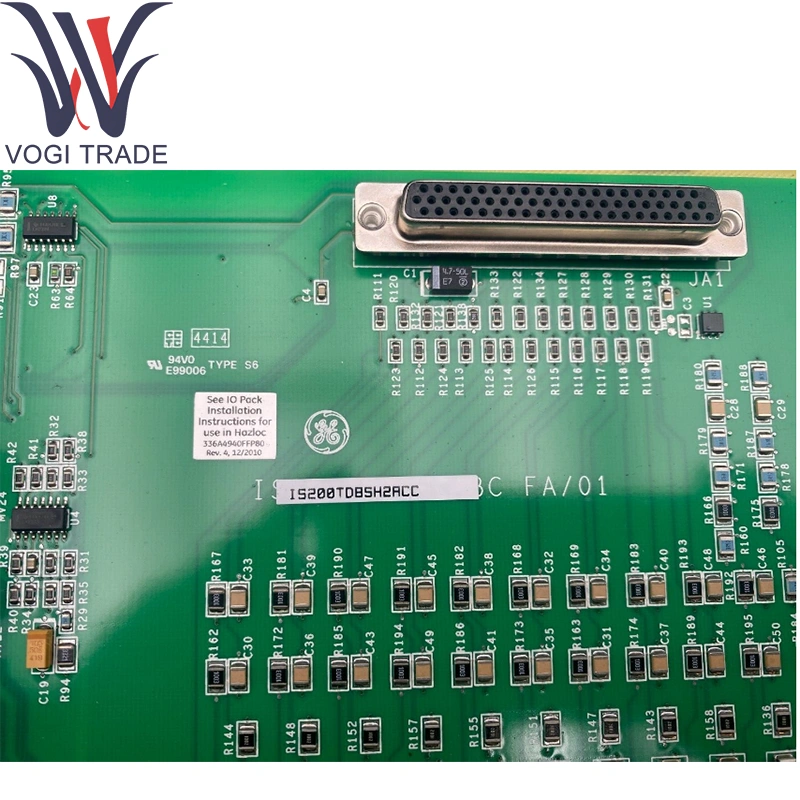

Thương hiệu: GEMô tả: IS230TNDSH2A (IS200TDBSH2ACC)Điều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 21Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnGE IS230TNDSH2A Bảng thiết bị đầu cuối PDIO cung cấp một điểm chấm dứt mật độ cao, chắc chắn cho các tín hiệu I/O riêng biệt, dịch các tiếp điểm có dây và tải vào các kênh được điều hòa, bị cô lập cho gói PDIO I/O
| Sản xuất |
GE |
| Số mô hình |
IS230Tndsh2a |
| Số đặt hàng |
IS200TDBSH2ACC |
| Danh mục |
Đánh dấu cuộc sống |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
8479909090 |
| Kích thước |
168 × 150 × 55 mm |
| Cân nặng |
0,22 kg |
Thông số kỹ thuật
GE IS230TNDSH2A Kênh:
Đầu vào riêng biệt: 24 đầu vào tiếp xúc bị cô lập
Đầu ra rơle: 12 đầu ra rơle bị cô lập
Điện áp làm ướt (đầu vào): 18 Ném32 V DC (danh nghĩa 24 V DC)
GE IS230TNDSH2A Xếp hạng đầu ra (rơle):
Điện áp chuyển đổi tối đa: 125 V DC
Hiện tại chuyển đổi tối đa: 2 A mỗi lần tiếp xúc
GE IS230TNDSH2A Thời gian phản hồi:
Quét đầu vào: ≤ 4 ms Debound
Rơle hoạt động/phát hành: ≤ 10 ms/5 ms
Sự cô lập: Sự cô lập được củng cố kênh và kênh
Kết nối: Tiêu đề PCB góc bên phải cho khối đầu cuối có thể cắm 52 vị trí
GE IS230TNDSH2A Điều kiện hoạt động:
Nhiệt độ: HP40 ° C đến +70 ° C
Độ ẩm: lên đến 95 % rh, không áp dụng
Gắn kết: DIN-RAIL (35 mm) hoặc bảng điều khiển phẳng với các clip bộ chuyển đổi
Chức năng sản phẩm
GE IS230TNDSH2A Bảng đầu cuối PDIO cung cấp một điểm chấm dứt mật độ cao, gồ ghề cho các tín hiệu I/O riêng biệt, dịch các tiếp điểm có dây và tải vào các kênh được điều hòa, bị cô lập cho gói PDIO I/O. Nó tập trung hệ thống dây điện, đảm bảo tính toàn vẹn tín hiệu thông qua cách ly điện và bảo vệ quá điện áp và giao diện trực tiếp đến bus ionet Ethernet thông qua gói I/O.
Các mô -đun hỗ trợ cốt lõi
Gói I/O rời rạc: IS220PDIOH1A (Simplex) hoặc IS220PDIOH1B (dự phòng)
Bộ điều khiển: Mô -đun CPU Mark VIE (ví dụ: Sê -ri IS200TPROH1C)
An toàn & Logic: Mark vies bộ xử lý an toàn trong đó PDIO cung cấp cho khóa liên động an toàn
Các thành phần mở rộng
Các khối đầu cuối: Các khối cắm có thể cắm vít được khóa để ngăn chặn sự chèn sai
Clip Din-Rail/Pedal-Mount: Bộ dụng cụ bộ chuyển đổi cho công việc 55 mm DIN-Rail hoặc Bảng điều khiển
Phụ kiện che chắn: Kẹp chắn cáp và hạt ferrite để ức chế EMI
Rơle dự phòng & bộ dụng cụ bảo trì: Hộp mực rơle thay thế và bộ dụng cụ chặn đầu cuối
Hỗ trợ phần mềm
Cấu hình & Hiệu chỉnh: Không có trên bảng ChanSels được xác định bởi phần sụn gói
Chẩn đoán: Trạng thái đầu vào, Hoạt động chuyển tiếp và Bộ đếm lỗi được báo cáo qua Chẩn đoán điều khiển và Báo động HMI
Tích hợp: Công cụ kỹ thuật trong suốt cho GE Controlst ™/ToolBoxst ™ và Mark VIES phần mềm ứng dụng
Cập nhật chương trình cơ sở: Được phân phối như một phần của phần mềm I/O Pack thông qua Toolboxst ™
Tài liệu: Được chi tiết trong Hướng dẫn cài đặt GE Mark VIE/VIES I/O và Hướng dẫn tham khảo gói PDIO
