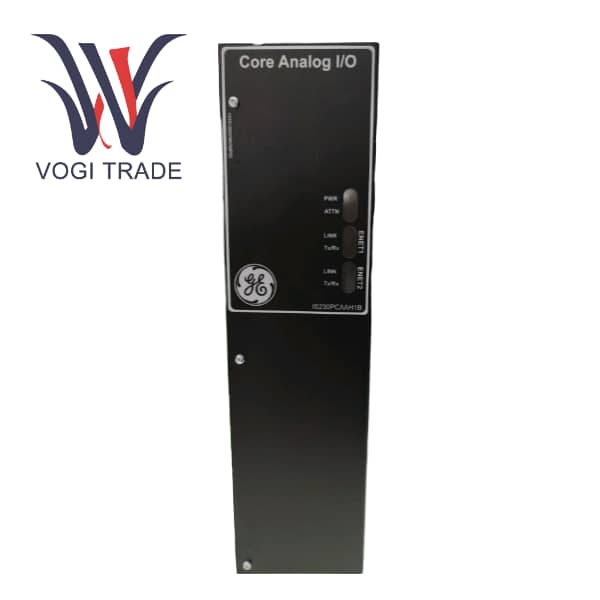

GE IS230PCAAH1A

Tổng quan về sản phẩm

IS230PCAAH1A là mô-đun mô phỏng lõi PCAA quan trọng trong hệ thống điều khiển Mark VIe của General Electric (GE). Là thành phần cốt lõi của tua-bin khí và điều khiển quy trình công nghiệp, mô-đun này cung cấp nhiều chức năng đầu vào/đầu ra tín hiệu tương tự có độ chính xác cao. Nó tích hợp khả năng điều hòa và xử lý tín hiệu của cặp nhiệt điện, độ rung, LVDT, trình điều khiển servo, mạch dòng 4-20mA và các tín hiệu khác. Được thiết kế đặc biệt cho các môi trường công nghiệp đòi hỏi độ tin cậy và tính khả dụng cao, nó hỗ trợ các cấu hình dự phòng đơn chế độ, chế độ kép và dự phòng ba (TMR).

Chức năng giao diện tín hiệu toàn diện

Đầu vào cặp nhiệt điện 25 kênh GE IS230PCAAH1A, hỗ trợ nhiều loại như E, J, K, T, S, v.v. và có chức năng phát hiện mạch hở.

Kiến trúc có độ tin cậy cao

Ứng dụng linh hoạt trong các hệ thống đơn chế độ, chế độ kép và TMR đảm bảo tính sẵn sàng cao của hệ thống điều khiển.

Đầu ra analog trong cấu hình TMR có chức năng che chắn lỗi, giảm thiểu tác động của lỗi mô-đun đơn lên đầu ra ở mức độ lớn nhất.

GE IS230PCAAH1A được trang bị chức năng chẩn đoán tích hợp. Khi bật nguồn, mô-đun sẽ tự kiểm tra và liên tục theo dõi nguồn điện, trạng thái tín hiệu, điện áp tham chiếu, mạch ADC/DAC và các chức năng khác trong quá trình hoạt động. Thông tin chẩn đoán chi tiết được cung cấp thông qua đèn báo trạng thái (PWR, ATT) và ToolboxST.

Mô-đun tương tự lõi được trang bị khởi động mềm, bảo vệ giới hạn dòng điện, rơle "tự sát" đầu ra analog và các chức năng đầu vào "tự sát" bên ngoài đầu ra servo.

Khả năng xử lý và kiểm soát mạnh mẽ

Thông số kỹ thuật

Yêu cầu nguồn điện: Cung cấp nguồn DC 28V ±5% qua đầu nối P5.

Giao diện truyền thông: Hai cổng Ethernet RJ45 (ENET1, ENET2) hỗ trợ tốc độ thích ứng 10/100Mbps và hoạt động ở chế độ mạng kép.

Nhiệt độ hoạt động: -30°C đến +65°C

Đèn báo trạng thái: PWR màu xanh lá cây (nguồn), ATTN màu đỏ (trạng thái mô-đun), LINK màu xanh lá cây/ TxRx màu vàng (Hoạt động mạng).

Đấu dây tại chỗ: Thông qua khối đầu cuối kiểu Châu Âu 120 điểm (bảng đầu cuối TCAS) trên bảng mặt trước.

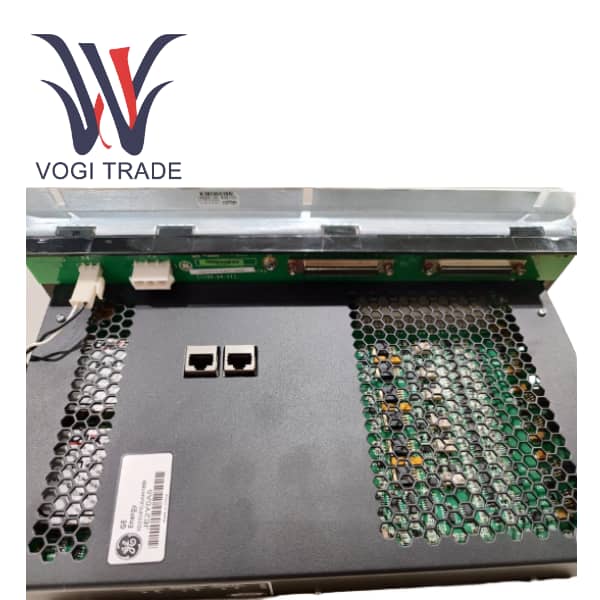

Kết nối hệ thống: P1/P2 (68 chân) được kết nối với bảng đầu cuối TCAT. P4 cấp nguồn cho bo mạch mở rộng JGPA. P5 cung cấp nguồn điện chính cho mô-đun.

Kích thước vật lý: 33,02 cm (chiều cao) ×17,8 cm (chiều rộng) × Vui lòng tham khảo độ dày thực tế của mô-đun.

Ứng dụng điển hình

Hệ thống điều khiển tuabin khí công suất lớn (chẳng hạn như van điều khiển nhiên liệu (GCV), cánh dẫn hướng nạp (IGV), van tỷ lệ tốc độ (SRV)).

Kiểm soát chống tăng áp máy nén

Hệ thống điều khiển quá trình và truyền động công nghiệp yêu cầu xử lý tín hiệu tương tự và điều khiển servo có độ chính xác cao.

GE IS230PCAAH1A thường được tích hợp với bảng đầu cuối IS200TCAS làm thiết bị có thể thay thế tối thiểu.

Nó có thể được sử dụng cùng với bảng đầu cuối IS200TCAT để mở rộng khả năng xử lý tín hiệu fandout (chẳng hạn như LVDT dự phòng, rung và đầu vào tín hiệu analog).

Hoàn toàn tương thích với tất cả các bộ điều khiển Mark VIe, mô-đun I/O và hệ thống mạng.
