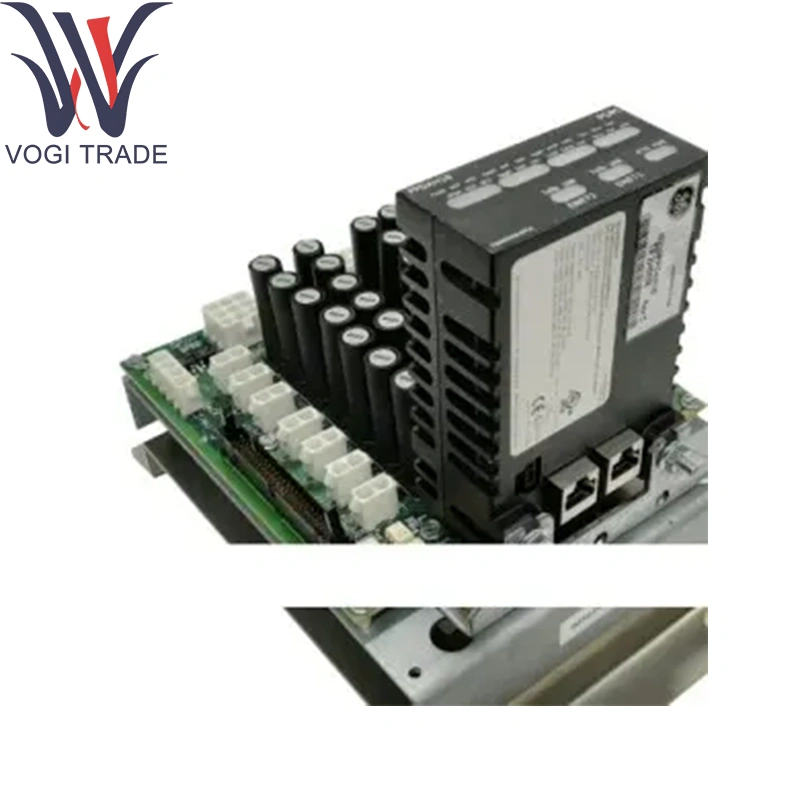

Thương hiệu: GEMô tả: IS230JPDGH1A (IS200JPDGH1ABC)Điều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 12Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnGE IS230JPDGH1A Phân phối năng lượng DC, hỗ trợ các nguồn cung cấp năng lượng DC kép được cài đặt trong phần phân phối năng lượng của tủ điều khiển Mark VIE, IS230JPDGH1A phân phối và giám sát điều khiển DC và làm ướt công suất cho nhiều bảng I/O và logic.
| Sản xuất |
GE |
| Số mô hình |
IS230JPDGH1A (IS200JPDGH1ABC) |
| Số đặt hàng |
IS230JPDGH1A (IS200JPDGH1ABC) |
| Danh mục |
Đánh dấu cuộc sống |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
8479909090 |
| Kích thước |
178 × 330 × 160 mm |
| Cân nặng |
0,38 kg |
Thông số kỹ thuật
Điện áp đầu vào danh nghĩa: 28 V DC (phạm vi 27.4 Mạnh28.6 V)
Hỗ trợ cung cấp kép: Hai đầu vào DC phân lập diode độc lập 28 V cho dự phòng
GE IS230JPDGH1A Mạch đầu ra:
Năng lượng điều khiển: 28 V DC @ Tải trọng do bảng điều chỉnh
Năng lượng làm ướt: 24/48 V DC cho các gói đầu vào tiếp xúc
Các kênh cảm biến: Hai mạch cảm giác điện áp AC (để theo dõi sức khỏe phân phối AC)
Giao diện chẩn đoán: Đầu nối chẩn đoán 50 chân (P2) trên gói PPDA I/O Pack
Các chỉ số LED: Tám đèn LED cho Sức khỏe/Trạng thái Board-ID và Trực tiếp
Kết thúc PCB: Được phủ phù hợp với độ ẩm và khả năng chống gây ô nhiễm
Gắn kết: Định hướng thẳng đứng của DIN-RAIL HOẶC QUỐC GIỚI HẠN
GE IS230JPDGH1A Môi trường:
Hoạt động: Hàng30 ° C đến +65 ° C
Lưu trữ: Mạnh40 ° C đến +85 ° C
Độ ẩm: lên đến 95 % rh, không áp dụng
Chức năng sản phẩm
GE IS230JPDGH1A Phân phối năng lượng DC, hỗ trợ nguồn cung cấp năng lượng kép DC
GE IS230JPDGH1A cung cấp và phân phối công suất điều khiển DC cho các gói GE Mark Vie I/O và bảng thiết bị đầu cuối, đồng thời cung cấp điện áp ướt riêng cho các mạch đầu vào rời rạc. Đồng thời tổng hợp chẩn đoán phân phối AC và các tuyến đường tất cả các tín hiệu phản hồi thông qua giao diện gói PPDA tích hợp, cho phép theo dõi sức khỏe tự động mà không cần cấu hình thủ công.
Các mô -đun hỗ trợ cốt lõi
Gói phản hồi PPDA: IS220PPDAH1A, cắm trực tiếp vào IS230JPDGH1A để chẩn đoán hệ thống điện
Nhà cung cấp gói I/O Pack: IS42XPSCAH1B, cung cấp nguồn điện thoại và kết nối I/O-Bus
Mô -đun điều khiển: Mark VIE CPU (ví dụ: IS200TPROH1C) để tổng hợp chẩn đoán và báo cáo HMI
Các thành phần mở rộng
Máy nhảy Cabbon-Cable: Trình nhảy Keyed 50 chân, Keyed cho kết nối bảng PPDA-to-JPDG
Phần cứng gắn: Khung kim loại và bộ vít để cài đặt bảng dọc
Bộ đèn LED thay thế: Đèn LED và người giữ kênh dự phòng
Bộ điều hợp DIN-RAIL: Clip để gắn trên đường ray bảng điều khiển 35 mm tiêu chuẩn
Hỗ trợ phần mềm
Cấu hình: Bản đồ Board-ID và Kênh hoàn toàn tự động; Không cần thiết lập người dùng
Chẩn đoán & Giám sát:
Sức khỏe nguồn điện thời gian thực và báo động cảm giác có thể nhìn thấy trong GE Controlst ™/Toolboxst ™
Thẻ OPC cho dữ liệu chẩn đoán và bộ đếm lỗi
Phần sụn: Không có phân phối và cảm nhận dựa trên phần cứng chủ yếu
Tài liệu: Được chi tiết trong Hướng dẫn mô-đun Phản hồi Phân phối Power phân phối điện GE Mark VIE và Hướng dẫn cài đặt I/O chung
