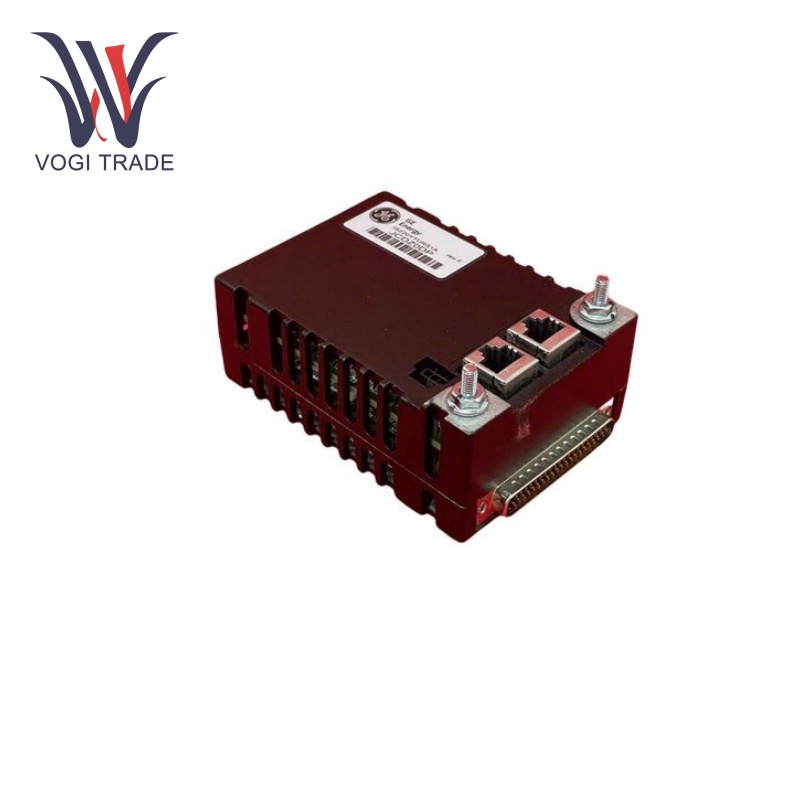

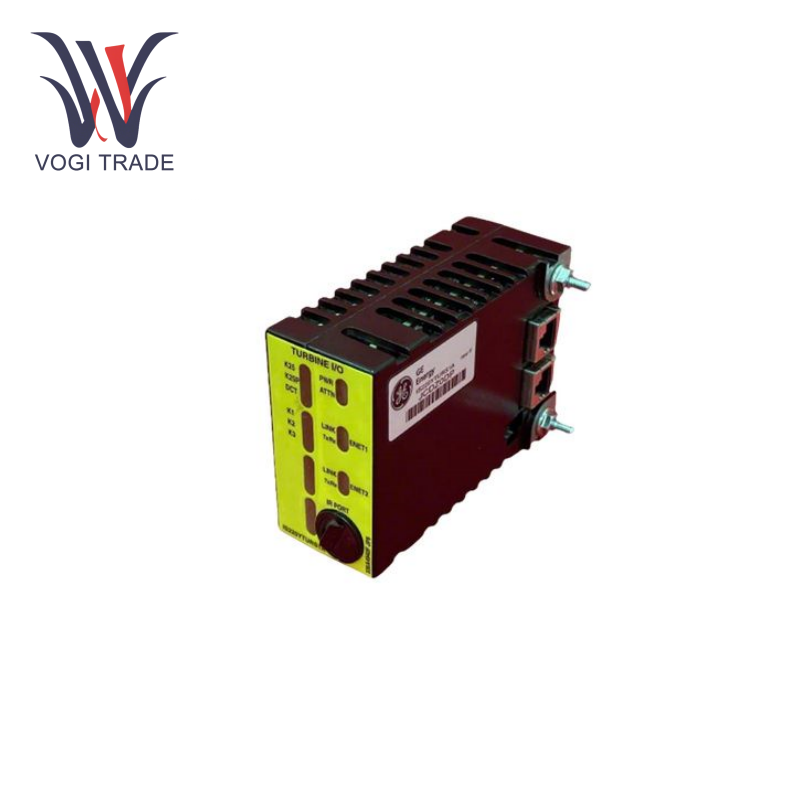

GE IS220YTURS1A

Thông số hoạt động

Nguồn điện danh nghĩa:24 V DC

Dải điện áp hoạt động:18 V DC đến 32 V DC

Đầu vào hiện tại:Thông thường 3 mA ở 24 V DC

Trở kháng đầu vào:4,7 kΩ

Loại đầu vào:Tín hiệu số (tiếp điểm khô hoặc đầu vào dựa trên điện áp)

Dòng điện đầu ra tối đa:500 mA mỗi đầu ra

Đầu ra Tvâng:Bộ thu mở có điện áp tối đa 30 V DC

Suitecông suất ching:12 W mỗi kênh đầu ra

Mức điện áp đầu ra:Cao (thường là 24 V DC) và thấp (0 V)

Giao thức:Profinet (để liên lạc Ethernet tốc độ cao)

Tốc độ dữ liệu:100 Mbps (tiêu chuẩn cho mạng Profinet)

Kết nối Ethernet:Hỗ trợ Ethernet công nghiệp, được thiết kế để tích hợp liền mạch vào mạng Profinet để có dữ liệu thời gian thực

Xếp hạng Bảo vệ chống xâm nhập:IP20 (được thiết kế để sử dụng trong nhà, thường được lắp đặt trong vỏ hoặc bảng điều khiển)

Chẩn đoán và phát hiện lỗi:Mô-đun này bao gồm các tính năng chẩn đoán tích hợp để phát hiện và báo cáo lỗi trong các thiết bị hiện trường, các vấn đề về hệ thống dây điện hoặc giao tiếp, cải thiện độ tin cậy của hệ thống và dễ bảo trì.

Kiểm soát thời gian thực:Cung cấp khả năng trao đổi dữ liệu thời gian thực tốc độ cao giữa mô-đun và các thiết bị khác trong Mark VIe DCS để điều khiển quy trình chính xác.

Tính năng sản phẩm

Xử lý tín hiệu tuabin:Mô-đun này đóng vai trò là giao diện cho nhiều loại cảm biến tuabin và thiết bị trong dòng Mark VIe của hệ thống điều khiển tuabin, xử lý tốc độ tuabin, cảm biến ngọn lửa, cùng nhiều thứ khác.

Chức năng ghi dữ liệu:Tính linh hoạt của nó mở rộng sang việc ghi dữ liệu, cho phép người dùng giám sát các cảm biến trong thời gian thực nhờ có nhiều kênh đầu vào và đầu ra. Đầu đọc có thể chấp nhận các loại tín hiệu khác nhau, như analog và kỹ thuật số, đồng thời chuyển đổi chúng thành định dạng mà hệ thống điều khiển có thể xử lý được. Ngoài ra, GE IS220YTURS1A còn có thể tạo tín hiệu điều khiển để điều khiển các thiết bị bên ngoài như rơle, cuộn dây điện từ và van.

Dự phòng và độ tin cậy:GE IS220YTURS1A bao gồm các yếu tố thiết kế dự phòng để mang lại độ tin cậy và tính khả dụng cao trong các trường hợp sử dụng điều khiển tuabin quan trọng. Đây có thể là nguồn điện dự phòng, đường dẫn liên lạc trùng lặp và mạch xử lý tín hiệu trùng lặp.

Giao diện truyền thông:GE IS220YTURS1A có giao diện giao tiếp Ethernet, cho phép giao tiếp với các thành phần khác trong hệ thống điều khiển, bao gồm bộ điều khiển và giao diện người-máy. Nó có khả năng truyền trực tuyến đến trung tâm điều khiển dữ liệu và thông tin trạng thái tuabin theo thời gian thực, đồng thời nhận lệnh điều khiển và các tham số cấu hình từ trung tâm điều khiển.

Chẩn đoán và theo dõi: GE IS220YTURS1A có khả năng tự chẩn đoán và có thể theo dõi liên tục tình trạng hoạt động của mô-đun và thiết bị được kết nối. Nó có thể phát hiện kịp thời các lỗi như mất tín hiệu, đoản mạch, quá điện áp và báo cáo thông tin lỗi cho hệ thống điều khiển để hỗ trợ khắc phục sự cố và bảo trì nhanh chóng.

Cài đặt

Khả năng tương thích của bảng đầu cuối:Nó tương thích để sử dụng với một số bảng đầu cuối nhất định trong dòng Mark VIe (ví dụ: các bảng đầu cuối TTURS1C, TRPAS1A, TRPAS2A, TRPGS1B và TRPGS2B ). đảm bảo chọn và lắp đặt đúng bo mạch đầu cuối trước khi lắp đặt.

Gắn cơ khí:Mô-đun này được gắn cơ học vào bảng đầu cuối bằng vít hoặc kẹp thích hợp. Đảm bảo rằng mô-đun được gắn chặt vào bảng đầu cuối để tránh bị lỏng hoặc rung trong quá trình vận hành.

Kết nối nguồn và tín hiệu: Kết nối cáp cấp nguồn với đầu vào nguồn của mô-đun, đảm bảo rằng điện áp và cực tính đúng. Sau đó kết nối cáp tín hiệu đầu vào và đầu ra với đầu cuối mô-đun theo sơ đồ nối dây và hướng dẫn kết nối trong hướng dẫn sử dụng sản phẩm.

Kết nối Ethernet:Kết nối cáp Ethernet với cổng Ethernet của mô-đun để cho phép giao tiếp với hệ thống điều khiển. Chỉ cần đảm bảo cáp Ethernet được kết nối tốt và có chất lượng tín hiệu tốt.

Phạm vi ứng dụng

Điều khiển tuabin gió cụ thể:Thư viện này đặc biệt có các thông số kỹ thuật đầu vào/đầu ra vật lý cho phần cứng điều khiển tuabin gió Mark VIe. Nó được sử dụng để điều khiển hoạt động của tuabin; chẳng hạn như khởi động, dừng, kiểm soát tốc độ và bảo vệ lỗi.

Công nghiệp sản xuất điện:Trong ngành sản xuất điện, GE IS220YTURS1A có thể được sử dụng trong các loại hệ thống điều khiển tuabin khác, chẳng hạn như tua bin khí và tua bin hơi nước, để đảm bảo tua bin vận hành an toàn và hiệu quả.

Tự động hóa công nghiệp: GE IS220YTURS1A cũng có thể được sử dụng trong một số hệ thống điều khiển quy trình và tự động hóa công nghiệp yêu cầu điều khiển đầu vào/đầu ra tốc độ cao và đáng tin cậy, chẳng hạn như điều khiển động cơ, máy bơm và máy nén.

Khắc phục sự cố

Nguồn điện:Nếu không thể bật mô-đun hoặc đèn báo nguồn ở trạng thái bất thường, hãy kiểm tra xem điện áp và kết nối của nguồn điện có chính xác hay không. Kiểm tra xem điện áp đầu vào có nằm trong mức quy định hay không và đầu nối nguồn đã được kết nối.

Sự cố tín hiệu:Kiểm tra cáp tín hiệu và các kết nối khi tín hiệu đầu vào và đầu ra bất thường. Xác minh rằng cáp tín hiệu được kết nối tốt và không bị gián đoạn hoặc đoản mạch. Xác minh mức tín hiệu và dạng sóng nằm trong giới hạn cho phép.

Vấn đề giao tiếp:Nếu mô-đun gặp vấn đề về giao tiếp với bộ điều khiển, hãy kiểm tra cáp Ethernet và liên kết. Kết nốiEthernet không sao và tín hiệu tốt. Xác minh rằng phiên bản có cài đặt mạng chính xác và nếu có thể, hãy kiểm tra địa chỉ IP của mô-đun.

Lỗi mô-đun:Nếu mô-đun không hoạt động bình thường hoặc bạn thấy thông báo lỗi, hãy thử khởi động lại mô-đun.
