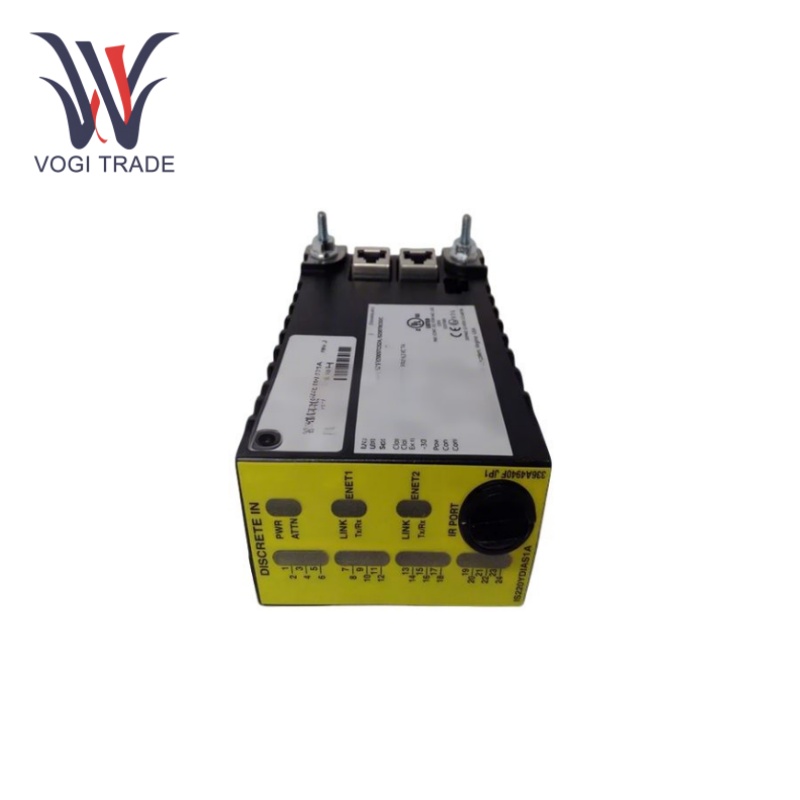

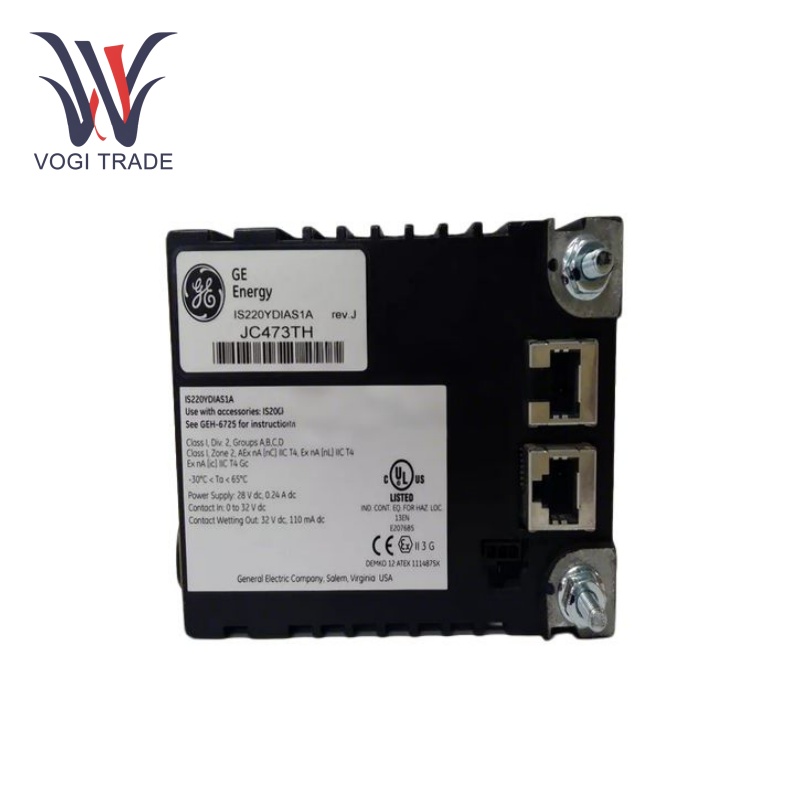

GE IS220YDIAS1A

Nguồn điện danh nghĩa:24 V DC

Dải điện áp hoạt động:18 V đến 32 V DC

Tiêu thụ điện năng:Khoảng 0,5 A ở 24 V DC (mức tiêu thụ thực tế phụ thuộc vào thiết bị được kết nối)

Đầu vào Điện áp: 0V -24V DC

Điện áp đầu ra danh nghĩa:24 V DC hoạt động

Đầu ra tối đa Hiện tại:500 mA mỗi đầu ra

Loại đầu ra là Open Collector;Định mức điện áp tối đa là 30 V DC

Công suất thay thế:Tướng quân 12 W cho mọi kết quả

Cũng đọc:Lựa chọn khối nhỏ gọn cho I/O ProfinetKết nối với các thiết bị và mạng hỗ trợ Profinet để liên lạc nhanh chóng và đáng tin cậy.

Tốc độ truyền:100 Mbit/s (Giao tiếp Profinet  dựa trên Ethernet)

Bảo vệ chống xâm nhập Đánh giá:IP20

Tính năng sản phẩm

Tín hiệu:Để kết nối các tín hiệu rời rạc từ các thiết bị bên ngoài hoặc cảm biến vào hệ thống điều khiển, đọc trạng thái của các tín hiệu này và gửi đến hệ thống điều khiển.

Bảo vệ cách ly:Bảo vệ mạch bên trong của mô-đun khỏi nhiễu điện hoặc nhiễu phát sinh từ các thiết bị được kết nối bằng cách cách ly các kênh đầu vào.

Tốc độ cao:GE IS220YDIAS1A tự hào có bộ hẹn giờ phản hồi nhanh, rất quan trọng đối với các ứng dụng liên quan đến giám sát và kiểm soát thời gian thực vì nó cho phép thu thập dữ liệu chính xác và kịp thời.

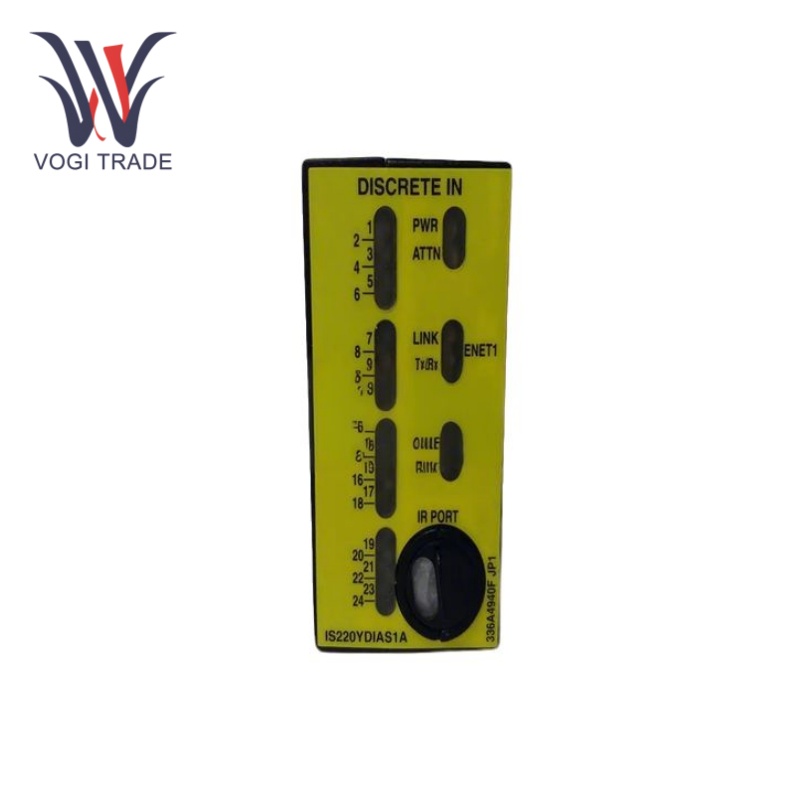

Chỉ báo trạng thái:GE IS220YDIAS1A bao gồm đèn LED hoặc các tính năng chỉ báo trạng thái tương tự để đưa ra phản hồi trực quan về trạng thái của từng kênh đầu vào, nhằm giúp khắc phục sự cố và chẩn đoán các vấn đề liên quan đến hệ thống.

Khả năng tương thích:Các bảng đầu cuối cụ thể được hỗ trợ, bao gồm IS200STCIS1A và 2A, IS400STCIS1A hoặc 2A hoặc IS400TBCIS2C.

Cài đặt

Gắn kết:GE IS220YDIAS1A được thiết kế để kết nối với các bo mạch đầu cuối chuyên dụng, bao gồm IS200STCIS1A và 2A, IS400STCIS1A hoặc 2A hoặc IS400TBCIS2C.

Kết nối nguồnhành động:Mô-đun này có sẵn nguồn điện. Kết nối cáp cấp nguồn với nguồn điện sẵn có, (trong phạm vi   danh nghĩa 28,0 VDC, không vượt quá mức tối đa 32 VDC).

Chốt mô-đun:Lắp mô-đun vào bảng đầu cuối và gắn chặt mô-đun vào các đinh tán (có ren) nằm ở mỗi bên của cổng Ethernet một cách cơ học. Các đinh tán vừa khít với giá đỡ dành riêng cho loại bảng đầu cuối.

Phạm vi ứng dụng

Điều khiển tuabin:GE IS220YDIAS1A Được sử dụng chủ yếu trong hệ thống điều khiển tốc độ Mark VIe của General Electric để điều khiển công nghiệp khí và hơi nước, dùng để điều chỉnh tốc độ của tuabin hơi, hoàn thiện phanh treo, tự động phán đoán trạng thái nhiệt, chọn chế độ khởi động, tăng tốc độ, không đổi tốc độ 3000 vòng/phút, kiểm tra đồng bộ sai máy phát điện, tải nối lưới, tải nâng, đóng van, v.v.

Tự động hóa công nghiệp:Các hệ thống điều khiển quá trình và tự động hóa công nghiệp thuộc loại này có thể nhận tín hiệu từ các cảm biến và công tắc khác nhau, sau đó gửi tín hiệu này đến hệ thống điều khiển để xử lý. Ngoài ra, GE IS220YDIAS1A có khả năng phân phối tín hiệu đầu ra của hệ thống điều khiển đến các bộ truyền động khác nhau để tạo điều kiện thuận lợi cho hoạt động tiêu chuẩn của thiết bị.

Khắc phục sự cố

Không có giao tiếp hoặc truyền dữ liệu:Đảm bảo cáp Ethernet được kết nối đúng cách và bố cục mạng được định cấu hình chính xác cũng như địa chỉ IP của mô-đun phù hợp với cấu hình mạng của hệ thống. Kiểm tra thông báo lỗi trên mạng Profinet bằng các công cụ chẩn đoán

FĐầu vào / Đầu ra bị lỗi:Kiểm tra kết nối dây của từng thiết bị đầu vào và đầu ra. Đảm bảo rằng tất cả các thiết bị hiện trường được sử dụng với một mô-đun nhất định đều được hỗ trợ và mô-đun đó được cấu hình đúng theo thông số kỹ thuật của từng thiết bị hiện trường.

Mô-đun không bật nguồn:Kiểm tra nguồn điện có nằm trong phạm vi chỉ định  Kiểm tra hệ thống dây điện và các kết nối xem có bộ phận nào bị lỏng hoặc bị hỏng không. Nếu sự cố vẫn tiếp diễn, hãy thử thay đổi mô-đun.
