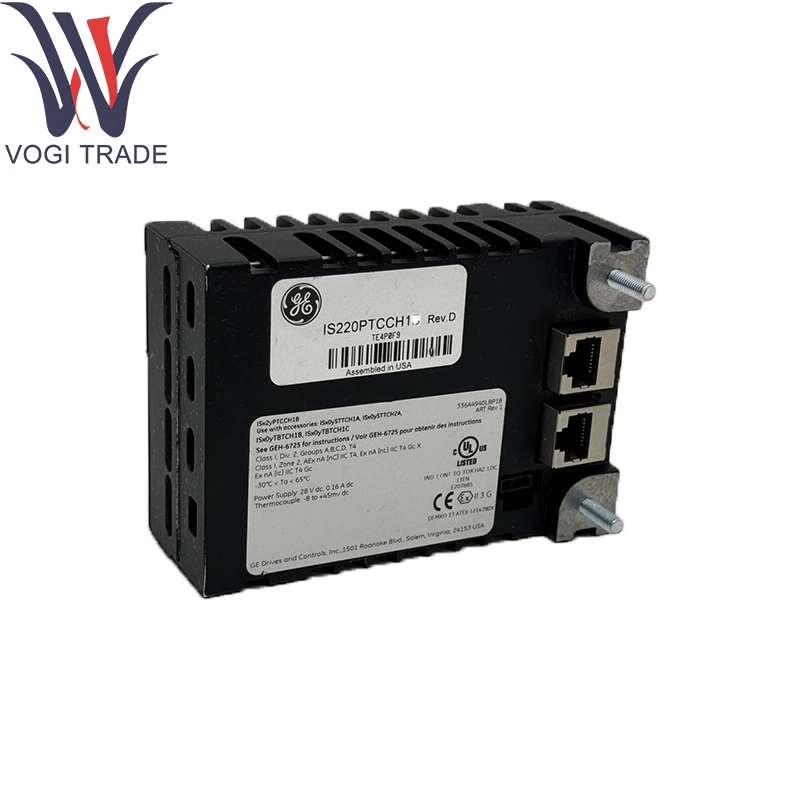

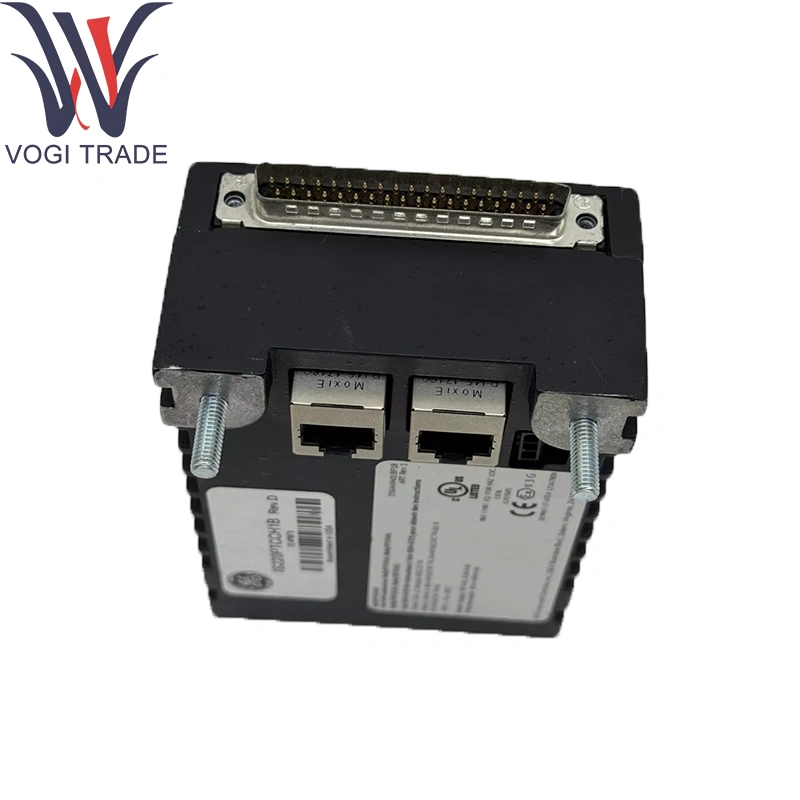

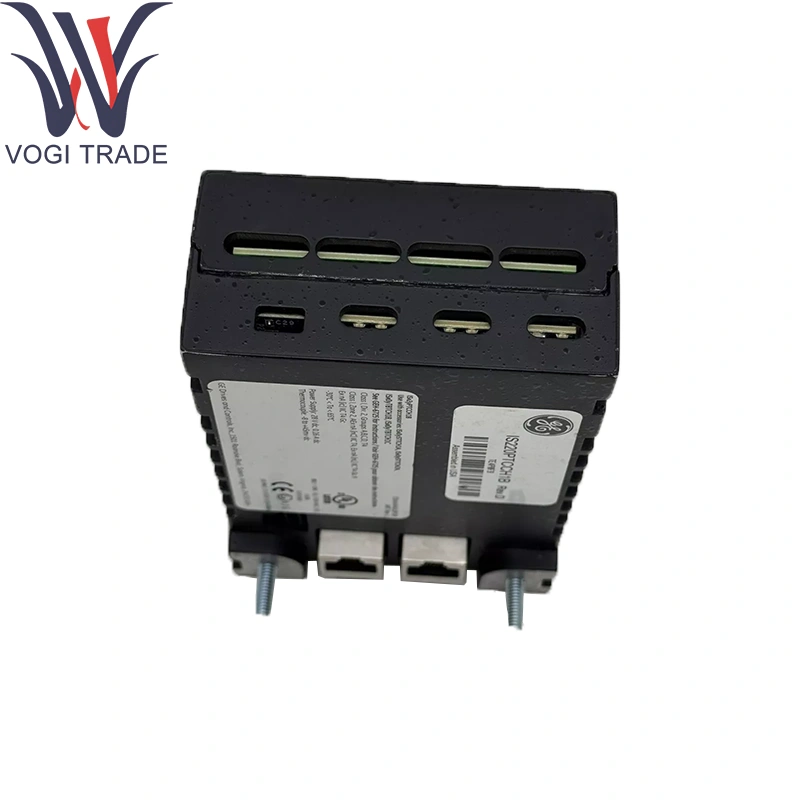

Thương hiệu: GEMô tả: IS220PTCCH1BĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 17Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnGE IS220PTCCH1B 12 Các đầu vào tối ưu hóa được tối ưu hóa được thiết kế để giám sát và kiểm soát đốt cháy chính xác cao trong các hệ thống tuabin khí, bảng này giao diện trực tiếp với các máy dò ngọn lửa, bộ chuyển đổi áp suất và cặp nhiệt điện được sử dụng trong các vòng lặp chính và thứ cấp.
| Sản xuất |
GE |
| Số mô hình |
IS220PTCCH1B |
| Số đặt hàng |
IS220PTCCH1B |
| Danh mục |
Đánh dấu cuộc sống |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
7326909000 |
| Kích thước |
178 × 330 × 160 mm |
| Cân nặng |
0,35 kg |
Thông số kỹ thuật
Các kênh: 12 kênh đầu vào tương tự, được tối ưu hóa cho các cảm biến đốt cháy
GE IS220PTCCH1B Các loại & phạm vi đầu vào:
Các đầu vào hiện tại 42020 Ma (yêu cầu kích thích bên ngoài, thụ động, bên ngoài)
Đầu vào cặp nhiệt điện (các loại J, K, T) với bù giao cắt lạnh
Đầu vào điện áp: 0 trận10 V DC
Độ chính xác: ± 0,1 % của quy mô đầy đủ
Độ phân giải: 16 bit mỗi kênh
Tỷ lệ lấy mẫu: 200 mẫu/giây mỗi kênh (đồng thời)
Sự cô lập: Phân biệt điện từ kênh và kênh được gia cố
Lọc và phản hồi:
Bộ lọc thông thấp có thể lập trình (lên đến 50 Hz)
Bảo vệ quá điện áp phần cứng đến ± 35 V
Trình kết nối: Tiêu đề góc phải chấp nhận khối đầu cuối có thể cắm 52 vị trí
Môi trường:
Nhiệt độ hoạt động: Hàng30 ° C đến +65 ° C
Nhiệt độ lưu trữ: Mạnh40 ° C đến +85 ° C
Độ ẩm: lên đến 95 % rh, không áp dụng
Chức năng sản phẩm
GE IS220PTCCH1B 12 Đầu vào và điều kiện được tối ưu hóa các tín hiệu tương tự liên quan đến đốt cháy nhiều như dòng quản lý ngọn lửa, đầu ra bộ truyền áp suất và điện áp cặp nhiệt điện và chuyển tiếp dữ liệu số hóa trên bus Ethernet của INET. Đảm bảo độ trễ thấp, phản hồi độ chính xác cao cho các thuật toán kiểm soát đốt cháy và khóa liên động an toàn ..
Các mô -đun hỗ trợ cốt lõi
I/O Pack Carrier: Mô -đun Power & Carrier (ví dụ: IS42XPSCAH1B)
Các mô -đun CPU: Bộ điều khiển Mark VIE (ví dụ: IS200TPROH1C)
Bảng I/O bổ sung:
Relay-Output (IS400TrlyS1B)
Đầu vào rời rạc (IS200TITICiH2A)
Sê -ri chuyên dụng (IS220PSCHH1A)
Các thành phần mở rộng
Các khối đầu cuối có thể cắm: Khối dây nối trường kẹp vít được khóa để chèn chống lỗi
Bộ dụng cụ gắn kết Din-Rail & Bảng điều khiển: Giá đỡ góc và clip tùy chọn cho đường ray hoặc cài đặt bảng điều khiển 35 mm
Các phụ kiện che chắn: Kẹp chắn cáp và lõi ferrite để ức chế EMI
Bộ dụng cụ Snubber & triệt tiêu: Mạng RC để bảo vệ các tín hiệu nhiệt và bộ chuyển áp áp
Hỗ trợ phần mềm
GE IS220PTCCH1B Cấu hình & Hiệu chỉnh:
Thiết lập thông qua GE Controlst ™/Toolboxst ™ với các mẫu được xác định trước cho các vòng đốt
Trình hướng dẫn hiệu chuẩn trực tuyến để chia tỷ lệ cảm biến và cặp nhiệt điện cùng nhau
GE IS220PTCCH1B Chẩn đoán & Giám sát:
Trạng thái và bộ đếm lỗi về sức khỏe kênh thời gian thực Có thể truy cập trong các thẻ HMI và OPC-DA
Tự kiểm tra tự động về nguồn cung cấp năng lượng với báo cáo báo động trong chẩn đoán điều khiển
Firmware: Phần mềm I/O cấp bảng được duy trì như một phần của các bản cập nhật hệ thống Mark VIE; Được tải qua Toolboxst ™
Tài liệu: Được chi tiết trong Hướng dẫn cài đặt GE Mark VIE/VIES I/O và phần đầu vào được tối ưu hóa đốt cháy của bộ phận của hướng dẫn tham khảo gói I/O.
