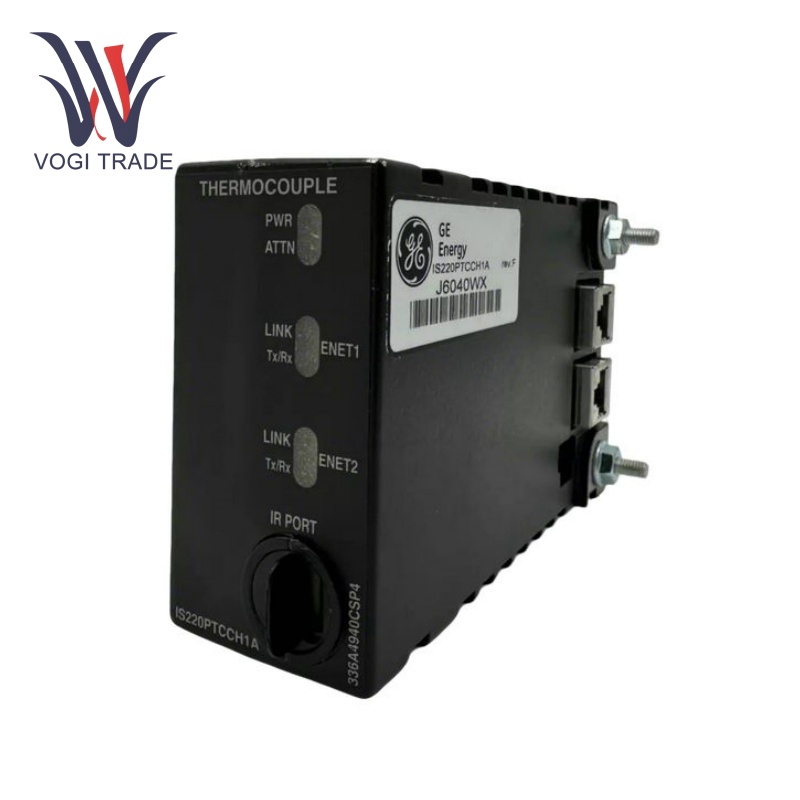

GE IS220PTCCH1A

Thông số hoạt động

Phạm vi nhiệt độ:Phạm vi nhiệt độ hoạt động là từ -30 °C đến 65 °C (-22 °F đến 149 °F).

Điện áp đầu vào:Điện áp đầu vào điển hình là 28V DC.

Các loại cặp nhiệt điện:Nó hỗ trợ các cặp nhiệt điện tiêu chuẩn E, J, K, S và T cũng như đầu vào mV với khoảng từ -8mV đến +45mV.

Bộ chuyển đổi A/D:Nó có bộ chuyển đổi A/D 16 bit.

Chế độ chungĐiện áp chế độ chung là ±5 volt và khả năng loại bỏ chế độ chung AC là 100dB @ 50/60Hz.

Từ chối chế độ bình thường:Đó là 250mV rms @ 50/60Hz (±5%).

PTính năng sản phẩm

Chức năng giao diện:Giao diện điện này kết nối một hoặc hai mạng Ethernet I/O với bảng đầu cuối đầu vào dành cho cặp nhiệt điện.

Điều hòa tín hiệu và A/D Chuyển đổi:GE IS220PTCCH1A có thể nhận tín hiệu điện áp thấp do cặp nhiệt điện tạo ra, chuyển đổi sang tín hiệu số có độ chính xác cao thông qua bộ chuyển đổi A/D 16 bit để hệ thống điều khiển xử lý.

Dự phòng:GE IS220PTCCH1A có thể hoạt động ở chế độ dự phòng mô-đun đơn, song công và ba mô-đun giúp tăng độ tin cậy và tính ổn định của hệ thống.

Chức năng chẩn đoán:Có thể tiến hành tự chẩn đoán, tự kiểm tra nhiều lần khi bật nguồn cho bộ nhớ flash, RAM, phần cứng bo mạch xử lý và cổng Ethernet. Ngoài ra, GE IS220PTCCH1A cung cấp khả năng giám sát liên tục các nguồn điện bên trong để đảm bảo rằng các chức năng đó hoạt động chính xác.

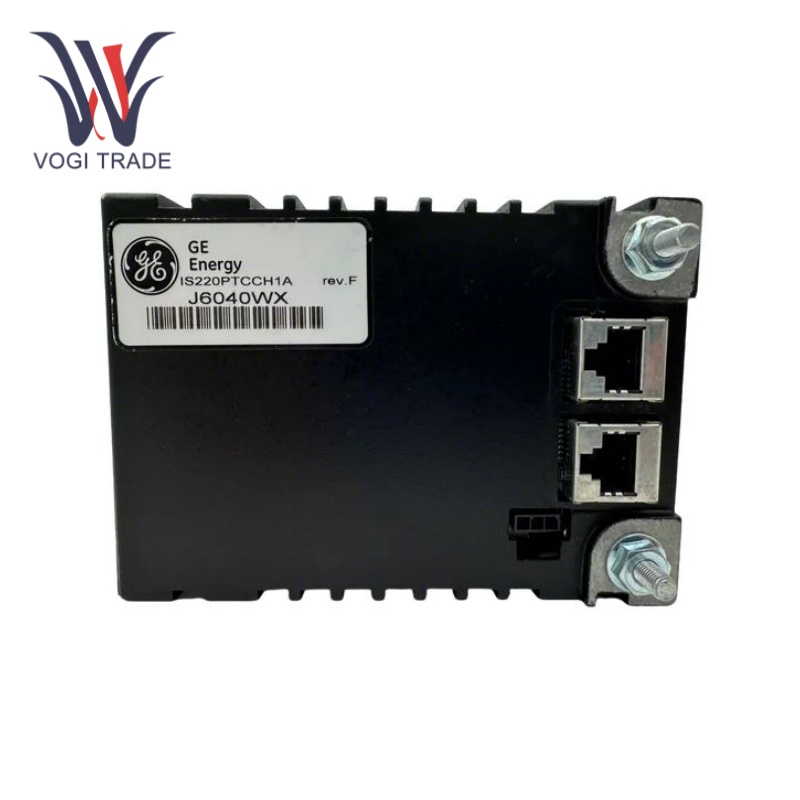

Chức năng giao tiếp:Hai cổng Ethernet 10/100 và một cổng giao tiếp nối tiếp hồng ngoại để giao tiếp dữ liệu và giao tiếp nối tiếp chẩn đoán cục bộ

Cài đặt

Cài đặt bảng đầu cuối:Gắn bảng đầu cuối đã chọn một cách an toàn.

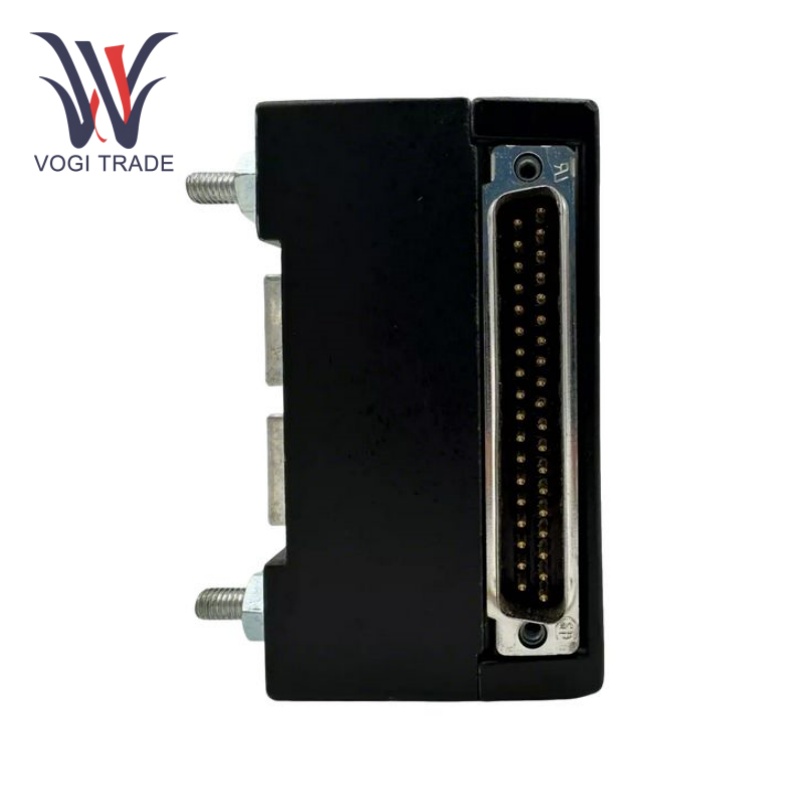

Kết nối mô-đun:Kết nối mô-đun I/O  PTCC với các đầu nối bảng đầu cuối

buộc chặtmô-đun:Gắn chặt các mô-đun vào các đinh tán có ren gần các cổng Ethernet một cách cơ học. Đối với loại bo mạch đầu cuối, các đinh tán được lắp vào giá đỡ.

Kết nối cáp Ethernetừ:Kết nối một hoặc hai cáp ethernet dựa trên cấu hình hệ thống Để dự phòng, mô-đun sẽ cắm vào một trong hai cổng và nếu bạn đang sử dụng cổng kép, thông thường kết nối enet 1 với mạng được gắn với bộ điều khiển R.

Kết nối nguồn:Để kết nối nguồn, hãy lắp đầu nối vào bên cạnh hộp. Điều đó có nghĩa là gói I/O có tính năng khởi động mềm vốn có giúp hạn chế dòng điện khởi động cho các ứng dụng nguồn, do đó không cần phải tắt nguồn điện trước khi kết nối cáp.

Cấu hình:Sử dụng ứng dụng ToolboxST để thiết lập gói I/O nếu cần.

Phạm vi ứng dụng

Hệ thống điều khiển tuabin:GE IS220PTCCH1A được sử dụng rộng rãi trong loạt hệ thống điều khiển Mark VI/Mark VIe của General Electric để quản lý và điều khiển các hệ thống tua bin công nghiệp khí, thủy điện và hơi nước, cung cấp khả năng đo và giám sát nhiệt độ chính xác cho tua bin

ITự động hóa công nghiệp:GE IS220PTCCH1A có thể được sử dụng làm thành phần chính của hệ thống đo và kiểm soát nhiệt độ trong các lĩnh vực tự động hóa công nghiệp khác nhau. Kết nối cảm biến cặp nhiệt điện với hệ thống điều khiển phía trên, thực hiện phép đo và kiểm soát nhiệt độ chính xác trong quy trình sản xuất công nghiệp.

Khắc phục sự cố

Vấn đề về điện:Nếu đèn LED chỉ báo nguồn tắt, hãy kiểm tra điện áp nguồn và kết nối. Đảm bảo điện áp đầu vào nằm trong mức khuyến nghị và đầu nối nguồn được kết nối đúng cách.

Sự cố kết nối Ethernet:Sự cố Ethernet Trong trường hợp đèn LED chỉ báo kết nối Ethernet hiển thị trạng thái bất thường, bạn phải kiểm tra kỹ lưỡng cáp và đầu nối Ethernet. Kiểm tra cài đặt mạng của bạn và đảm bảo các cổng Ethernet của mô-đun được cấu hình đúng cách.

Những bất thường khác nhau được quan sát thấy trong tín hiệu cặp nhiệt điện:Nếu các giá trị nhiệt độ đo được là cố ý hoặc dao động, hãy kiểm tra xem các cảm biến và kết nối cặp nhiệt điện có hoạt động tốt không. Kiểm tra xem các loại cặp nhiệt điện có được thiết lập chính xác trong mô-đun không và các tinh thể có được che chắn và có điện trở thấp hay không.

Mô-đun không hoạt động đúng cách:Trong trường hợp mô-đun không khởi động được hoặc các mô-đun không hoạt động chính xác, quá trình tự kiểm tra khi bật nguồn có thể được thực hiện. Xác minh bộ nhớ flash, RAM, phần cứng bo mạch xử lý và cổng ethernet.
