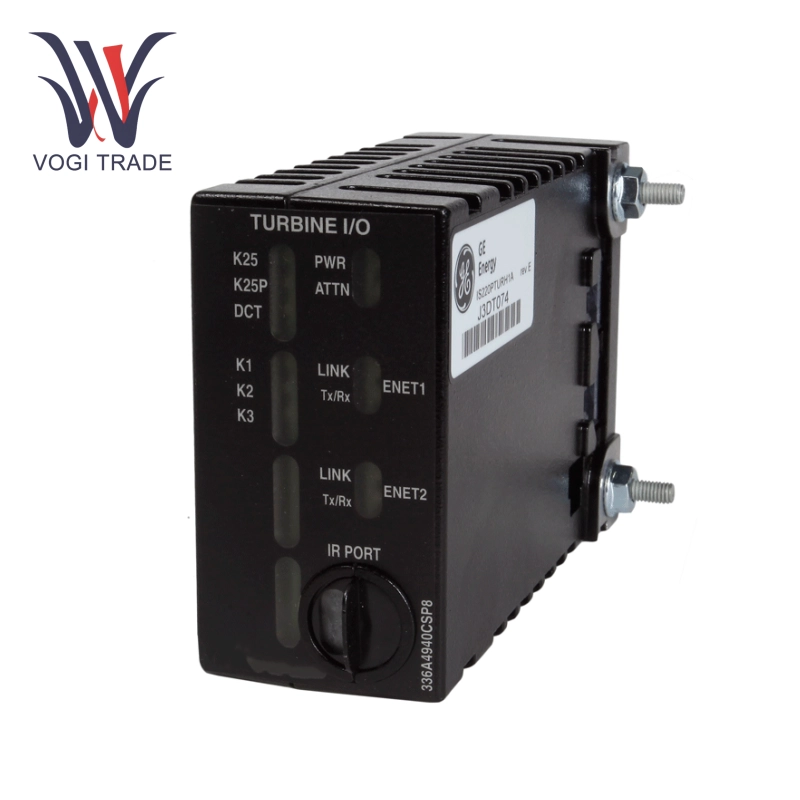

GE IS220PSVOH1A

Thông số kỹ thuật

Điện áp đầu vào: 24 VDC (danh nghĩa), tương thích với phạm vi 27,4 trừ28.6 VDC.

Tiêu thụ năng lượng: Khoảng 25 watt, với thiết kế làm mát tự nhiên.

Ethernet: Cổng RJ45 kép (ENET1/ENET2), hỗ trợ mạng dự phòng 10BASET/100BASETX, cải thiện độ tin cậy của hệ thống.

Giao thức ArcNet: Được sử dụng để trao đổi dữ liệu tốc độ cao và kết nối với bảng đầu cuối TSVO servo.

Số lượng kênh: 4 kênh, GE IS220PSVOH1A Vị trí, tốc độ và chế độ điều khiển lực

Độ chính xác: 0,1%, độ phân giải lên tới 0,01%.

Bộ xử lý: GE IS220PSVOH1A được trang bị bộ nhớ flash trên tàu và RAM, cảm biến nhiệt độ tích hợp, hỗ trợ xử lý dữ liệu thời gian thực.

Nhiệt độ hoạt động: -40 ° C đến +70 ° C (Thiết kế nhiệt độ rộng cấp công nghiệp).

Cấp độ bảo vệ: IP20.

Chứng nhận: Thông qua CE, UL, CUL, ROHS và các chứng chỉ an toàn quốc tế khác.

Nguyên tắc hoạt động

Thu thập tín hiệu đầu vào: Nhận tín hiệu cảm biến (như vị trí van và áp suất) thông qua bảng thiết bị đầu cuối TSVO servo, loại bỏ độ lệch DC thông qua bộ chuyển đổi kỹ thuật số sang phân tích kỹ thuật số (DAC) và cải thiện độ chính xác của ADC.

Xử lý và truyền dữ liệu: Bộ xử lý cục bộ thực hiện phân tích lọc và phân tích thời gian thực và tải dữ liệu lên bộ điều khiển Mark VIE hoặc hệ thống máy chủ (như phần mềm Controlst) thông qua Ethernet hoặc ArcNet.

Quản lý vòng lặp vị trí van kép: Sử dụng mô -đun ổ WSVO Servo để điều khiển độc lập hai vòng vị trí van servo để đảm bảo tính ổn định.

Điều khiển đầu ra: Sau khi nhận được lệnh, bộ truyền động (như van điện từ, bộ điều chỉnh) được điều khiển thông qua đầu ra tương tự để hoàn thành điều khiển vòng kín.

Mạng dự phòng: Giao diện Ethernet kép hỗ trợ sao lưu nóng và tự động chuyển đổi khi bất kỳ cổng nào không đảm bảo hoạt động liên tục.

Công cụ cấu hình: Cài đặt tham số được thực hiện thông qua hộp công cụ hệ thống điều khiển hoặc ứng dụng hộp công cụ và cấu hình lại tự động hoặc thủ công của các mô -đun được hỗ trợ.
