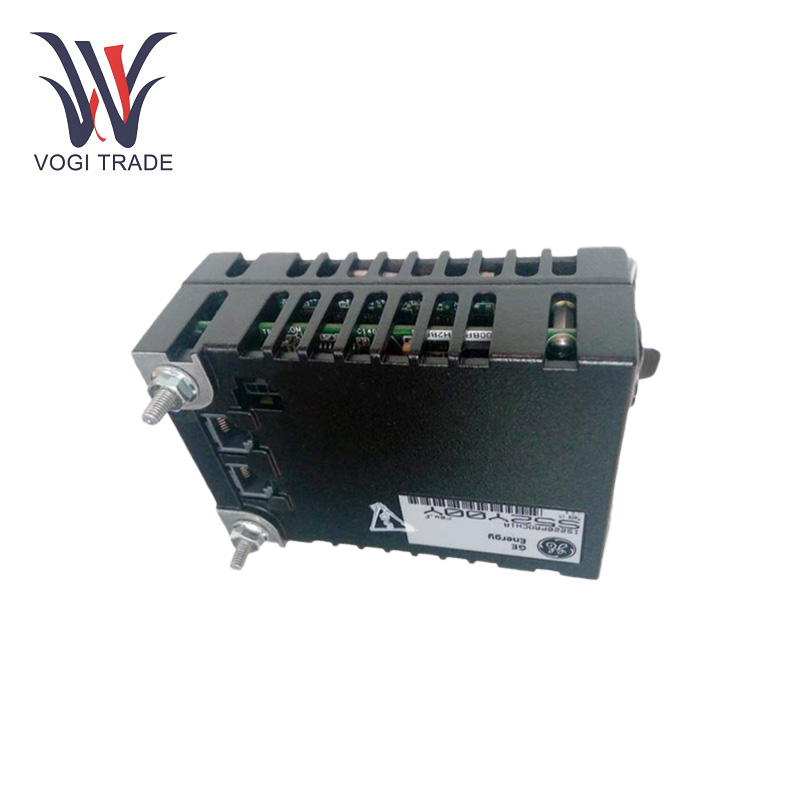

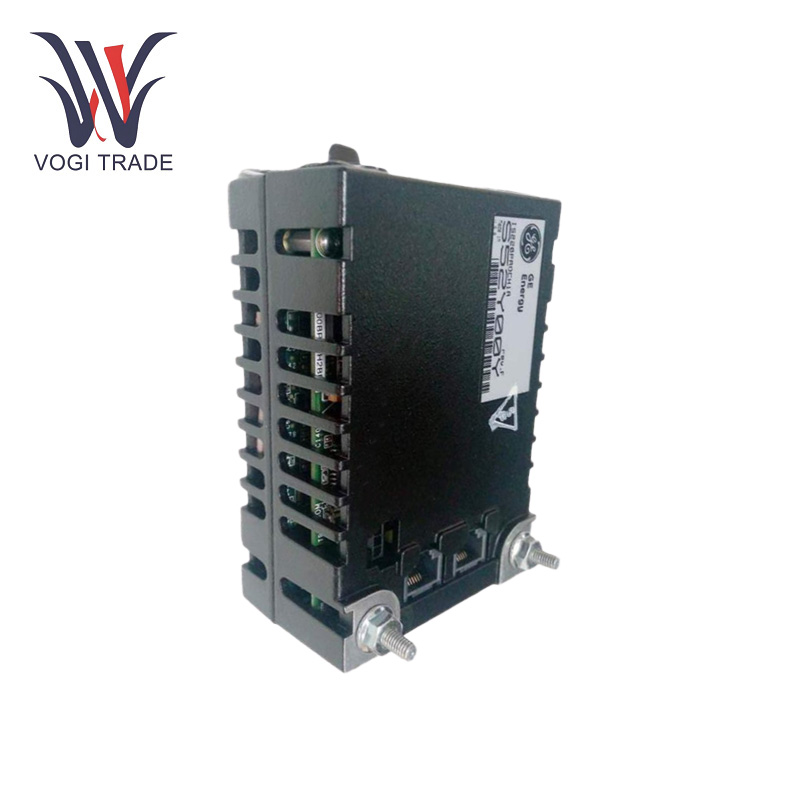

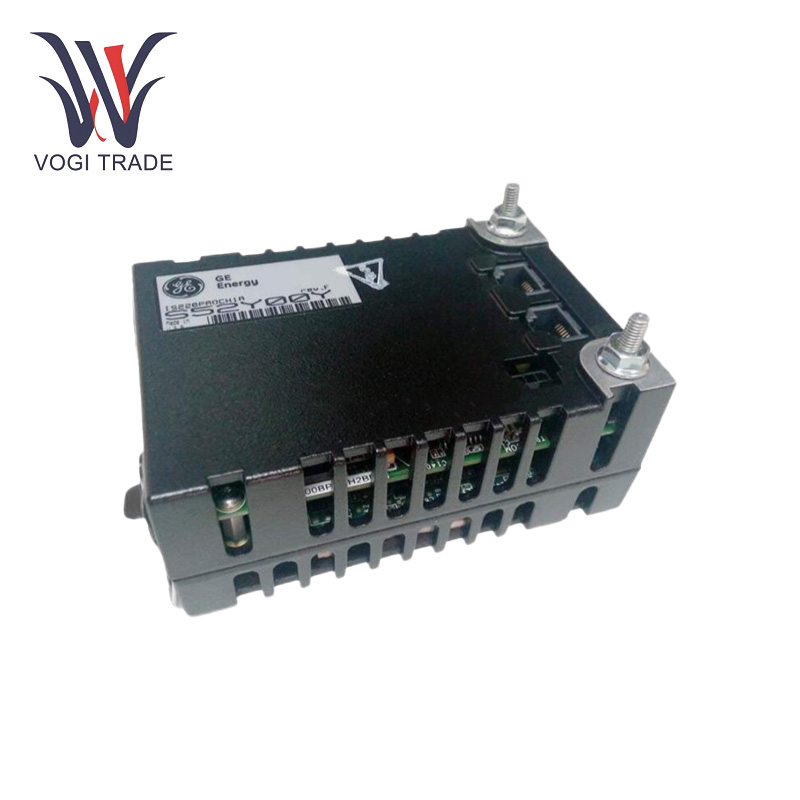

GE IS220PSCAH1A

Tham số vận hành

Điện áp cung cấp danh nghĩa:24 VDC (dòng điện trực tiếp)

Phạm vi điện áp hoạt động:20 VDC đến 30 VDC.

Tiêu thụ năng lượng:  0,36 A tại 28 VDC.

Loại đầu vào:Các giao diện IS220PSCAH1A với các thiết bị truyền thông nối tiếp thông qua các kênh hỗ trợ các giao thức RS485, RS232 và RS422.

Điện áp đầu vào:Mô -đun nhận được tín hiệu từ các thiết bị bên ngoài được kết nối ở các mức điện áp giao tiếp nối tiếp tiêu chuẩn (ví dụ: 0V đến 5V cho RS232).

Điện áp đầu ra:Tương thích với các mức điện áp tiêu chuẩn rs485, rs232 và rs422, với phạm vi điển hình từ 0V đến 5V cho RS232 và tín hiệu vi sai cho rs485/rs422.

Dòng điện đầu ra:Mô-đun có thể điều khiển các thiết bị bên ngoài công suất thấp như chỉ báo trạng thái hoặc rơle.

Tính năng sản phẩm

Giao tiếp nối tiếp:Hệ thống điều khiển và các thiết bị bên ngoài như cảm biến, bộ truyền động và các hệ thống điều khiển khác có thể truyền đạt một cách đáng tin cậy thông qua giao tiếp nối tiếp được hỗ trợ bởi GE IS220PSCAH1A.

Giám sát thời gian thực:GE IS220PSCAH1A cho phép giám sát các thiết bị được kết nối trong thời gian thực, cho phép hành động ngay lập tức.

Chẩn đoán capabilitIES:Mô -đun cung cấp chẩn đoán để theo dõi sức khỏe của các kênh truyền thông và các thiết bị được kết nối, và điều này có thể giúp tạo điều kiện cho việc bảo trì chủ động.

Xếp hạng bảo vệ IP:GE IS220PSCAH1A là sản phẩm được xếp hạng IP20, điều đó có nghĩa là nó bảo vệ chống lại chất rắn lớn hơn 12 mm (không bảo vệ nước). Tuy nhiên, nó vẫn nên cài đặt trong một bảng điều khiển để giữ an toàn cho các yếu tố môi trường.

Bảo vệ quá dòng:Để bảo vệ mô -đun và các thiết bị được kết nối, mô -đun bao gồm bảo vệ quá dòng.

Sthúc giụcSự bảo vệ:Mô -đun có bảo vệ tăng đột biến để bảo vệ chống lại các gai điện áp thoáng qua điển hình của môi trường công nghiệp.

Sự cách ly:Cung cấp cách ly điện giữa các mạch đầu vào và đầu ra, tăng cường an toàn và ngăn chặn các vấn đề vòng lặp mặt đất.

Sáu kênh truyền thông nối tiếp:GE IS220PSCAH1A thực hiện sáu kênh liên lạc nối tiếp có thể được cấu hình riêng lẻ để tạo điều kiện giao tiếp giữa một số thiết bị.

Tiêu chuẩn giao tiếp:Tương thích với các tiêu chuẩn RS485, RS232 và RS422 tiêu chuẩn.

Dữ liệu tốc độ cao:Hỗ trợ truyền thông nối tiếp tốc độ cao đảm bảo rằng dữ liệu có thể được trao đổi nhanh chóng giữa hệ thống điều khiển và các thiết bị được kết nối.

Giải pháp:Mô-đun cung cấp truyền dữ liệu độ phân giải cao cần thiết cho các ứng dụng giám sát và kiểm soát chính xác.

Cài đặt

Gắn kết:Sử dụng bao vây hoặc bảng điều khiển thích hợp để giữ mô -đun GE IS220PSCAH1A an toàn khỏi các yếu tố môi trường tại nơi hoạt động

Kết nối điện:Mô -đun này được nối với nguồn cung cấp năng lượng 24 VDC, chú ý đến sự phân cực và che chắn môi trường an toàn.

Các liên kết nối tiếp sử dụng sáu kênh nối tiếp để kết nối với các thiết bị bên ngoài với các tiêu chuẩn phù hợp (rs485, rs232 hoặc rs422).

Xác định:Đặt các tham số cấu hình trên mô -đun.SUCH dưới dạng cài đặt giao tiếp và kênh dựa trên các yêu cầu của hệ thống.

Kiểm tra:Sau khi cài đặt, thực hiện kiểm tra kỹ lưỡng để xác minh chức năng và tích hợp của mô -đun với hệ thống điều khiển.

Phạm vi ứng dụng

chủ yếu được sử dụng:Trong các ứng dụng tự động hóa công nghiệp, chẳng hạn như hệ thống kiểm soát tuabin khí. Nó có thể hoạt động trên một số tiêu chuẩn giao tiếp nối tiếp và hỗ trợ nhiều kênh, làm cho nó phù hợp với các hệ thống điều khiển phức tạp cần một phương pháp giao tiếp đáng tin cậy và thích ứng.

Khắc phục sự cố

Đèn LED chẩn đoán:Đèn LED chẩn đoán của mô -đun cho biết các vấn đề, kiểm tra xem có bất kỳ đèn LED lỗi nào được chiếu sáng không.

Kiểm tra nhật ký hệ thống:Tìm kiếm thông báo lỗi hoặc cảnh báo liên quan đến mô -đun trong nhật ký hệ thống.

Kết nối:Kiểm tra tất cả các kết nối điện và nối tiếp.
