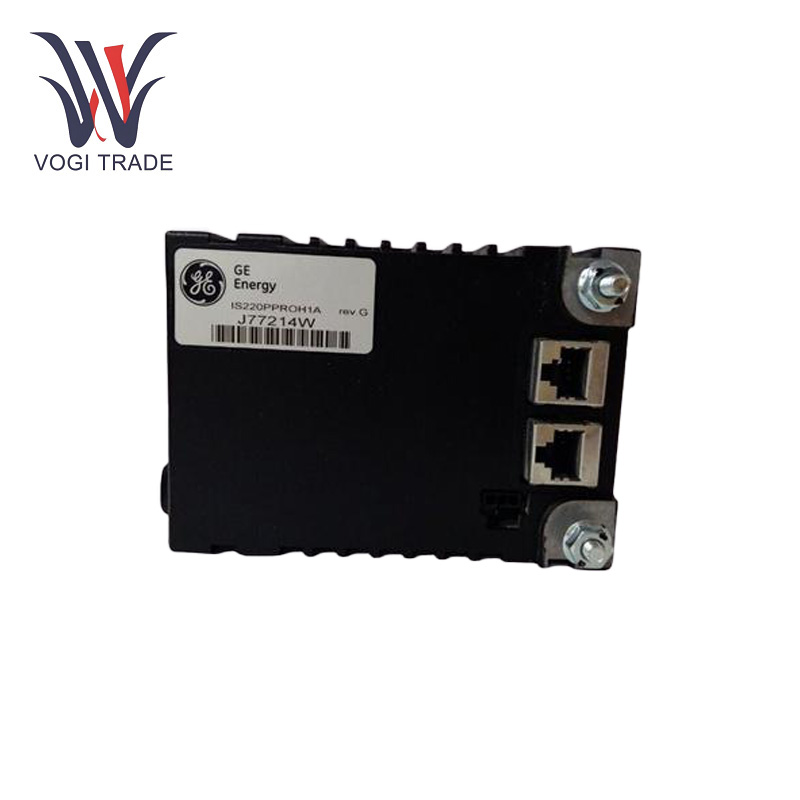

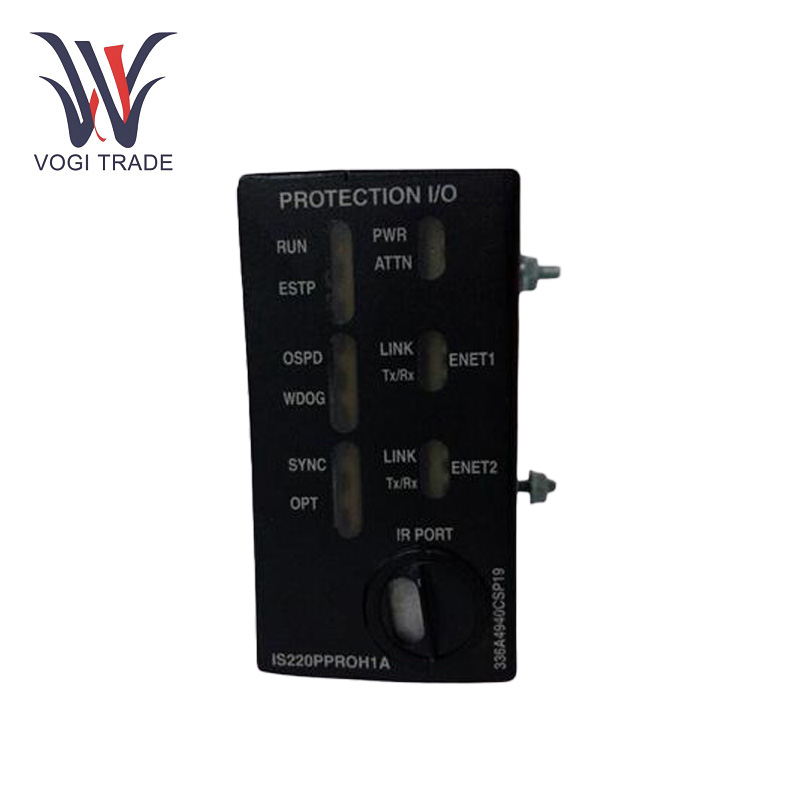

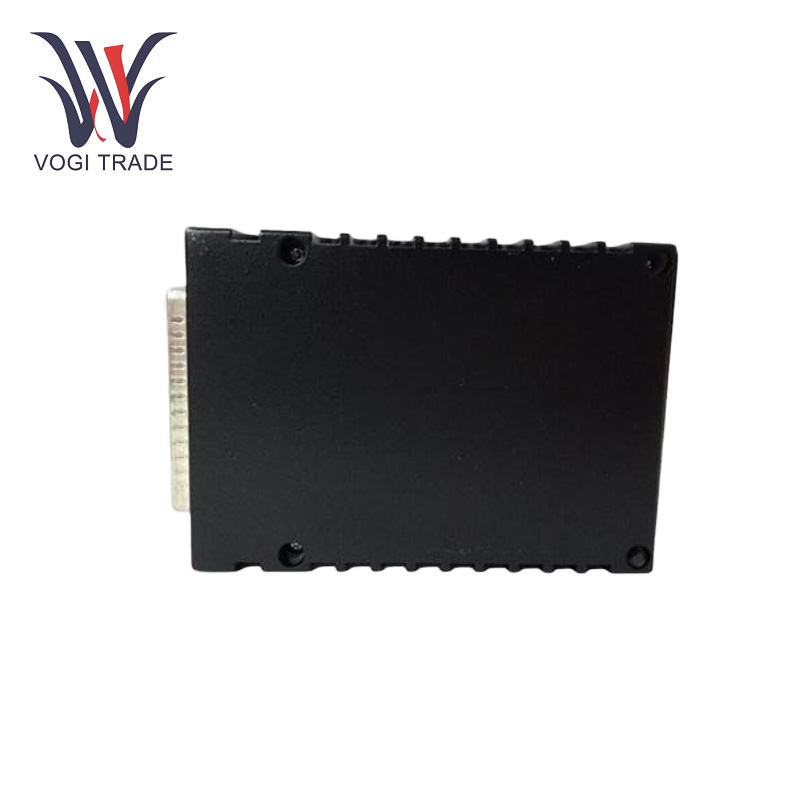

GE IS220PPROH1A

Tham số vận hành

Điện áp cung cấp danh nghĩa:24 VDC (dòng điện trực tiếp)

Phạm vi điện áp hoạt động:20 VDC đến 30 VDC

Tiêu thụ năng lượng: 5W, tùy thuộc vào cấu hình và thiết bị được kết nối.

Phạm vi điện áp đầu vào:Tín hiệu kỹ thuật số 0 đến 24 VDC.

Loại đầu ra:IS220PPROH1A có các kênh đầu ra kỹ thuật số, thường được sử dụng để kiểm soát bộ truyền động, rơle hoặc báo động dựa trên tình trạng của tuabin.

Điện áp đầu ra:Các đầu ra kỹ thuật số được thiết kế cho hoạt động 0 đến 24 VDC.

Dòng điện đầu ra:Mô -đun có thể điều khiển các thiết bị bên ngoài có 24 VDC và có thể xử lý các tải nhỏ

Tải đầu ra:Mô-đun có thể xử lý tải đầu ra lên tới 500 ohms, phù hợp cho các thiết bị năng lượng thấp như rơle.

Tính năng sản phẩm

Bảo vệ quá mức độc lập:GE IS220PPROH1A có một kênh riêng theo dõi tốc độ của tuabin, cho phép phản ứng tức thì nếu xảy ra quá mức xảy ra.

Chức năng của Watchdog:GE IS220PPROH1A hoạt động như một cơ quan giám sát cho hệ thống điều khiển chính, cung cấp một mức độ an toàn và độ tin cậy khác cho các hoạt động của tuabin.

Giám sát:Mô-đun cho phép giám sát và kiểm soát thiết bị thời gian thực bằng cách thu thập và xử lý dữ liệu từ các cảm biến khác nhau.

Xếp hạng bảo vệ Ingress (IP):IP20 cần được đưa vào một bao vây thích hợp hoặc bảng điều khiển để bảo vệ nó khỏi môi trường.

Bảo vệ mạch:GE IS220PPROH1A bảo vệ các thiết bị đầu vào và đầu ra nhạy cảm khỏi dòng điện hoặc điện áp quá mức có thể gây ra thiệt hại.

Bảo vệ quá điện áp:Môi trường công nghiệp có tăng đột biến điện áp thoáng qua mà mô-đun có thể chịu được do bảo vệ quá điện áp.

Bảo vệ quá dòng:Bảo vệ quá dòng được kết hợp để bảo vệ cả mô -đun và vỏ bọc của thiết bị được kết nối khỏi thiệt hại tiềm tàng do điều kiện quá dòng.

Giao diện / Giao thức:GE IS220PPROH1A sử dụng giao thức truyền thông tải/IP, cho phép nó hoạt động liền mạch với các thiết bị khác trong hệ thống điều khiển Mark VIE.

Giao tiếp xe buýt:Cho phép truyền dữ liệu thời gian thực và giao tiếp với bộ xử lý trung tâm của hệ thống điều khiển và các mô-đun khác trong mạng.

Điện trở rung:Lên đến 1G rung động duy trì, thích nghi với môi trường công nghiệp rung động vừa phải.

Nghị quyết:Đầu vào xung chính xác cao và đầu ra cho điều khiển và giám sát điều kiện tuabin chính xác

Cài đặt

Gắn kết:Đặt mô -đun vào một bảng điều khiển hoặc bảng điều khiển thích hợp đáp ứng các thông số kỹ thuật môi trường của vị trí hoạt động.

Kết nối:GE IS220PPROH1A liên quan đến việc kết nối mô -đun với các thiết bị trường tương ứng của tuabin, tất cả các hệ thống dây điện nên được thực hiện theo yêu cầu.

Kiểm tra:Sau khi cài đặt, thử nghiệm được thực hiện để đảm bảo chức năng của mô -đun và để kiểm tra xem nó có tích hợp với hệ thống điều khiển không.

Phạm vi ứng dụng

đã sử dụng:Chủ yếu là các hệ thống kiểm soát và quản lý tuabin và tuabin gió, đặc biệt là trong các ứng dụng an toàn vẫn là các ứng dụng, nên có độ tin cậy cao. GE IS220PPROH1A hoạt động tốt trong sản xuất điện, dầu khí và sản xuất.

Khắc phục sự cố:

Chẩn đoánĐèn LED:Nhìn vào đèn LED chẩn đoán trên mô -đun để biết các lỗi hoặc lỗi.

Kiểm tra nhật ký hệ thống:Kiểm tra nhật ký hệ thống để biết bất kỳ thông báo lỗi hoặc cảnh báo nào liên quan đến mô -đun.

Kết nối:Kiểm tra tất cả hệ thống dây điện để đảm bảo nó được kết nối đúng và an toàn.
