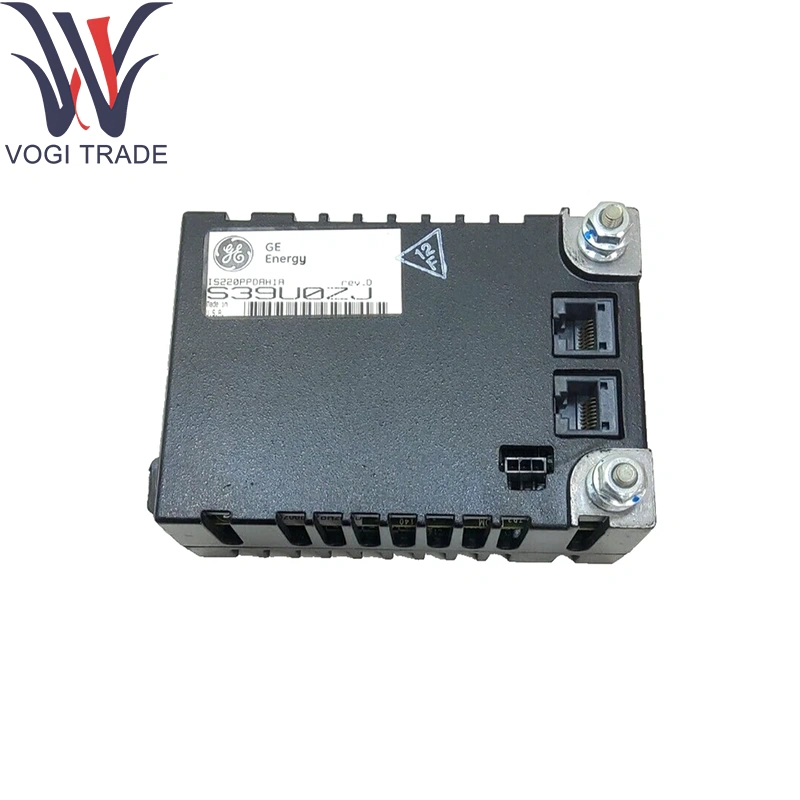

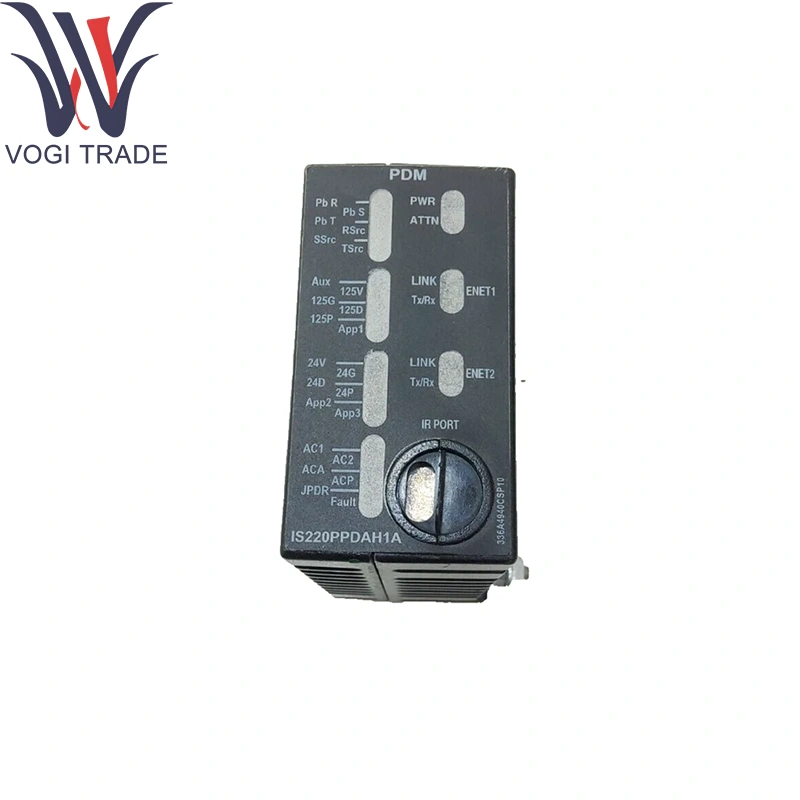

Thương hiệu: GEMô tả: IS220PPDAH1AĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 19Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnPhản hồi của hệ thống phân phối năng lượng GE IS220PPDAH1A được cài đặt trong tủ phân phối năng lượng Mark Vie, IS220PPDAH1A tập hợp phản hồi thời gian thực từ tối đa sáu bảng phân phối năng lượng (JPDS, JPDM, JPDG, JPDC).
| Sản xuất |
GE |
| Số mô hình |
IS220PPDAH1A |
| Số đặt hàng |
IS220PPDAH1A |
| Danh mục |
Đánh dấu cuộc sống |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
8479909090 |
| Kích thước |
188 × 86 × 56 mm |
| Cân nặng |
0,77 kg |
Thông số kỹ thuật
Từ viết tắt chức năng: PPDA (Chẩn đoán & Mua lại Power-Phân phối Power-Pack))
Đầu vào tương tự: Năm kênh chuyên dụng cho tín hiệu phản hồi phân phối điện
Các chỉ số LED: Tám đèn LED trạng thái cho Board-ID và Sức khỏe kênh
Giao diện Ethernet: Các cổng ionet cơ sở dự phòng kép cho đầu ra dữ liệu
Các kênh phản hồi: Tối đa sáu nguồn PDM, được xác định qua ID điện tử cắm và chơi
Hành động bảo vệ: Chỉ chẩn đoán không có chức năng chuyến đi bảo vệ
Lớp phủ PCB: Phù hợp với khả năng chống vị trí công nghiệp và nguy hiểm
GE IS220PPDAH1A Xếp hạng môi trường:
Hoạt động: -30 ° C đến +65 ° C
Lưu trữ: -40 ° C đến +85 ° C
Độ ẩm: ≤ 95 % rh, không phụ thuộc
Chức năng sản phẩm
GE IS220PPDAH1A Hệ thống phân phối điện Phản hồi Phản hồi thụ động tổng hợp các tín hiệu sức khỏe và trạng thái từ hệ thống phân phối năng lượng và định dạng chúng vào Ethernet điều khiển ionet. Các thẻ xử lý trên bảng trên bảng trên mỗi nhóm phản hồi bằng ID điện tử, đảm bảo bộ điều khiển Mark VIE nhận được bản đồ tự động, chính xác của tối đa sáu nguồn phân phối mà không cần cấu hình thủ công.
Các mô -đun hỗ trợ cốt lõi
Bảng PDM máy chủ: JPDS, JPDM, JPDG, JPDC (mô-đun phân phối năng lượng kiểm soát 28 V DC)
Nhà cung cấp gói I/O Pack: IS42XPSCAH1B Lắp ráp công suất/vận chuyển cung cấp năng lượng bảng ga và backhaul Ethernet
GE Mô -đun điều khiển GE IS220PPDAH1A: Mark VIE CPU (ví dụ: IS200TPROH1C) để tổng hợp và chẩn đoán dữ liệu
Chẩn đoán HMI: GE Controlst ™ hoặc bảng điều khiển Cimplicity hiển thị sức khỏe phân phối năng lượng
Các thành phần mở rộng
Máy nhảy Cabbon-Cable: 50 chân, máy nhảy có khóa cho các kết nối phản hồi từ bảng đến bo mạch
Phần cứng gắn: Hai dấu ngoặc đến cài đặt khung gầm PCB
Back-Backlane Lasemblies: Các mặt phẳng backsing theo phong cách VME để lưu trữ nhiều gói I/O
Bộ dụng cụ đèn LED dự phòng: LED thay thế các chỉ số cho các chỉ số trạng thái kênh
Hỗ trợ phần mềm
Cấu hình & ánh xạ: Hoàn toàn tự động thông qua các thiết bị điện tử ID Board; Không cần thiết lập thủ công
Giám sát & Chẩn đoán: Dữ liệu điện áp và sức khỏe kênh thời gian thực có sẵn trong GE Controlst ™/Toolboxst ™ và thông qua Thẻ OPC
Cập nhật chương trình cơ sở: Được phân phối như một phần của phần mềm hệ thống Mark VIE; Áp dụng thông qua Toolboxst ™
Tài liệu: chi tiết trong GEH-6721L Mark VIE Hướng dẫn sử dụng Phản hồi phân phối năng lượng và Hướng dẫn cài đặt I/O chung
