GE IS220PDOAH1A

Thông số kỹ thuật

Dải điện áp đầu vào:12V đến 48V DC.

Dải điện áp đầu ra:0V đến 24V.

Châm ngônm dòng điện đầu ra trên mỗi kênh:3A.

Thời gian đáp ứng:ít hơn 1ms.

Điện áp cách ly:lớn hơn 500Vrms.

Điện trở cách điệntrả lời:lớn hơn 100MΩ.

Số lượng kênh:với bốn kênh độc lập.

Phạm vi nhiệt độ hoạt động:-25oC đến + 70oC.

Số lượng Ethernetcổng:2 giao diện Ethernet RJ45.

Đặc điểm chức năng

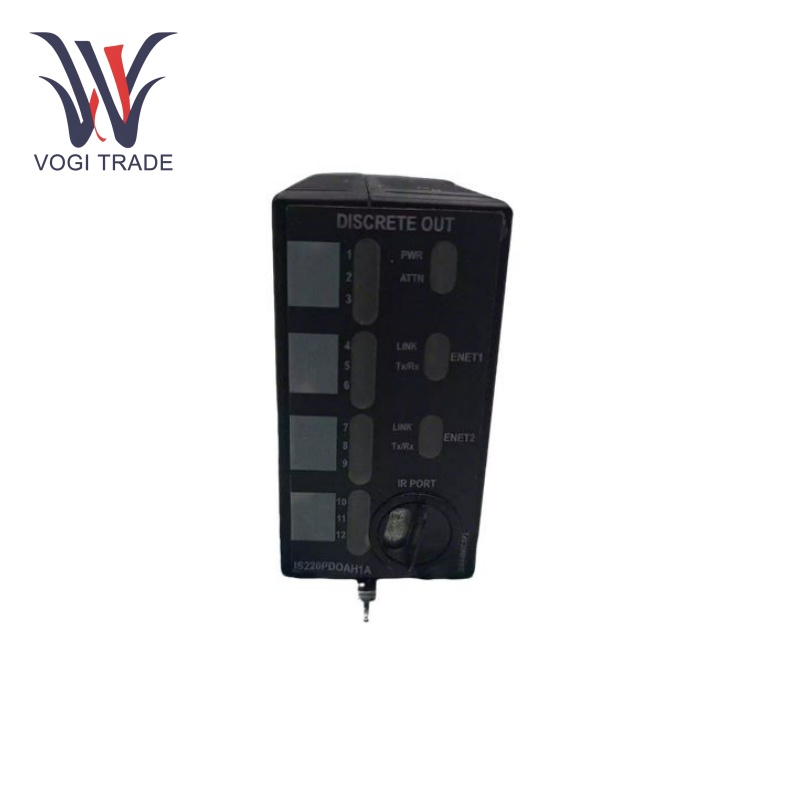

Chẩn đoán trực quan và nối tiếp:Mặt trước GE IS220PDOAH1A có nhiều đèn LED chỉ báo, chẳng hạn như nguồn, chú ý, TxRx và liên kết, để hiển thị trực quan xem mô-đun có hoạt động bình thường trong quá trình vận hành hay không, chẳng hạn như trạng thái nguồn điện, trạng thái kết nối mạng, trạng thái đầu ra, v.v. Cổng giao tiếp nối tiếp hồng ngoại có thể dành cho giao tiếp nối tiếp chẩn đoán cục bộ, cung cấp thông tin chẩn đoán chi tiết hơn để hỗ trợ khắc phục sự cố.

Bộ xử lý và bộ nhớ:GE IS220PDOAH1A bao gồm bộ xử lý hiệu suất cao với RAM và bộ nhớ flash có thể lưu giữ và thực thi mã ứng dụng cũng như thông tin cài đặt. Điều này được thực hiện để bảng bộ xử lý nhúng được kết nối với bảng thu thập chuyên dụng cho chức năng gói I/O.

Điều khiển nhiều rơle:Nó có thể điều khiển tới 12 rơle, cung cấp khả năng điều khiển đầu ra mạnh mẽ. GE IS220PDOAH1A hỗ trợ sáu bảng đầu cuối đầu ra riêng biệt, chẳng hạn như SRLY và TRLY, cũng như rơle trạng thái rắn và rơle điện từ, cung cấp các kịch bản ứng dụng linh hoạt khi cần.

Chẩn đoán lỗi

Chẩn đoán bằng đèn LED:Đèn LED chỉ báo trên mô-đun đóng vai trò rất quan trọng  để chẩn đoán lỗi. Nếu đèn báo nguồn tắt, điều đó có thể cho thấy nguồn điện có vấn đề; nếu chỉ báo kết nối mạng nhấp nháy bất thường, điều đó có thể gợi ý lỗi mạng. Trạng thái bất thường của các chỉ báo kênh đầu ra cũng có thể giúp nhanh chóng xác định vấn đề với các kênh tương ứng.

Chẩn đoán truyền thông nối tiếp:Cổng giao tiếp nối tiếp hồng ngoại có thể được sử dụng cho giao tiếp nối tiếp chẩn đoán cục bộ. GE IS220PDOAH1A được trang bị kết nối nối tiếp, người dùng có thể truyền dữ liệu nối tiếp từ mô-đun đến máy tính hoặc thiết bị đầu cuối cầm tay bằng phần mềm chẩn đoán cụ thể để có thể thu được thông tin chẩn đoán chi tiết, chẳng hạn như trạng thái bộ xử lý, trạng thái bộ nhớ, trạng thái cổng giao tiếp và trạng thái kênh đầu ra, người dùng sẽ nhanh chóng tìm ra vấn đề và giải quyết nó.

Trường ứng dụng

Kiểm soát tuabin khí:GE IS220PDOAH1A là thành phần thiết yếu của hệ thống điều khiển tuabin khí GE Speedtronic Mark VIe, được sử dụng để điều khiển rơle trong bộ điều khiển tuabin khí nhằm đảm bảo tuabin khí hoạt động chính xác nhằm duy trì hoạt động an toàn và ổn định.

Tự động hóa công nghiệp:Nó có thể được sử dụng trong nhiều loại lĩnh vực tự động hóa công nghiệp, chẳng hạn như sản xuất, hóa chất, dược phẩm, thực phẩm và đồ uống cũng như các ngành sản xuất ô tô. Nó có thể được sử dụng để điều khiển động cơ, máy sưởi, thiết bị chiếu sáng, van điện từ và các thiết bị khác, thực hiện giám sát và kiểm soát quá trình sản xuất, nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

Quản lý năng lượng:Trong lĩnh vực quản lý năng lượng, chẳng hạn như hệ thống năng lượng mặt trời và năng lượng gió, GE IS220PDOAH1A được sử dụng để quản lý việc chuyển mạch và bảo vệ các thiết bị phát điện, đảm bảo hệ thống năng lượng hoạt động hiệu quả và an toàn. Các ứng dụng của nó cũng mở rộng sang các hệ thống phân phối điện, điều khiển cầu dao và đóng mở công tắc, thực hiện giám sát và kiểm soát quá trình phân phối điện.

Vận tải:Trong giao thông, bao gồm các lĩnh vực như hệ thống tín hiệu đường sắt và điều khiển ô tô điện, mô-đun có thể được sử dụng để điều khiển rơle trong hệ thống tín hiệu và nguồn điện của hệ thống điều khiển ô tô điện, đảm bảo hệ thống giao thông vận hành an toàn và ô tô điện hoạt động hiệu quả.
