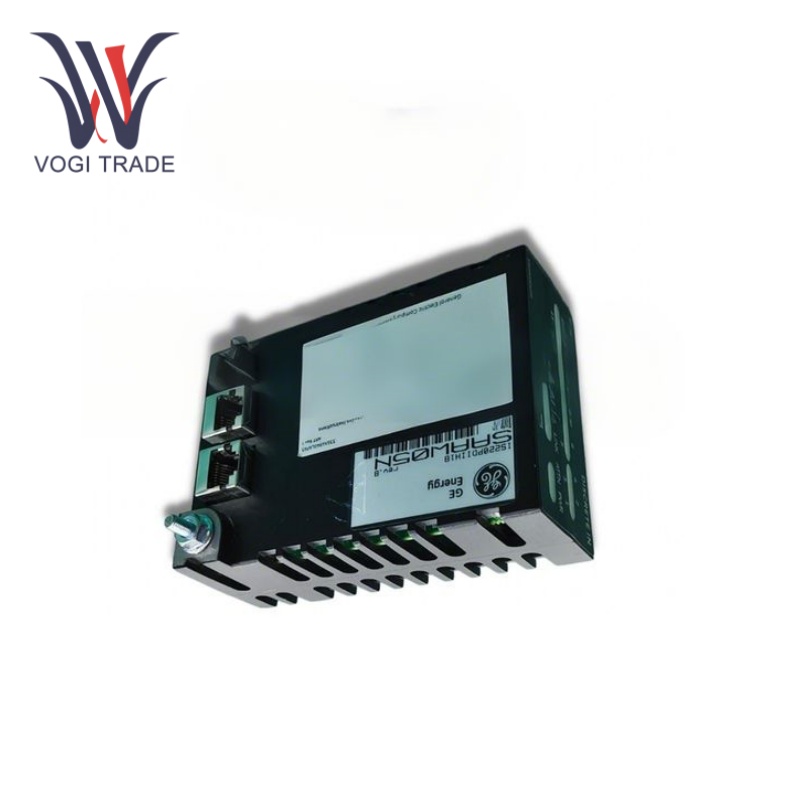

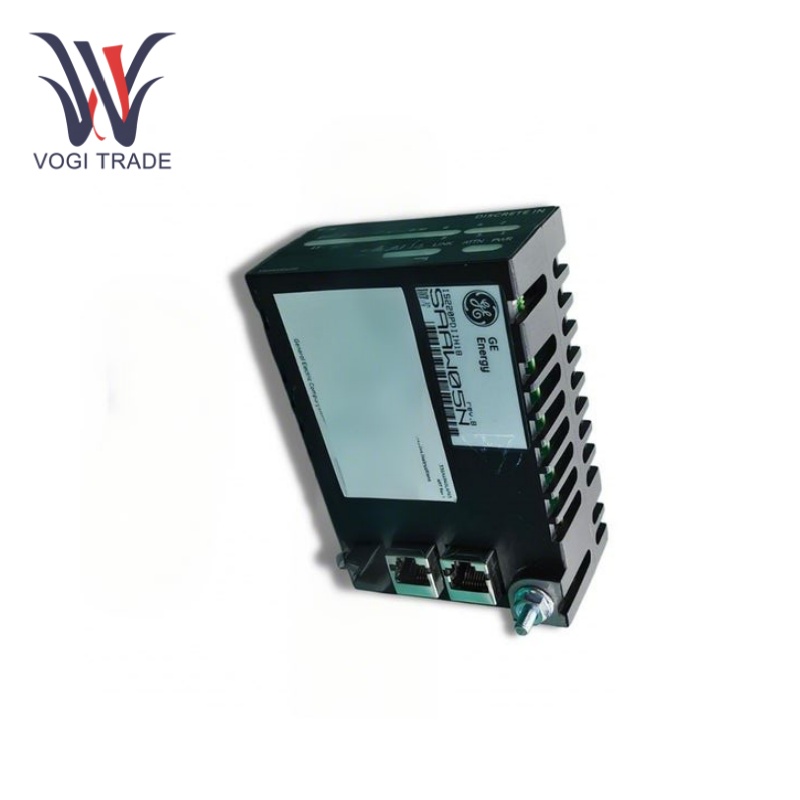

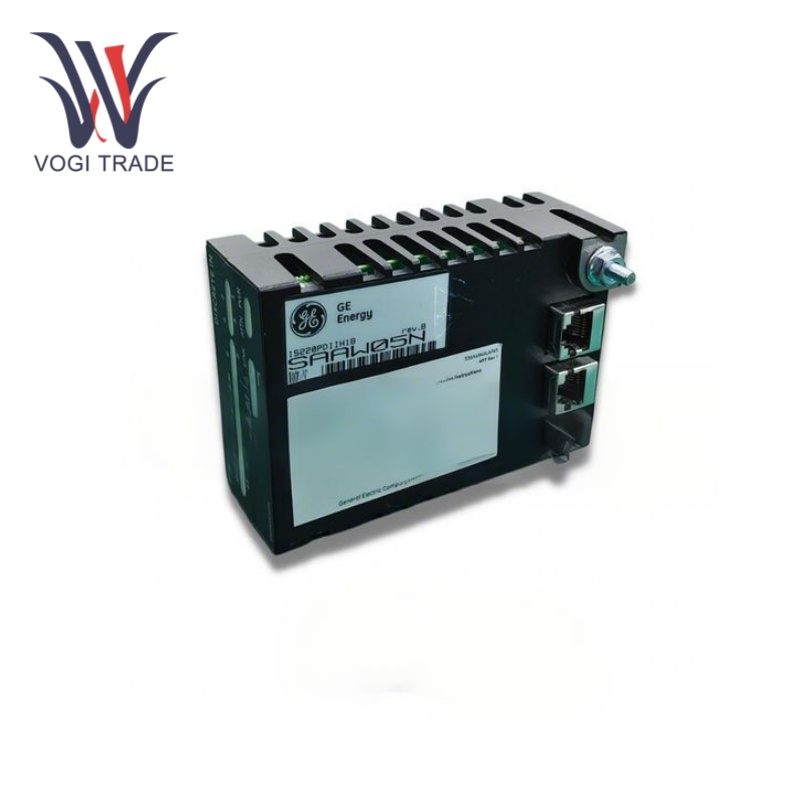

GE IS220PDIIH1A

Nhiệt độ hoạt động:0 đến 60°C.

Kênh đầu vào:24 đầu vào liên lạc.

Kênh đầu ra:12 đầu ra rơle.

Cách ly đầu vào:Cách ly quang học đến 1500 V.

Bộ lọc đầu vào:Bộ lọc phần cứng, 4 ms.

Từ chối điện áp xoay chiều:60 V hiệu dụng.

Cổng Ethernet:2 giao diện Ethernet RJ45.

Điện áp đầu vào:Định mức danh định là 28,0 VDC, điện áp tối thiểu 27,4 VDC.

Tính năng chức năng

Xử lý và truyền thông tốc độ cao:GE IS220PDIIH1A có thể xử lý nhanh chóng dữ liệu trên cùng tốc độ truyền dữ liệu. Nó có một số cổng Ethernet cho phép giao tiếp nhanh chóng và đáng tin cậy với các thiết bị khác nhau trong hệ thống điều khiển, cung cấp khả năng trao đổi dữ liệu và thực thi lệnh điều khiển theo thời gian thực.

Cách ly và lọc tín hiệu:GE IS220PDIIH1A có khả năng cách ly quang học giữa các tín hiệu đầu ra đầu vào và bên trong mạch điện, với điện áp cách ly lên đến 1500V, cách ly hiệu quả nhiễu bên ngoài và bảo vệ các mô-đun cũng như hệ thống khỏi các xung điện và nhiễu. Ngoài ra, nó còn có bộ lọc phần cứng để lọc nhiễu ở tần số cao và chống nhiễu tín hiệu đầu vào nhằm nâng cao độ chính xác và ổn định của tín hiệu.

Nhiều kênh đầu vào và đầu ra kỹ thuật số:GE IS220PDIIH1A thường cung cấp nhiều kênh đầu vào và đầu ra kỹ thuật số. Các kênh đầu vào kỹ thuật số có khả năng nhận tín hiệu từ nhiều loại công tắc, cảm biến và thiết bị rời rạc khác, đồng thời các kênh đầu ra kỹ thuật số có thể điều khiển rơle, van điện từ và các bộ truyền động khác, khiến chúng rất phù hợp cho các ứng dụng điều khiển công nghiệp phức tạp.

Chẩn đoán lỗi

Chẩn đoán nối tiếp:Chẩn đoán trao đổi truyền thông nối tiếp thường có sẵn trên một cổng truyền thông nối tiếp hồng ngoại trên mô-đun hoặc các giao diện truyền thông khác dành cho truyền thông nối tiếp chẩn đoán cục bộ. Người dùng có thể kết nối với mô-đun thông qua một công cụ chẩn đoán đặc biệt và sử dụng cổng nối tiếp để giao tiếp với GE IS220PDIIH1A để lấy thông tin chi tiết chẳng hạn như trạng thái của bộ xử lý, bộ nhớ, kênh đầu vào và đầu ra, v.v., để nhanh chóng xác định vị trí và giải quyết vấn đề.

Giám sát và báo động hệ thống:Điều kiện làm việc của mô-đun có thể được giám sát trực tiếp theo thời gian thực trong hệ thống. Khi phát hiện lỗi, hệ thống có thể tạo ra thông tin cảnh báo và báo cáo chẩn đoán tương ứng, sau đó thông báo cho người vận hành thông qua giao diện người-máy (HMI) hoặc các cách khác để người vận hành có thể thực hiện các biện pháp xử lý lỗi kịp thời.

Trường ứng dụng

Công nghiệp sản xuất điện:GE IS220PDIIH1A được sử dụng trong hệ thống điều khiển tua bin gió, hơi nước và khí công nghiệp sản xuất điện, chẳng hạn như hệ thống điều khiển tua bin phân tán dòng Mark VIe. Nó đi qua đầu vào và đầu ra kỹ thuật số của nhiều loại cảm biến và công tắc trong tuabin, bao gồm nhưng không giới hạn ở trạng thái bật/tắt của van, trạng thái chạy của máy bơm và tín hiệu cảnh báo từ nhiều thiết bị bảo vệ, thu được chính xác thông số thông tin trạng thái của tuabin và đảm bảo vận hành tuabin an toàn một cách hiệu quả.

Tự động hóa công nghiệp:Nó được sử dụng cho các dây chuyền sản xuất tự động hóa công nghiệp, chẳng hạn như hóa chất, dược phẩm, thực phẩm và đồ uống và các ngành công nghiệp khác, cũng có thể sử dụng mô-đun này để kết nối các thiết bị rời rạc khác nhau, chẳng hạn như công tắc lân cận, công tắc giới hạn, van điện từ, v.v., để nhận ra theo dõi, kiểm soát quá trình sản xuất. Chẳng hạn như giám sát trạng thái đóng mở của băng tải, trạng thái hoạt động của cánh tay robot và trạng thái làm đầy của máy đóng gói, đồng thời kiểm soát việc khởi động và dừng thiết bị cũng như chuyển đổi quy trình.

Hệ thống HVAC:GE IS220PDIIH1A có thể được sử dụng để giám sát trạng thái hoạt động của tất cả các bộ phận riêng biệt trong hệ thống sưởi, thông gió và điều hòa không khí, bao gồm trạng thái hoạt động của quạt, máy bơm và máy nén cũng như trạng thái mở và đóng của bộ giảm chấn và van. Sau khi thu được các tín hiệu đầu vào và đầu ra kỹ thuật số này và xử lý, nó có thể sửa đổi hoạt động bằng cách liên tục tiết kiệm năng lượng và sử dụng thoải mái.
