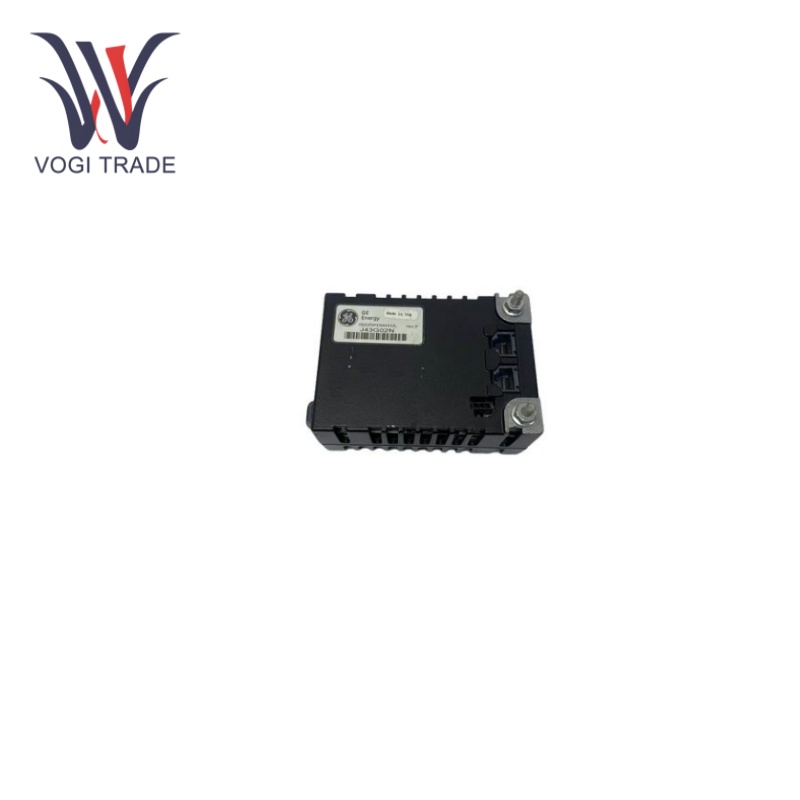

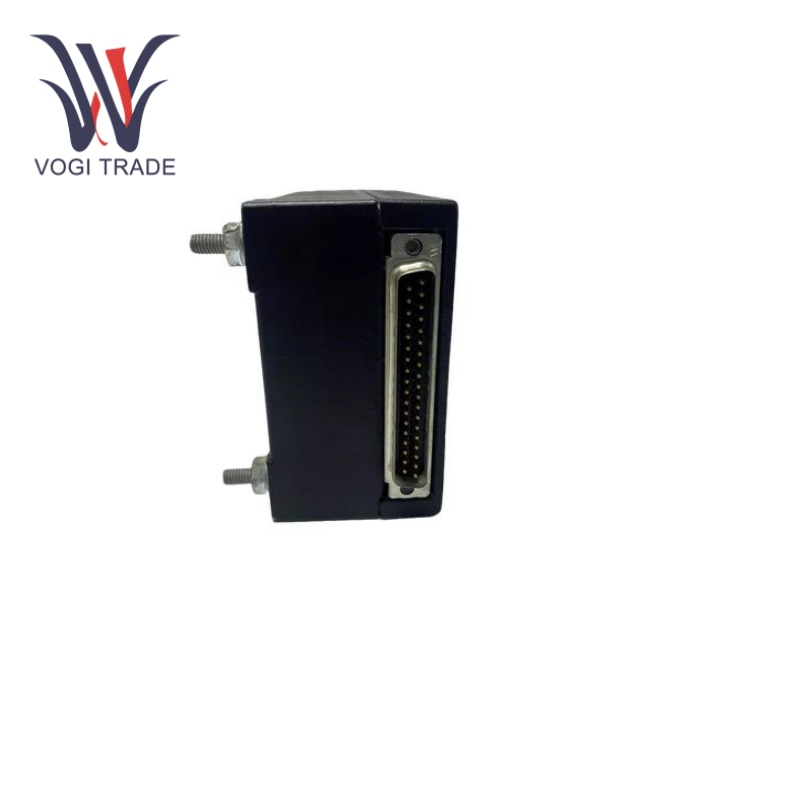

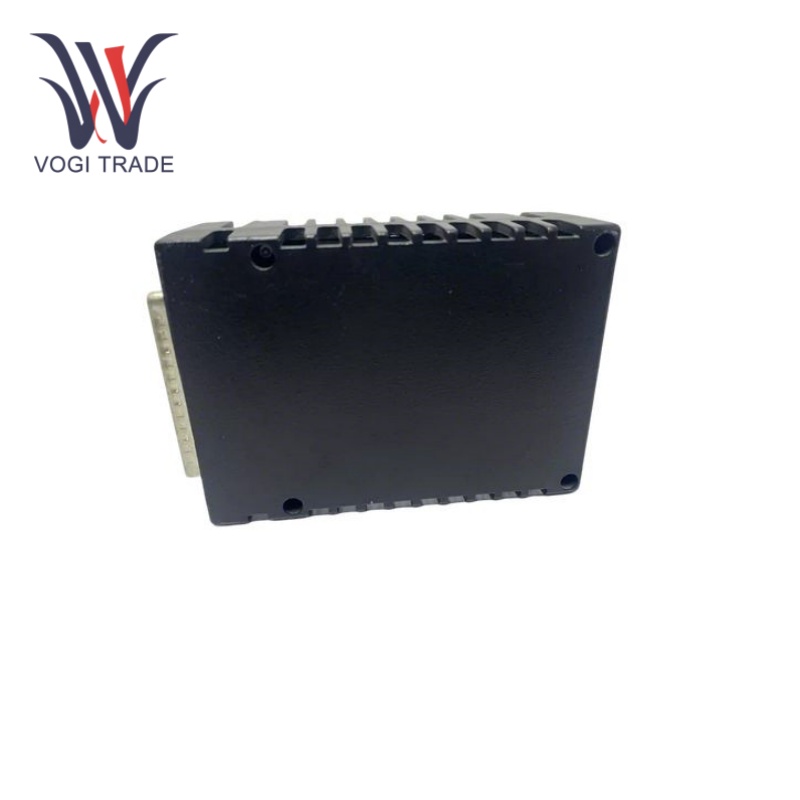

GE IS220PDIAH1A

Thông số kỹ thuật

Số lượng kênh đầu vào:24 kênh đầu vào điện áp tiếp xúc khô.

Cách ly đầu vào:Cách ly quang học tới 1500 V trên tất cả các đầu vào.

Bộ lọc đầu vào:Bộ lọc phần cứng, 4 ms.

Từ chối điện áp xoay chiều:60 V rms ở 60 Hz ở mức kích thích 125 V DC.

Điện áp đầu vào:Định mức danh định là 28,0 VDC, điện áp tối thiểu 27,4 VDC.

Nhiệt độ hoạt động:-30 đến 65°C.

Cổng Ethernet:2 giao diện Ethernet RJ45.

Đặc điểm chức năng

Sự thay đổi trong cấu hình:GE IS220PDIAH1A chấp nhận nhiều loại bảng đầu cuối đầu vào tiếp xúc rời rạc khác nhau như bảng TBCI, bảng TICI và bảng STCI, mang đến cho người dùng mức độ linh hoạt cao hơn và lựa chọn cấu hình theo yêu cầu ứng dụng cụ thể.

Dễ dàng cài đặt và vận hành:GE IS220PDIAH1A dễ cài đặt và thực hiện hợp lý bảng tuần hoàn. Với cơ cấu cố định thuận tiện và đáng tin cậy, nó có thể được lắp đặt và cắm vào các đầu nối bảng đầu cuối tương ứng một cách dễ dàng. Đầu nối đầu vào nguồn có mạch khởi động mềm có thể hạn chế dòng điện khởi động và giảm ảnh hưởng đến nguồn điện khi khởi động.

Cách ly và lọc đầu vào:Cách ly quang 1500V trên tất cả đầu vào; sự cách ly ngăn chặn sự can thiệp và hư hỏng bên trong. Bộ lọc phần cứng bên trong với thời gian lọc 4ms có thể lọc nhiễu tần số cao và tín hiệu nhiễu ở đầu vào để cải thiện độ chính xác và ổn định của tín hiệu đầu vào.

Chẩn đoán lỗi

Giám sát và báo động hệ thống:Nó thường có chức năng cảnh báo và giám sát hệ thống hoàn hảo trong hệ thống điều khiển tuabin phân phối của dòng  GE Mark VIe. Nó có khả năng giám sát trạng thái hoạt động của GE IS220PDIAH1A. Khi xảy ra lỗi, hệ thống có thể đưa ra thông báo cảnh báo và báo cáo chẩn đoán tương ứng, đồng thời đưa ra lời nhắc cho người vận hành thông qua HMI hoặc các phương tiện khác để người vận hành có thể thực hiện các biện pháp kịp thời để xử lý lỗi.

Chẩn đoán truyền thông nối tiếp:Cổng giao tiếp nối tiếp hồng ngoại cho phép người dùng giao tiếp nối tiếp chẩn đoán cục bộ. Người dùng kết nối với mô-đun thông qua công cụ chẩn đoán chuyên dụng và mô-đun sẽ được kết nối ngang hàng bằng cổng nối tiếp để thu được thông tin chẩn đoán phong phú, chẳng hạn như bộ xử lý, bộ nhớ, trạng thái kênh đầu vào, v.v., giúp nhanh chóng xác định và giải quyết vấn đề.

Trường ứng dụng

Công nghiệp phát điện :GE IS220PDIAH1A được sử dụng rộng rãi trong các hệ thống điều khiển tua bin khí, hơi nước và gió trong ngành sản xuất điện, chẳng hạn như hệ thống điều khiển tua bin phân tán dòng Mark VIe. Nó có thể thu thập và xử lý chính xác thông tin của từng điểm chuyển mạch tới các cảm biến khác nhau trong tuabin, phản ánh chính xác trạng thái bật tắt của van, trạng thái chạy của máy bơm và tín hiệu cảnh báo của các thiết bị bảo vệ khác nhau, v.v., và đảm bảo an toàn và tuabin hoạt động ổn định.

Tự động hóa công nghiệp:Trong các dây chuyền sản xuất tự động hóa công nghiệp như hóa chất, dược phẩm, thực phẩm, đồ uống và các ngành công nghiệp khác, GE IS220PDIAH1A có thể được sử dụng để kết nối nhiều thiết bị rời rạc khác nhau như công tắc giới hạn công tắc lân cận và van điện từ để thực hiện giám sát và kiểm soát quy trình sản xuất. Ví dụ, nó có thể giám sát và điều khiển việc mở và đóng băng tải, hoạt động của cánh tay robot và trạng thái nạp liệu của máy đóng gói, cũng như việc khởi động và dừng thiết bị cũng như quá trình chuyển đổi dòng chảy của quy trình.

Hệ thống HVAC:GE IS220PDIAH1A  có thể được sử dụng trong các hệ thống sưởi, thông gió và điều hòa không khí để theo dõi trạng thái của nhiều bộ phận riêng biệt, bao gồm trạng thái hoạt động của quạt, máy bơm và máy nén cũng như trạng thái đóng và mở của bộ giảm chấn và van. Bằng cách truy cập và xử lý các tín hiệu đầu vào riêng biệt này, hệ thống có thể nhận biết tình hình môi trường để điều chỉnh chế độ hoạt động của các thiết bị HVAC một cách phù hợp và kịp thời nhằm đạt được sự thoải mái và tiết kiệm năng lượng.
