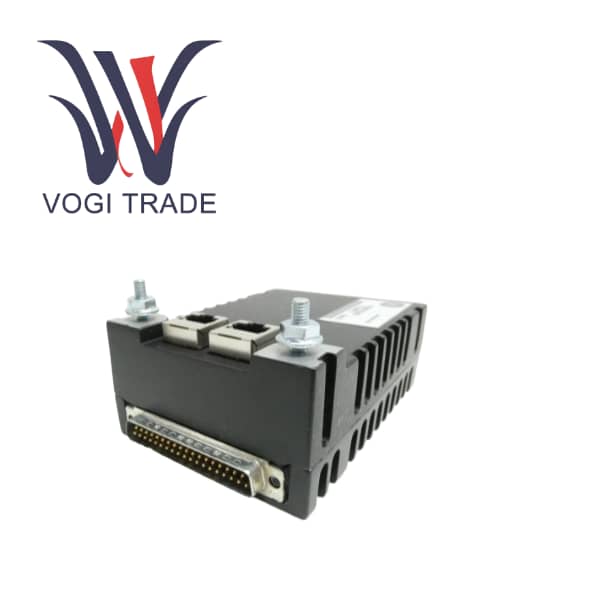

GE IS220PAICH2B

Tổng quan về sản phẩm

IS220PAICH2B là bo mạch xử lý I/O một khe dựa trên kiến ​​trúc CPCI. Là thành phần cốt lõi của hệ thống I/O phân tán Mark VIe, nó chịu trách nhiệm kết nối bộ điều khiển với các thiết bị analog tại chỗ.

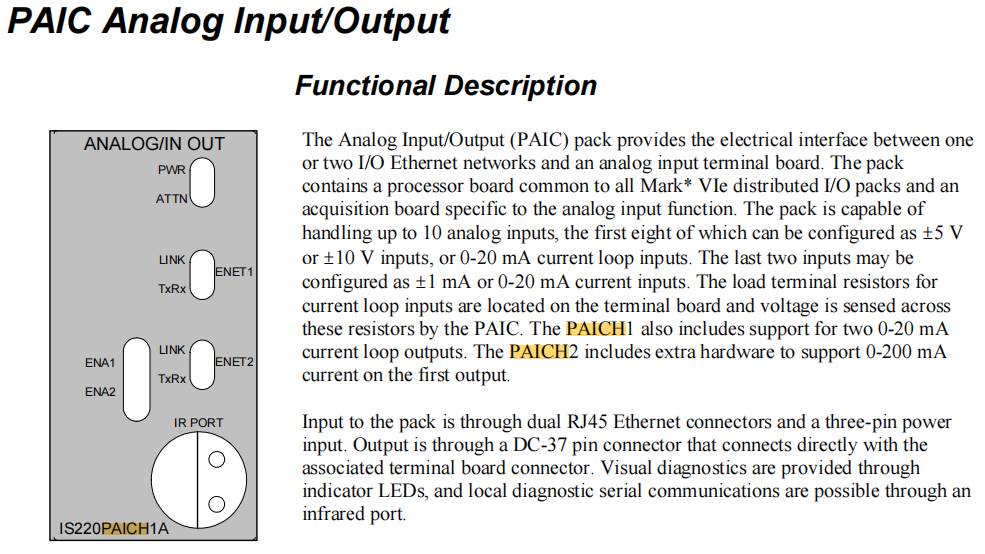

PAIC là bo mạch lai có thể xử lý 10 kênh đầu vào analog và 2 kênh đầu ra analog. Nó giao tiếp với bộ điều khiển thông qua Ethernet, cho phép thu thập, xử lý tín hiệu tại chỗ và xuất ra các hướng dẫn điều khiển.

PAIC đóng vai trò là cầu nối kết nối mạng điều khiển cấp trên và thiết bị tại chỗ cấp thấp hơn, hỗ trợ các kiến ​​trúc điều khiển đơn giản, kép và TMR.

Tính năng chức năng sản phẩm

Giao tiếp dự phòng cổng mạng kép

IS220PAICH2B được trang bị hai cổng Ethernet 10/100Base-T độc lập, ENET1 và ENET2. Nó hỗ trợ kết nối cáp mạng kép. Khi một mạng bị lỗi, mạng kia có thể tiếp quản liền mạch để đảm bảo tính liên tục của tín hiệu điều khiển.

Xử lý tín hiệu có độ chính xác cao

Bộ chuyển đổi tương tự sang số 16 bit tích hợp và bộ chuyển đổi kỹ thuật số sang tương tự 14 bit tích hợp cung cấp độ phân giải cực cao, cho phép ghi lại những thay đổi nhỏ trong tín hiệu tại chỗ.

Cơ quan giám sát phần cứng và tự chẩn đoán

Bộ hẹn giờ giám sát phần cứng tích hợp, kết hợp với tính năng tự kiểm tra khi bật nguồn và giám sát hoạt động liên tục, có thể phát hiện kịp thời các lỗi phần cứng và kích hoạt cảnh báo.

So khớp ID điện tử

Chip ID điện tử tích hợp tự động đọc và xác minh tính tương thích của phiên bản phần cứng với bảng đầu cuối khi bật nguồn, ngăn ngừa lỗi điều khiển do phần mềm và phần cứng không tương thích gây ra.

Phát hiện gian hàng máy nén

Phần sụn bao gồm một thuật toán chuyên dụng giám sát 4 kênh đầu vào tương tự đầu tiên để xác định xem máy nén có bị dừng trong thời gian thực hay không và có thể trực tiếp kích hoạt tính năng bảo vệ chuyến đi hay không.

Hỗ trợ trao đổi nóng

Hỗ trợ thay thế trực tuyến. Trong trường hợp không có nguồn điện vào hệ thống, bo mạch có thể được rút và cắm trực tiếp, hỗ trợ rất nhiều cho việc bảo trì và xử lý lỗi.

Sự phát triển sản phẩm và phát triển công nghệ

Từ Mark VI đến Mark VIe

Tiền thân của PAIC là card board VAIC trong hệ thống Mark VI. Bước nhảy vọt về công nghệ lớn nhất là ở giao diện truyền thông. VAIC sử dụng bus VME, trong khi PAIC chuyển sang Ethernet. Điều này cho phép PAIC có khoảng cách truyền dài hơn và thông lượng dữ liệu cao hơn.

Thay đổi kiến ​​trúc

PAIC áp dụng kiến ​​trúc tiêu chuẩn công nghiệp CPCI, có khả năng chống sốc và đặc tính mô-đun tốt hơn so với bus VME.

Xu hướng tương lai

Mặc dù GE hiện đang quảng bá nền tảng Mark VIeS, PAIC, với tư cách là card bo mạch I/O chính cho Mark VIe, vẫn đang trong giai đoạn trưởng thành và ổn định và được sử dụng rộng rãi trong các đơn vị điều hành trên toàn thế giới.

Khả năng tương thích thay thế

Thay thế trực tiếp

Phiên bản nâng cấp hoặc hạ cấp của cùng dòng IS220PAICH2B, miễn là được cấu hình đúng trong ToolboxST, thường duy trì cùng kích thước vật lý và định nghĩa giao diện.

Các mặt hàng không thể thay thế

Các bộ phận không thể được thay thế trực tiếp bằng card bo mạch I/O của hệ thống Mark V hoặc Mark VI vì kiến ​​trúc bus và giao thức truyền thông hoàn toàn khác nhau.

Yêu cầu tương thích

Mục này phải được sử dụng cùng với bảng đầu cuối analog IS200TBAIH1C.
