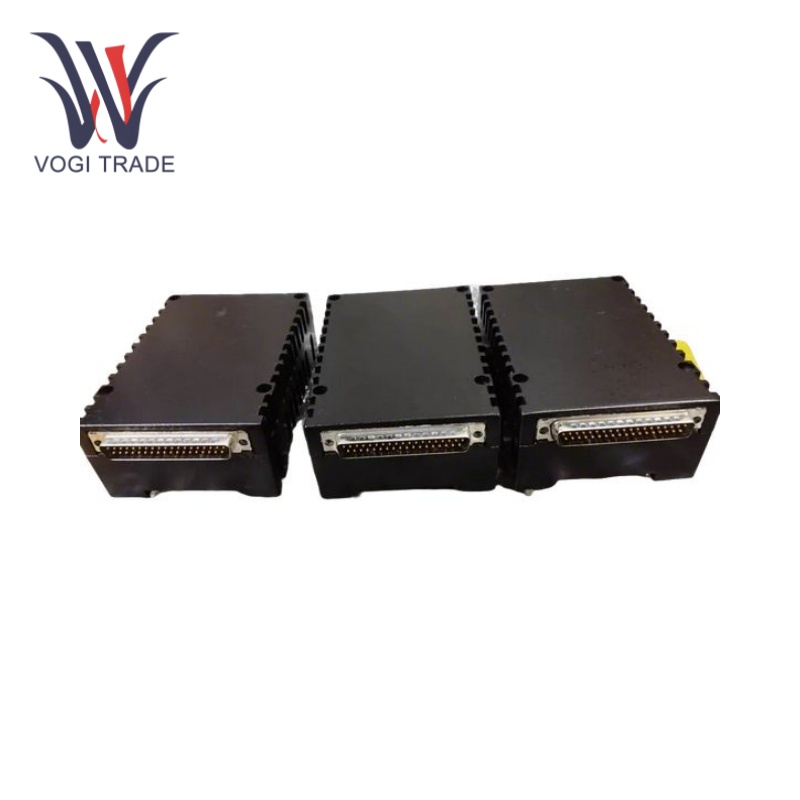

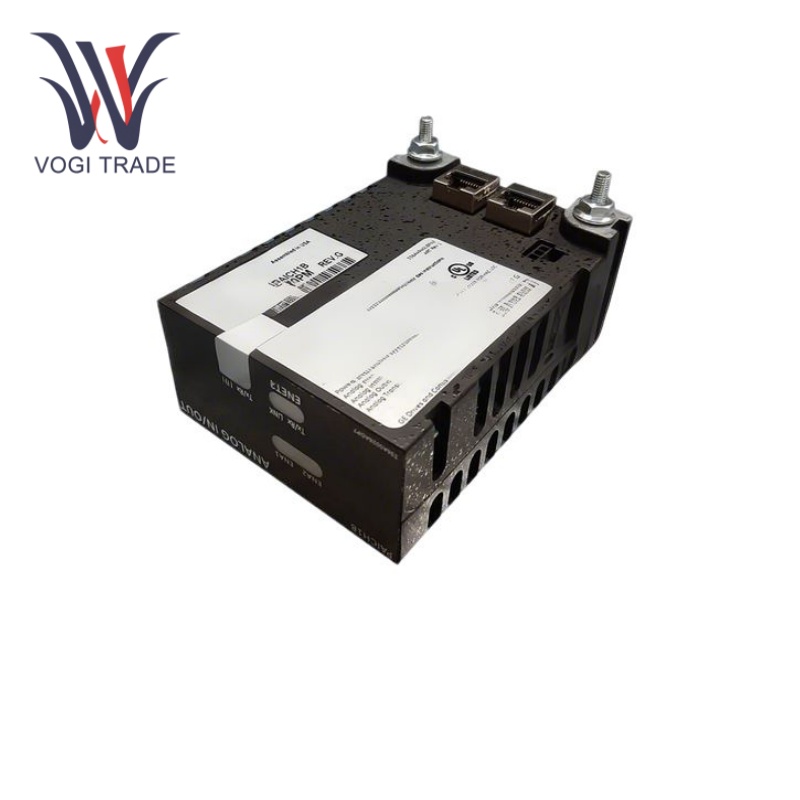

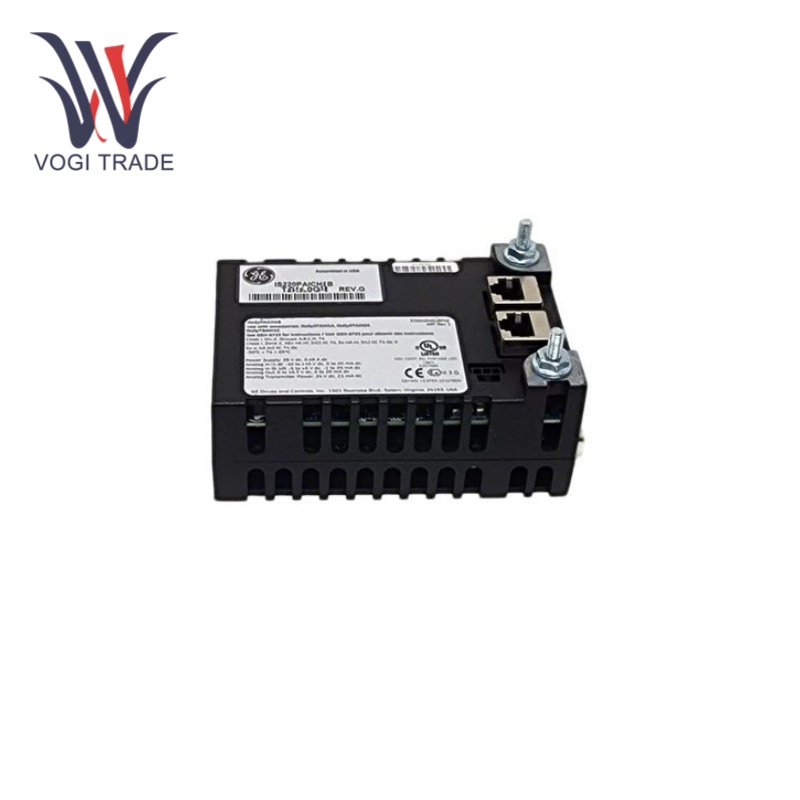

GE IS220PAICH1B

Thông số kỹ thuật

Số lượng đầu vào: 10.

Dải điện áp đầu vào:1-5V DC.

Độ phân giải của bộ chuyển đổi đầu vào:Bộ chuyển đổi tương tự sang số 16-bit.

Phạm vi hiện tại đầu ra:0-20 mA.

Thời gian quét:Quét bình thường là 5 mili giây (200 Hz).

Nguồn điện:24V DC.

Tiêu thụ điện năng:5,3 W.

Nhiệt độ hoạt động:-40°C đến +70°C.

Nhiệt độ bảo quản:-40°C đến +85°C.

Độ ẩm:10% đến 95% (không ngưng tụ).

Đặc điểm chức năng

Chuyển đổi độ phân giải cao:Bộ chuyển đổi đầu vào của GE IS220PAICH1B có độ phân giải 16 bit, có thể chuyển đổi chính xác tín hiệu analog sang dạng kỹ thuật số, mang lại khả năng thu thập và xử lý dữ liệu có độ chính xác cao.

Bộ xử lý và hệ điều hành:GE IS220PAICH1B được trang bị bộ xử lý Power Quicc II Pro Freescale tốc độ 667 MHz và sử dụng hệ điều hành QNX Neutrino, một hệ điều hành đa nhiệm thời gian thực được thiết kế cho các ứng dụng công nghiệp tốc độ cao và độ tin cậy cao, đảm bảo khả năng tính toán và xử lý dữ liệu mạnh mẽ.

Các kênh  I/O biệt lập:Mỗi kênh đầu vào và đầu ra tương tự được cách ly. Nếu một kênh bị lỗi sẽ không ảnh hưởng đến hoạt động bình thường của các kênh khác. Vì vậy nó làm tăng độ tin cậy và tính ổn định của hệ thống.

Chẩn đoán lỗi

Chức năng giám sát trạng thái và cảnh báo:GE IS220PAICH1B có các chức năng báo động đặc biệt, chẳng hạn như 82-83, cho biết rằng rơle tự sát trong gói không thể hoạt động. Nguyên nhân có thể xảy ra là lệnh rơle tự sát chuẩn bị cho nó hoạt động trong gói không tương ứng với phản hồi có liên quan đến nó. Các nguyên nhân có thể khác là lỗi phần cứng hoặc lỗi rơle trong bảng thu thập. Cách khắc phục chính cho sự cố này là hoán đổi chính gói  I/O.

Công cụ giám sát và chẩn đoán hệ thống:Trong trường hợp hệ thống điều khiển tuabin phân tán dòng Mark VIe, thường có các công cụ chẩn đoán và giám sát hệ thống. Những công cụ này có thể giúp người dùng theo dõi thời gian thực điều kiện hoạt động của GE IS220PAICH1B, chẳng hạn như trạng thái tín hiệu đầu vào và tín hiệu đầu ra, trạng thái vận hành bộ xử lý, trạng thái kết nối mạng, v.v. Hệ thống có thể tạo báo cáo chẩn đoán và nhắc nhở lỗi thích hợp để hỗ trợ người dùng nhanh chóng tìm và giải quyết sự cố.

Trường ứng dụng

Công nghiệp sản xuất điện:Nó thường được sử dụng trong ngành công nghiệp phát điện, hệ thống điều khiển tua bin khí, hơi nước và tua bin gió, cũng như hệ thống điều khiển tua bin phân tán dòng Mark VIe. Kết quả của quá trình xử lý trước dữ liệu được truyền đến bộ truyền động thích hợp để điều khiển.

Tự động hóa công nghiệp:GE IS220PAICH1B có thể được sử dụng để kết nối các thiết bị tương tự khác nhau, chẳng hạn như cảm biến, máy phát, bộ truyền động, v.v., để thực hiện việc thu và điều khiển tín hiệu tương tự, sau đó hoàn thành việc giám sát và kiểm soát quá trình sản xuất.

Hệ thống HVAC:Mô-đun này có thể được sử dụng để đo và điều khiển các tín hiệu tương tự như nhiệt độ, độ ẩm, áp suất, v.v. của các cảm biến khác nhau và điều khiển máy điều hòa không khí, quạt, máy bơm nước và các thiết bị khác để đạt được sự thoải mái và tiết kiệm năng lượng.

Các ứng dụng điều khiển công nghiệp khác:GE IS220PAICH1B cũng có thể được sử dụng trong luyện kim, sản xuất giấy, xử lý nước và các ngành công nghiệp khác trong xử lý dữ liệu tốc độ cao và yêu cầu độ tin cậy cao của các hệ thống điều khiển công nghiệp khác.
