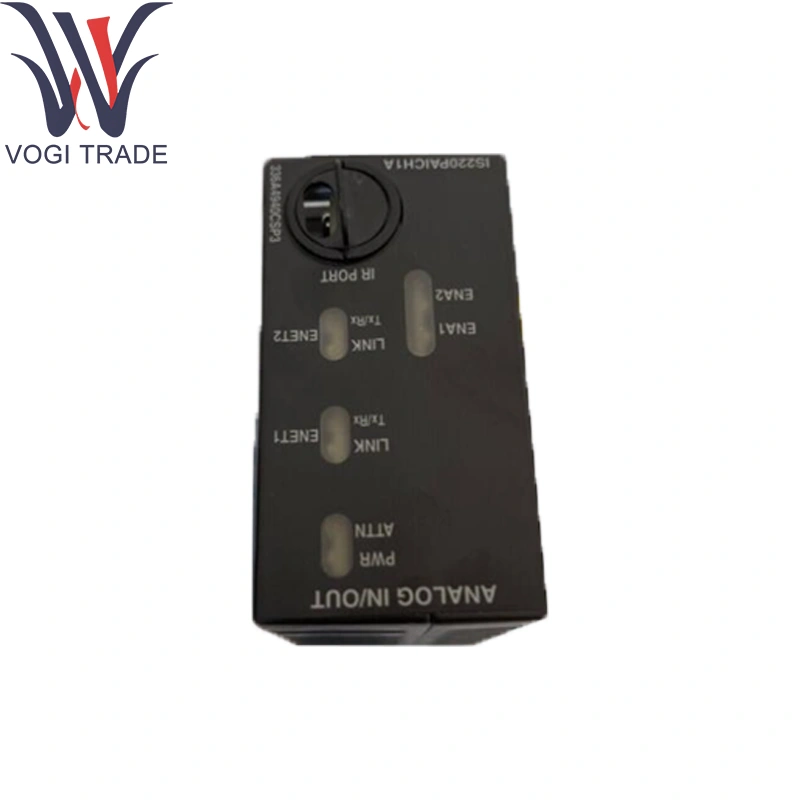

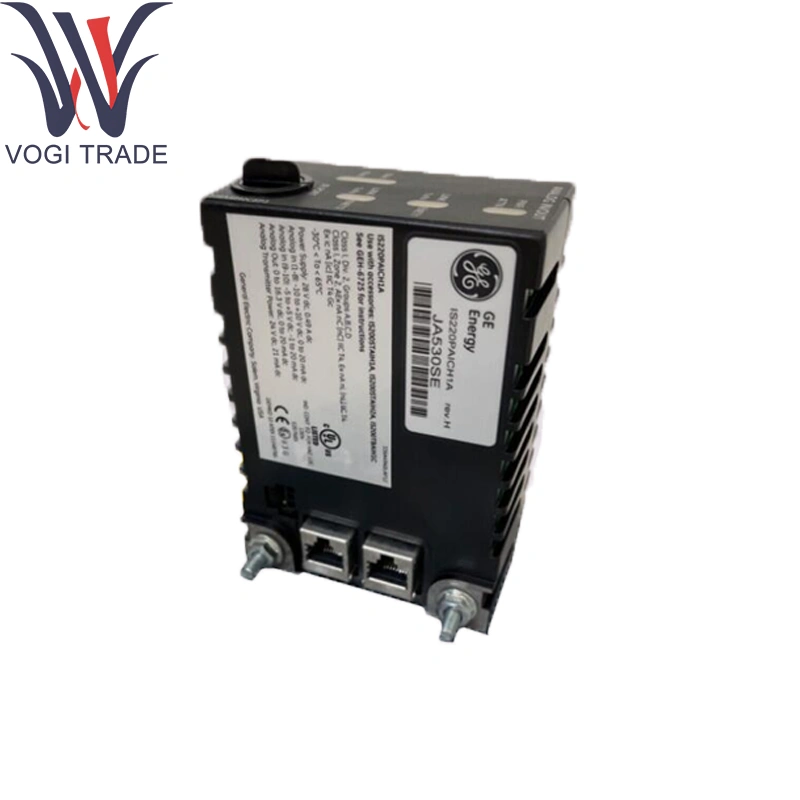

Thương hiệu: GEMô tả: IS220PAICH1AĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 17Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnGE IS220PAICH1A Đầu vào tương tự/mô-đun Ouput được thiết kế để theo dõi áp suất chính xác cao và tích hợp cảm biến tương tự chung trong các ứng dụng kiểm soát tuabin khí.
| Sản xuất |
GE |
| Số mô hình |
IS220PAITES1A |
| Số đặt hàng |
IS220PAITES1A |
| Danh mục |
Đánh dấu cuộc sống |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
7326909000 |
| Kích thước |
178 × 330 × 160 mm |
| Cân nặng |
0,35 kg |
Thông số kỹ thuật
GE IS220PAICH1A Kênh:
Đầu vào vòng lặp hiện tại 8 × 4-20 Ma (thụ động)
Đầu vào điện áp 4 × 0-10 V
GE IS220PAICH1A Phạm vi đầu vào & Độ chính xác:
Hiện tại: 4-20 mA, ± 0,1 % quy mô
Điện áp: 0-10 V, ± 0,1 % quy mô đầy đủ
Độ phân giải: 16 bit mỗi kênh
Tỷ lệ lấy mẫu: 200 mẫu/giây mỗi kênh
Sự cô lập: Kênh được gia cố và kênh đến mặt đất (> 1 kV)
Lọc: Bộ lọc thông thấp kỹ thuật số có thể lập trình (lên đến 50 Hz)
Bảo vệ đầu vào: Kẹp quá điện áp đến ± 35 V; Bảo vệ ngược cực
Đầu nối: Tiêu đề góc bên phải, 52 cho khối đầu cuối có thể cắm được
GE IS220PAICH1A Môi trường:
Nhiệt độ hoạt động: -30 ° C đến +65 ° C
Nhiệt độ lưu trữ: -40 ° C đến +85 ° C
Độ ẩm: lên đến 95 % rh, không áp dụng
Chức năng sản phẩm
GE mô-đun/mô-đun đầu vào tương tự GE IS220PAICH1A, tuyến tính hóa và số hóa cả đầu vào tín hiệu vòng lặp và điện áp hiện tại, chuyển tiếp áp suất được hiệu chỉnh và dữ liệu biến đổi quá trình trên bus Ethernet ionet đến Mark VIE CPU. Cung cấp độ trễ thấp, phản hồi tương tự độ chính xác cao cho các vòng điều khiển, ngưỡng báo động và xu hướng mà không cần sửa đổi phần cứng trên mỗi kênh
Các mô -đun hỗ trợ cốt lõi
Hãng vận chuyển gói I/O
Mô -đun điều khiển: Mark VIE CPU (ví dụ: IS200TPROH1C)
Bảng I/O bổ sung:
Tương tự được tối ưu hóa đốt cháy (IS220PTCCH1B)
Đầu vào cặp nhiệt điện (IS230STTCH2A)
Đầu vào RTD (IS220PRTDH1A)
Các thành phần mở rộng
Khối đầu cuối có thể cắm: Các khối kẹp vít được khóa để ngăn chặn sự chèn sai
DIN-RAIL & PANEL MOUN SITS
Các phụ kiện che chắn: Kẹp chắn cáp và lõi ferrite để ức chế EMI
Bộ dụng cụ hiệu chuẩn: Thiết bị kiểm tra phần bù/nhịp bên ngoài để xác minh vòng lặp
Hỗ trợ phần mềm
GE IS220PAICH1A Cấu hình & Hiệu chỉnh:
Cài đặt loại kênh và phạm vi được định cấu hình qua các mẫu GE ControlSt ™/ToolBoxst ™
Trình hướng dẫn hiệu chỉnh trực tuyến cho các điều chỉnh không/nhịp trên mỗi kênh
GE IS220PAICH1A Chẩn đoán & Giám sát:
Có thể truy cập các cảnh báo về sức khỏe kênh, mạch mở và báo động ngoài tầm thường trong các thẻ HMI và OPC-DA
Tự kiểm tra về nguồn điện bằng cờ chẩn đoán được báo cáo thông qua chẩn đoán điều khiển
Cập nhật chương trình cơ sở: Được phân phối như một phần của phần mềm hệ thống Mark VIE; Áp dụng thông qua Toolboxst ™
Tài liệu: chi tiết trong Hướng dẫn cài đặt GE Mark VIE/VIES I/O và Hướng dẫn tham khảo mô -đun đầu vào áp suất & tương tự
