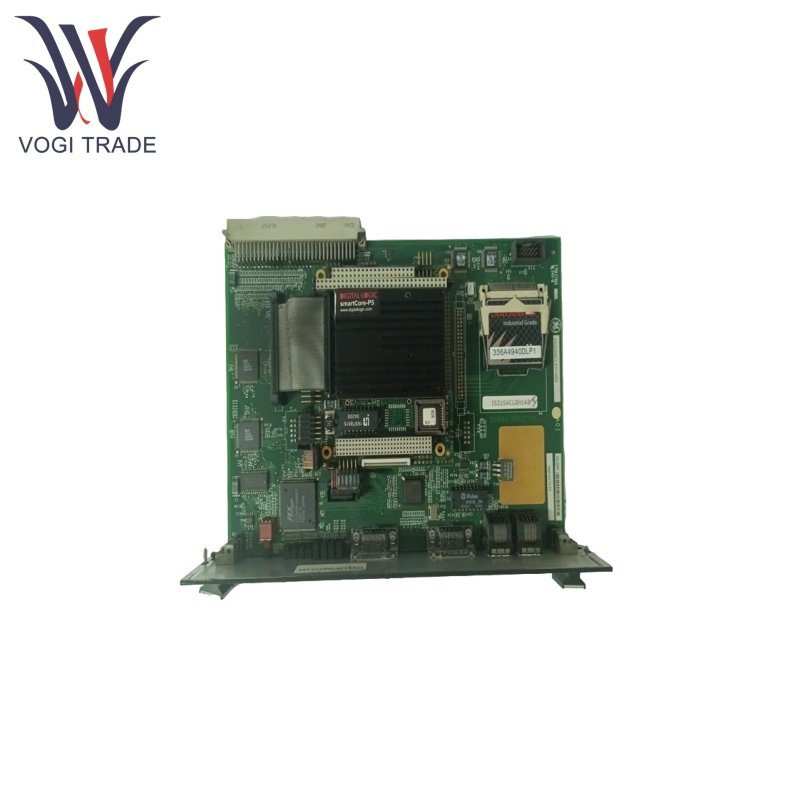

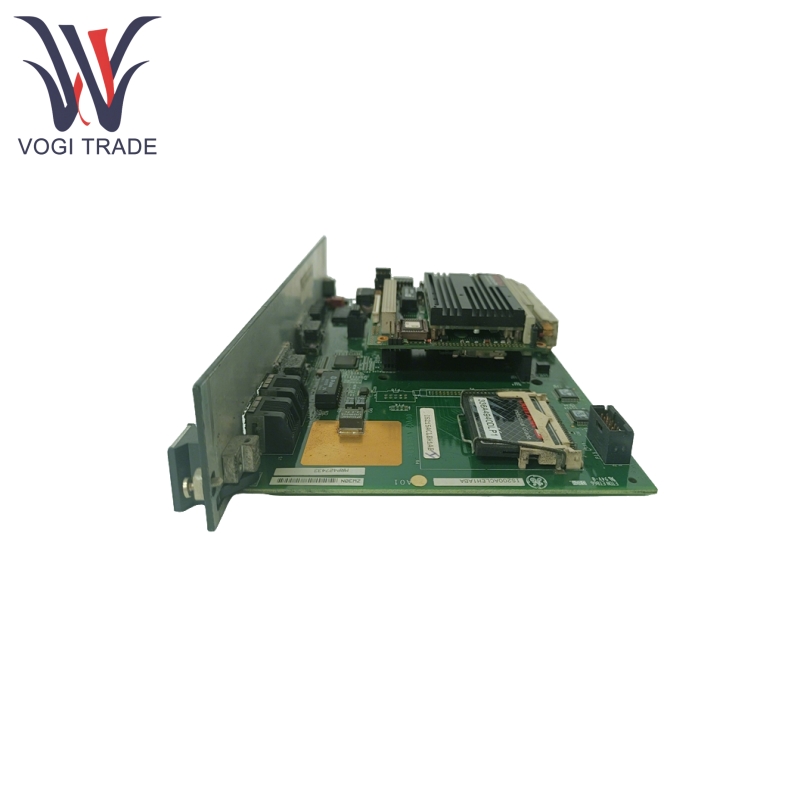

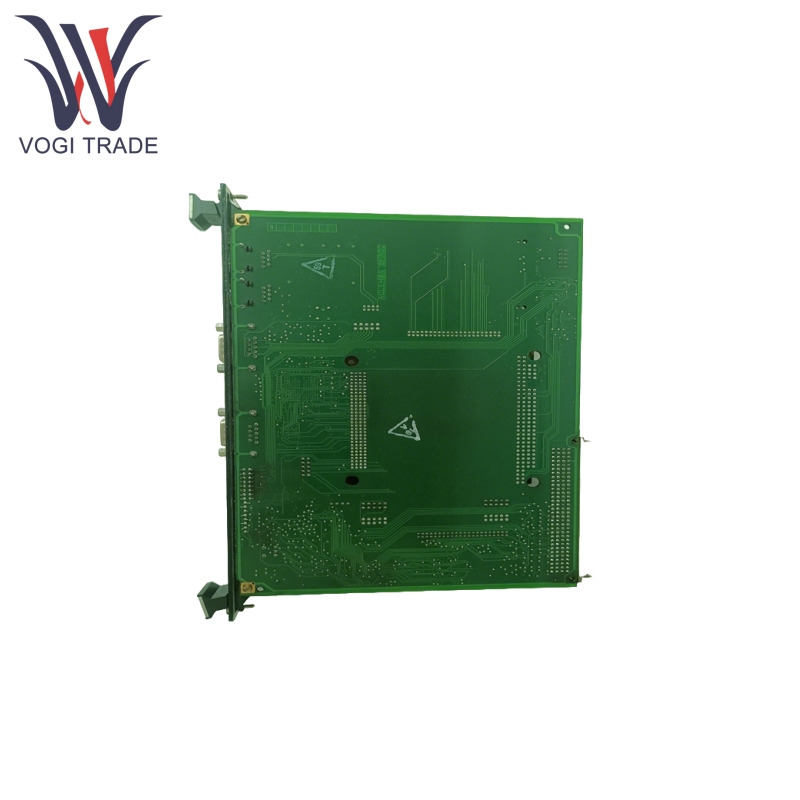

GE IS215VPROH1BD

PCác tính năng của Roduct

GE IS215VPROH1BD hỗ trợ cảm biến rung (ví dụ: tốc độ, gia tốc), cảm biến nhiệt độ (RTD, cặp nhiệt điện) và truy cập tín hiệu máy phát áp suất và có thể xử lý các tín hiệu tiêu chuẩn như ± 10V, 4-20mA.

GE IS215VPROH1BD có 4 rơle loại C.

GE IS215VPROH1BD hỗ trợ hệ thống dự phòng TMR, nhận ra truyền tín hiệu dự phòng thông qua các bảng đầu cuối kép và đầu nối vỏ D để đảm bảo hoạt động bình thường của hệ thống trong trường hợp một điểm thất bại duy nhất.

GE IS215VPROH1BD có thể theo dõi tốc độ tuabin trong thời gian thực thông qua một kênh dự phòng độc lập với hệ thống điều khiển chính và kích hoạt một chuyến đi ngay lập tức khi vượt quá ngưỡng đặt trước.

GE IS215VPROH1BD theo dõi sự khác biệt pha giữa máy phát điện và điện áp xe buýt để ngăn chặn kết nối lưới không đồng thời.

GE IS215VPROH1BD theo dõi tính hợp lệ của tín hiệu (ví dụ: ngắt kết nối, ngắn mạch) trong thời gian thực và hiển thị trạng thái kênh thông qua các chỉ báo LED.

GE IS215VPROH1BD hỗ trợ giao tiếp Ethernet (ionet) và có thể tương tác với bộ điều khiển chính để nhận ra cấu hình tham số và giám sát từ xa.

Sản phẩm sử dụng nguyên tắc

GE IS215VPROH1BD có thể định cấu hình để đo dữ liệu hoạt động của các tuabin (ví dụ: biên độ rung, nhiệt độ ổ trục, tốc độ) từ các thiết bị bên ngoài như cảm biến rung, cảm biến nhiệt độ, v.v.

Có thể kết nối đến 8 cảm biến (cảm biến gia tốc rung) có thể được kết nối với bộ điều khiển chính, các tín hiệu sẽ được bộ điều khiển phân tích theo thuật toán đặt trước (chẳng hạn như API 670) và khi một thiết bị có thiết bị được tạo ra một thiết bị. Đầu ra rơle chuyến đi.

Việc triển khai trong mạch TMR với 3 mô -đun IS215VPROH1BD trong đó các tín hiệu được xử lý kết hợp bởi ba mô -đun, duy trì tín hiệu đầu ra phổ biến (miễn là phần lớn không được báo động), phương pháp bỏ phiếu đa số và không phát hiện ra một mô -đun riêng lẻ.

Tham số sản phẩm

Chi tiết sau đây là mô -đun điều khiển và bảo vệ tuabin và điều khiển tuabin GE IS215VPROH1BD.

Điện áp làm việc: 24V DC (Cung cấp năng lượng tiêu chuẩn hệ thống Mark VI)

Đầu vào tương tự: 8 kênh, hỗ trợ ± 10V, 4-20ma, RTD, cặp nhiệt điện (như K, J, T Type)

Đầu vào kỹ thuật số: 6 Đầu vào tiếp xúc phụ (tiếp xúc khô hoặc ướt)

Đầu ra kỹ thuật số: 4 rơle loại C (thường mở/đóng chọn được chọn) + 2 liên hệ chuyến đi (có thể định cấu hình người dùng)

Giao diện giao tiếp: Ethernet (Ionet), rs485 (cần được mở rộng qua bảng đầu cuối)

Bảo vệ: IP54 (Bụi và bằng chứng giật gân, được cài đặt trong tủ điều khiển)

Nhiệt độ hoạt động: -20 ° C đến +65 ° C (khả năng thích ứng môi trường cấp công nghiệp)
