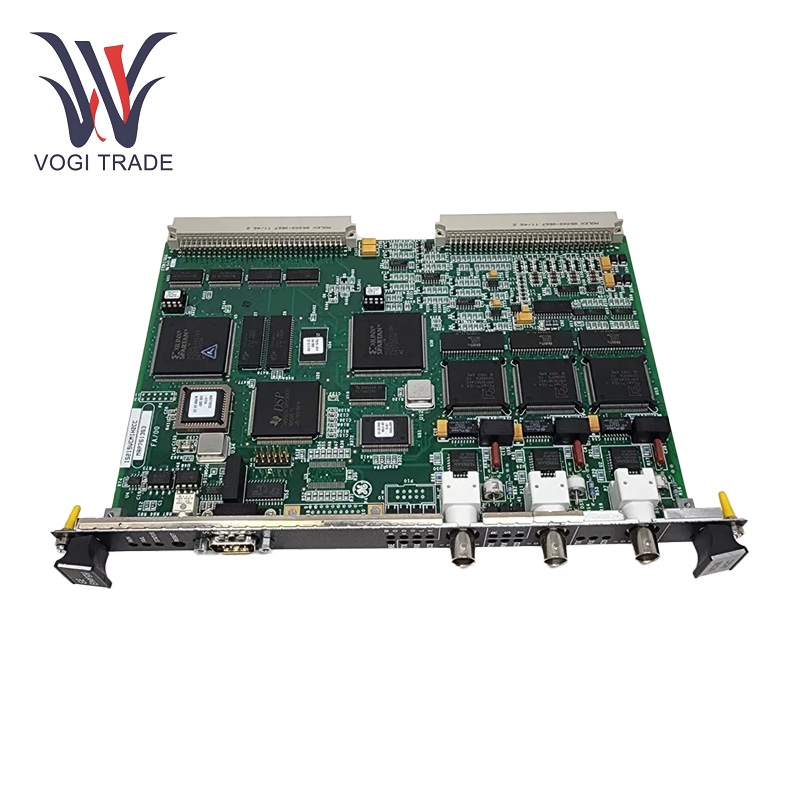

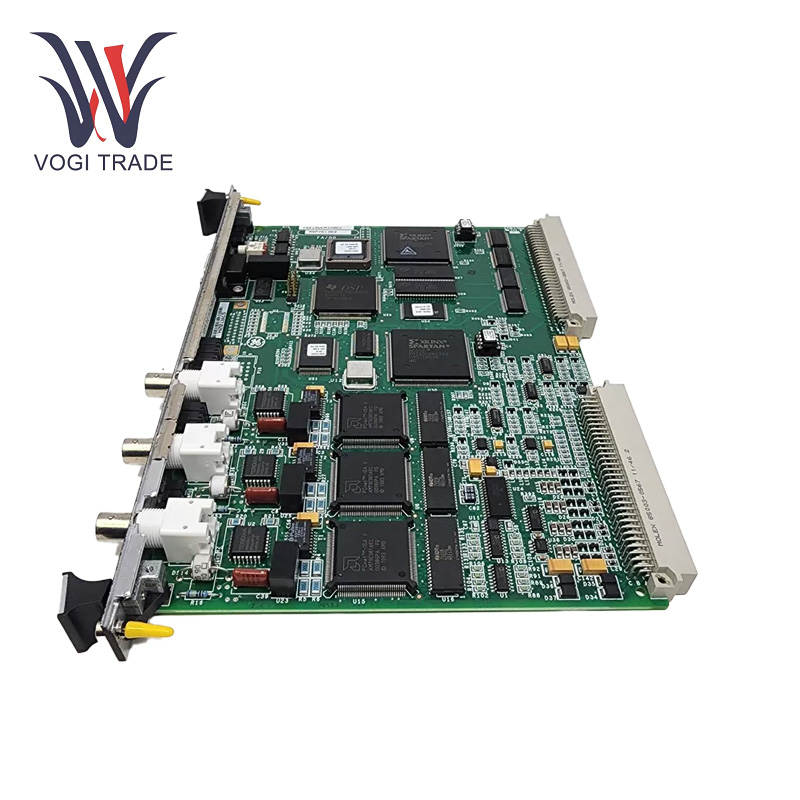

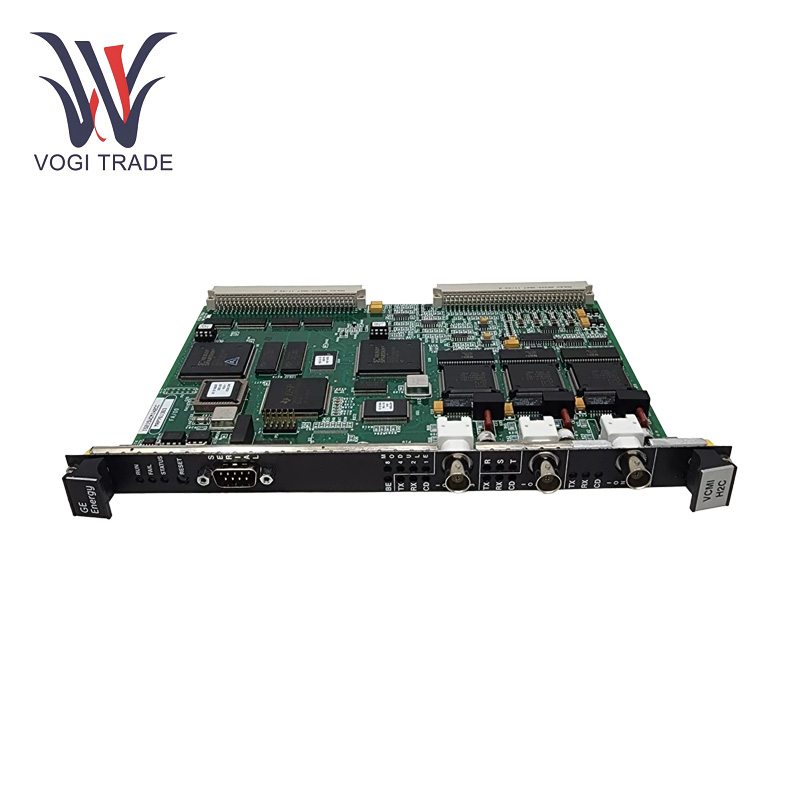

GE IS215VCMIH2C

Thông số vận hành

Số lượng kênh đầu vào:16 kênh.

Loại đầu vào:Đầu vào DC (Dòng điện một chiều).

Dải điện áp đầu vào:0-60V DC.

Phạm vi hiện tại đầu vào:3,5-30mA.

Trở kháng đầu vào:3,3kΩ.

Thời gian đáp ứng:1 mili giây.

Phạm vi nhiệt độ hoạt động:0-60°C.

Kích thước:Mô-đun VME loại C 2 khe.

Tính năng sản phẩm

Truyền thông mạnh mẽ:Tính năng Bộ điều khiển chính bus VME giúp quản lý dữ liệu và truyền lệnh giữa bộ điều khiển và giá đỡ đầu vào/đầu ra Bảng mặt trước được trang bị bốn đầu nối cổng, thường có cổng nối tiếp RS-232C cùng với đầu nối phích cắm loại D và ba INet Cổng Ethernet 10Base2, cho phép kết nối liền mạch và Khả năng xử lý dữ liệu phức tạp nhanh chóng: giao tiếp giữa bộ điều khiển, bảng I/O và mạng điều khiển hệ thống lớn hơn. Thành phần chính của mô-đun là bộ xử lý tín hiệu số 32-bit Texas Instruments TMS320C32, nổi tiếng với hiệu suất cao trong việc thực hiện các phép tính toán học phức tạp và các hoạt động xử lý tín hiệu. GE IS215VCMIH2C có khả năng xử lý nhanh chóng và phân tích chính xác nhiều tín hiệu cảm biến và hướng dẫn điều khiển, giúp điều khiển chính xác động cơ tua-bin.

Quản lý ID đáng tin cậy:GE IS215VCMIH2C chịu trách nhiệm phân công nhận dạng (ID) duy nhất cho mỗi bo mạch và các bo mạch đầu cuối liên quan có trong giá đỡ, từ đó nâng cao hiệu quả và độ tin cậy tổng thể của hệ thống bằng cách đảm bảo rằng mọi thành phần trong giá đỡ có thể được xác định và truy cập một cách có trật tự và an toàn. cách có hệ thống.

Cài đặt

Lắp đặt giá đỡ: GE IS215VCMIH2C  được thiết kế để lắp đặt trong khung VME. Mô-đun này cần được cắm vào khe tương ứng của khung máy và được cố định chặt chẽ để tiếp xúc điện tốt và đảm bảo độ ổn định cơ học.

Khắc phục sự cố

Lỗi giao tiếp:Nếu xảy ra lỗi giao tiếp giữa mô-đun và các thiết bị khác, trước tiên hãy kiểm tra cáp giao tiếp và đầu nối để đảm bảo mọi thứ được cắm tốt, không bị lỏng và không bị hỏng. Tiếp theo, hãy xác minh cài đặt của cổng giao tiếp và giao thức giao tiếp để đảm bảo chúng được điều chỉnh và nhất quán với các thiết bị được kết nối. Lý tưởng nhất là nếu mô-đun của bạn hỗ trợ một trong các công cụ chẩn đoán được cung cấp, hãy kiểm tra chức năng giao tiếp của mô-đun để giúp xác định xem bản thân mô-đun có gặp sự cố hay không hoặc liệu thiết bị bên ngoài có phải là nguyên nhân gây ra lỗi kết nối hay không.

Lỗi bộ xử lý:Nếu bộ xử lý của mô-đun bị lỗi, hoạt động bất thường hoặc lỗi hệ thống có thể xảy ra. Xác nhận điện áp nguồn của bộ xử lý để bình thường. Bạn cần kiểm tra nguồn điện xem có bình thường không, nếu bình thường bạn có thể reset lại mô-đun để xem có thể khắc phục được sự cố không.

Đèn LED báo không đúng:Kiểm tra trạng thái đèn LED của mô-đun và hiểu ý nghĩa của từng đèn LED cũng như lý do tại sao nó ở trạng thái bất thường. Các chỉ báo được chỉ báo tương ứng với việc kiểm tra mạch và linh kiện. Ví dụ: nếu đèn báo “Không thành công” của ô tô bật, thì sự cố có thể nghiêm trọng như lỗi phần cứng hoặc lành tính như lỗi phần mềm. Xác định và khắc phục sự cố bằng cách kiểm tra các thành phần phần cứng và ứng dụng phần mềm thích hợp.

Phạm vi ứng dụng

Lĩnh vực phát điện:GE IS215VCMIH2C được sử dụng trong các hệ thống điều khiển tua bin khí để giám sát và điều khiển hoạt động của tua bin khí, bao gồm các thông số giám sát như nhiệt độ, áp suất, tốc độ và lưu lượng nhiên liệu, đồng thời thực hiện các hoạt động điều khiển như điều chỉnh lưu lượng nhiên liệu và thời điểm đánh lửa để đảm bảo an toàn và hiệu quả hoạt động của các tuabin khí.

Tự động hóa công nghiệp:Nó được sử dụng rộng rãi trong các lĩnh vực tự động hóa công nghiệp khác nhau như tự động hóa nhà máy, sản xuất, kiểm soát quy trình, lắp ráp tự động và giám sát dây chuyền sản xuất. GE IS215VCMIH2C có thể tiếp nhận và xử lý tín hiệu số, cho phép giám sát và kiểm soát trạng thái hoạt động của nhiều thiết bị và quy trình khác nhau, từ đó nâng cao hiệu quả sản xuất và chất lượng sản phẩm.
