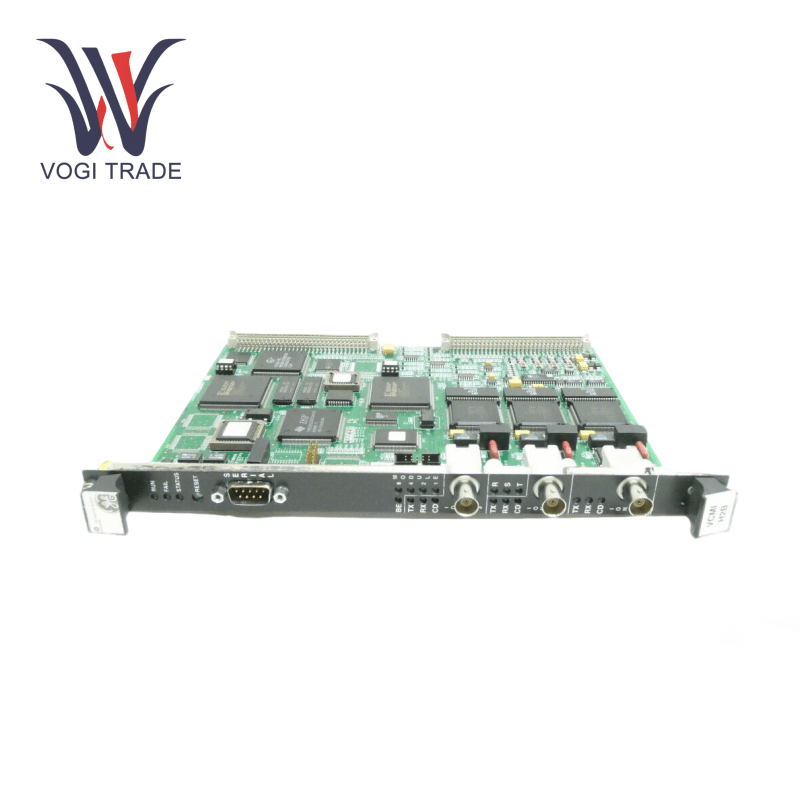

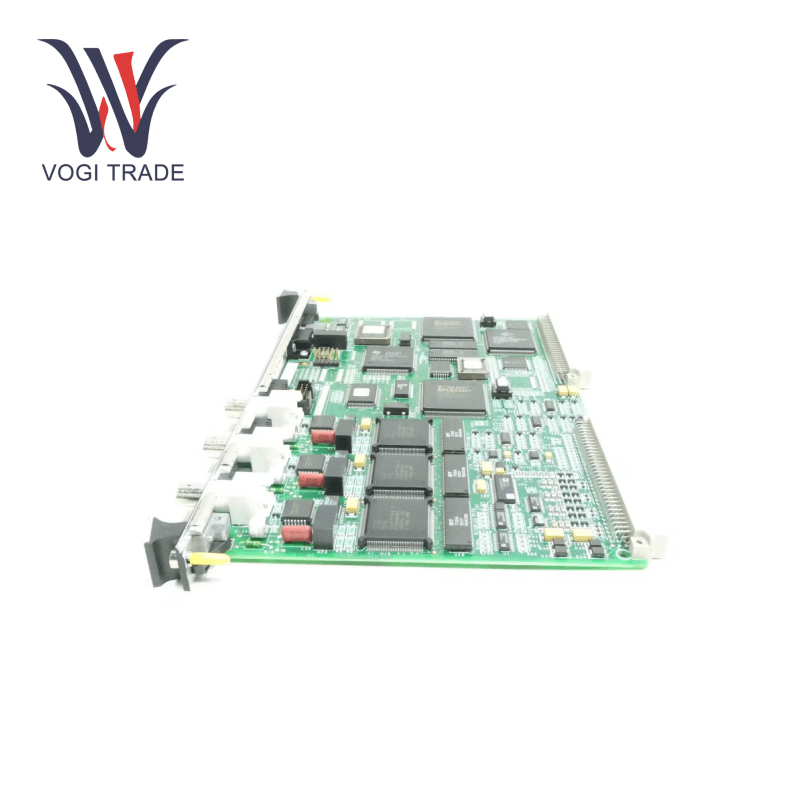

GEI215VCMIH2BC

Tham số hoạt động

Nguồn điện:5V, 12V, 15V và 28V

Bộ xử lý:Công cụ Texas 32 - Bộ xử lý tín hiệu số bit (DSP)

Tốc độ khung hình:20 ms ở 50 Hz

Phạm vi nhiệt độ hoạt động:- 40 ° C đến + 85 ° C

Phạm vi nhiệt độ lưu trữ:- 40 ° C đến + 95 ° C

Độ ẩm tương đối:5% đến 95% không - ngưng tụ

Xử lý tín hiệu:Có khả năng xử lý xử lý tín hiệu tốc độ cao để kiểm soát và giám sát thời gian thực.

Tiêu thụ năng lượng:Thiết kế tiêu thụ năng lượng thấp để đảm bảo hiệu quả năng lượng và giảm phát nhiệt.

Tính năng sản phẩm

Bộ điều khiển chính xe buýt VME:GE IS215VCMIH2BC là bảng điều khiển chính của xe buýt VME. Nó phục vụ như một kết nối giao tiếp quan trọng giữa bảng đầu vào/đầu ra và bộ điều khiển. Nó giám sát việc truyền tải truyền dữ liệu và các giao thức khác giữa các thành phần này trong khả năng này, đảm bảo hoạt động liền mạch.

Giao diện mạng điều khiển hệ thống:GE IS215VCMIH2BC cũng đóng vai trò là giao diện của ionet hoặc mạng điều khiển hệ thống. Điều này cho phép nó giao tiếp với các mô -đun điều khiển khác trong hệ thống. Trong một thiết lập công nghiệp quy mô lớn, điều này cho phép trao đổi dữ liệu quan trọng như quản lý, chế độ và thông tin chẩn đoán giữa các phần riêng lẻ của hệ thống điều khiển.

Nhận dạng và quản lý bảng:Khi GE IS215VCMIH2BC được liên kết với I/O và giá kiểm soát, nó quản lý việc xác định tất cả các bảng trong giá, cũng như bảng đầu cuối trong các giá đỡ đó. Nó quản lý mọi thứ ở cấp độ bảng hoạt động như một cầu nối giữa cấu hình và bảo trì hệ thống tổng thể, với sự trợ giúp của nó, nó trở nên dễ dàng để theo dõi và quản lý mọi thành phần trong kiểm soát công nghiệp ở cấp độ hệ thống.

Giám sát thời gian thực:Cung cấp việc thu thập và giám sát dữ liệu thời gian thực cho các hệ thống kiểm soát tuabin.

Các tính năng bảo vệ:Bao gồm quá điện áp, quá dòng và bảo vệ nhiệt để bảo vệ hệ thống.

Cài đặt

Kích thước giá:GE IS215VCMIH2BC là loại bộ phận có thể gắn giá đỡ và sẽ được chèn vào giá VME điển hình. Tuy nhiên, nó là một bảng VME cao 6U, rộng 0,787 inch, cho phép lắp vào kích thước giá tiêu chuẩn được sử dụng rộng rãi trong các tủ kiểm soát công nghiệp.

Kết nối với các phần khác:Kết nối bảng với bảng I/O và bộ điều khiển với các dây cáp thích hợp. Bạn cần thiết lập kết nối ionet của mình để giao tiếp với mạng điều khiển hệ thống. Trong TMR, phải chú ý rất nhiều đến hệ thống dây và cấu hình chính xác của tất cả các mô -đun điều khiển có mặt.

Cấu hình phần mềm:Sau khi cài đặt phần cứng, có thể cần cấu hình phần mềm. Điều này bao gồm tạo các giao thức giao tiếp, ánh xạ đầu vào / đầu ra và các tham số phụ thuộc hệ thống khác. Gọi đúng phiên bản của ID và phần mềm hộp công cụ.

Phạm vi ứng dụng

Kiểm soát tuabin khí và hơi nước:Đây là những điều quan trọng đối với các hoạt động tuabin của nhà máy điện và sự kiểm soát và giám sát của chúng.

Tự động hóa công nghiệp:GE IS215VCMIH2BC được sử dụng trong các hệ thống kiểm soát của các ngành công nghiệp chế biến như dầu khí, hóa chất và sản xuất.

Sản xuất điện:Đảm bảo rằng tất cả các hệ thống phát điện hoạt động hiệu quả và đáng tin cậy nhất có thể.

Hệ thống chẩn đoán:Giám sát và chẩn đoán thời gian thực để bảo trì phòng ngừa

Hệ thống bảo vệ:Được đặt như một thiết bị thiết yếu trong các hệ thống bảo vệ tuabin, trạng thái hoạt động của nó phục vụ để giảm thiểu hiệu ứng thiệt hại trong các tình huống không mong muốn.

Khắc phục sự cố

Thất bại giao tiếp:VME Các vấn đề kết nối bảng nối tiếp hoặc nhiễu gây ra các vấn đề giao tiếp. Chỗ ngồi vững chắc và giảm các nguồn tiếng ồn điện nếu bạn có thể.

Lỗi ứng dụng hoặc lỗi:Có thể được gây ra bởi các cấu hình sai hoặc lỗi trong các thành phần phần mềm. Kiểm tra cấu hình hệ thống và kiểm tra các thành phần để xác định vị trí và khắc phục sự cố.
