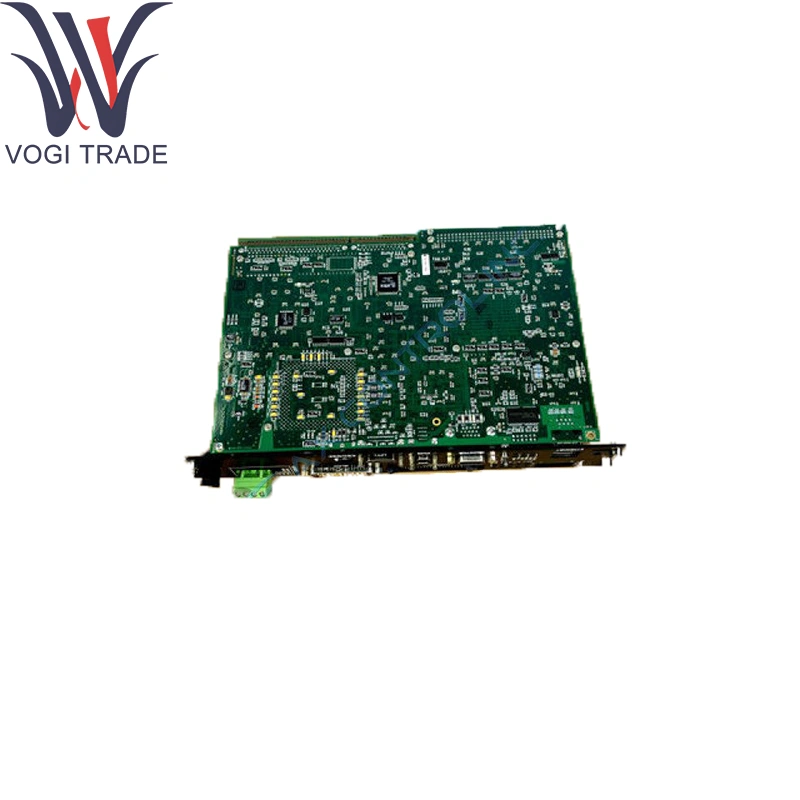

GE IS215UCVDH7AM

Thông số kỹ thuật

Các kênh đầu ra: 8 Độc lập ± 20 Ma hiện tại- Vòng lặp hoặc 0 Tiết10 V đầu ra điện áp (jumper- có thể chọn)

Độ phân giải & độ chính xác:

16- bit DAC trên mỗi kênh

± 0,05 % độ chính xác quy mô đầy đủ

Tỷ lệ cập nhật: tối đa 500 cập nhật/giây mỗi kênh

Chẩn đoán:

Tải trọng trên kênh- Cảm biến dòng điện (vòng mở, phát hiện mạch ngắn)

Valve- Giám sát phản hồi vị trí thông qua kênh đầu vào phụ trợ

Sự cô lập: Kênh gia cố- TO- Kênh và kênh (> 1 kV)

Cung cấp đầu vào: 24 V DC danh nghĩa (18 Vang32 V DC), 2 a tối đa (thông qua bảng nối đất)

Môi trường:

Nhiệt độ hoạt động: Hàng30 ° C đến +65 ° C

Nhiệt độ lưu trữ: Mạnh40 ° C đến +85 ° C

Độ ẩm: lên đến 95 % rh, không ngưng tụ

Những thông số kỹ thuật này thuộc về GE IS215UCVDH7AM.

Chức năng sản phẩm

GE IS215UCVDH7AM tạo ra các tín hiệu ổ đĩa điều khiển chính xác, đồng bộ hóa thời gian theo hướng của CPU Mark VIE. Tích hợp chẩn đoán vòng kín để xác minh tải và phản hồi của bộ truyền động, báo cáo tình trạng sức khỏe của van và báo động trên bus ionet. Hỗ trợ cả đầu ra chế độ hiện tại và điện áp cho phù hợp với một loạt các công nghệ định vị van.

Các mô -đun hỗ trợ cốt lõi

Bộ vận chuyển gói I/O: Tập hợp công suất/nhà cung cấp điện IS42XPSCAH1B (cung cấp kết nối 24 V DC và ionet)

Mô-đun điều khiển: Mark Vie CPU (ví dụ: IS200TPROH1C) lưu trữ các thuật toán điều khiển tuabin và van điều khiển

Gói phản hồi: Bảng đầu vào RTD và cặp nhiệt điện để giám sát biến đổi quy trình (ví dụ: IS220PRTDH1A, IS230STTCH2A)

Giao diện cấu hình này với GE IS215UCVDH7AM.

Các thành phần mở rộng

Các khối đầu cuối có thể cắm: Khối kẹp vít 16 cách được khóa để tránh chèn sai; Tấm chắn- Các bài đăng chấm dứt cho tính toàn vẹn tín hiệu

DIN- Rail & Panel- Mount Kits: Clip bộ điều hợp và giá đỡ góc cho cài đặt OEM hoặc trang bị thêm

Các phụ kiện che chắn: Kẹp chắn cáp và lõi ferrite cho triệt tiêu EMI/RFI trên van dài chạy

Đồ đạc hiệu chuẩn: Bộ hiệu chuẩn vòng cho thiết lập bằng không/nhịp và điều chỉnh phản hồi vị trí của van

Tất cả các phụ kiện áp dụng cho GE IS215UCVDH7AM.

Hỗ trợ phần mềm

Cấu hình & Hiệu chỉnh:

Chế độ đầu ra- chế độ (dòng điện/điện áp), phạm vi và cài đặt bộ lọc được xác định thông qua các mẫu GE Toolboxst ™

Trình hướng dẫn hiệu chuẩn trực tuyến cho các điều chỉnh của DEAD-BAND và GAIN trên mỗi kênh

Chẩn đoán & Giám sát:

Tải thời gian thực- OK, LOOP và các cờ ngắn có thể truy cập thông qua các thẻ HMI, OPC- da và màn hình chẩn đoán bộ điều khiển

Ghi nhật ký sự kiện cho độ lệch vị trí của van và các dị thường truyền tín hiệu ổ đĩa

Cập nhật chương trình cơ sở: Được phân phối như một phần của các bản phát hành hệ thống Mark VIE; Áp dụng qua giao diện Toolboxst ™ hoặc USB

Tài liệu: Được chi tiết trong Hướng dẫn cài đặt GE Mark VIE/VIES I/O và Hướng dẫn tham khảo mô-đun ổ đĩa điều khiển

Chức năng phần mềm Cấu hình GE IS215UCVDH7AM.
