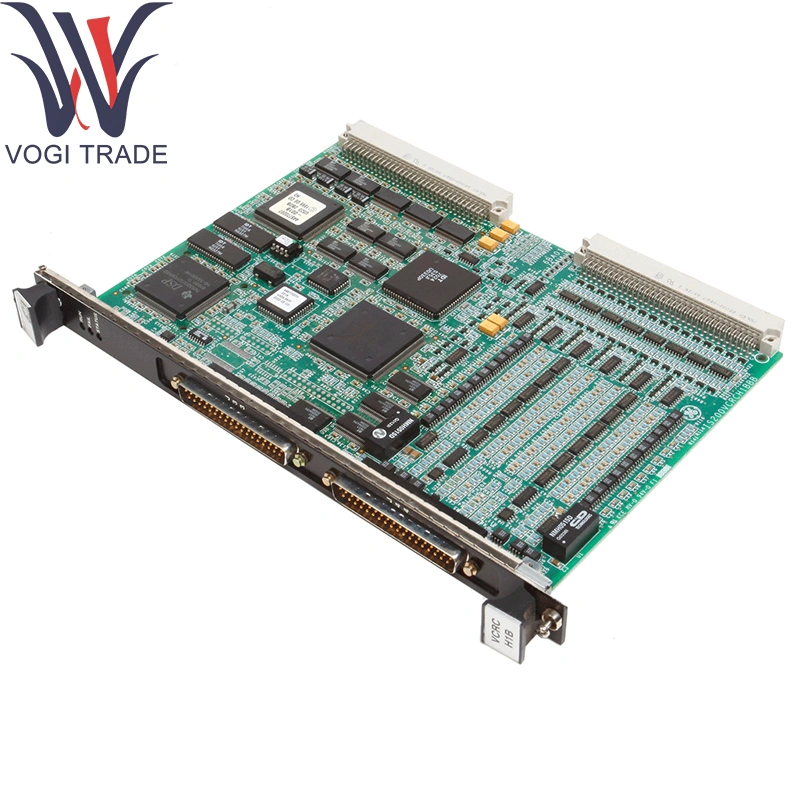

GE IS215UCCCM04A

Thông số kỹ thuật

Cổng truyền thông:

Ethernet 2 × 10/100base (RJ- 45) cho ionet và LAN phụ trợ

2 × RS- 485 Cổng (Modbus RTU/ASCII) trên khối đầu cuối có thể cắm được

Cổng điều khiển 1 × RS- 232 (DB- 9)

GE IS215UCVGM06A Các giao thức được hỗ trợ: Modbus RTU/ASCII, Modbus TCP, OPC DA, Profibus DP Master/Slave, Profinet I/O, Ethernet/IP

Bộ đệm & thông lượng:

64 MB SDRAM cho bộ đệm tin nhắn

Thông lượng tổng hợp lên đến 200 Mbps

Nguồn: 24 V DC thông qua bảng nối đất (0,5 a tối đa)

Cách ly: kênh 2 kV trên tất cả các cổng nối tiếp; 1 kV giữa các cổng Ethernet và mạch I/O

Môi trường:

Nhiệt độ hoạt động: Mạnh40 ° C đến +70 ° C

Nhiệt độ lưu trữ: Mạnh55 ° C đến +100 ° C

Độ ẩm: lên đến 95 % rh, không ngưng tụ

Chức năng sản phẩm

Hoạt động như một Cổng phổ quát và bộ chuyển đổi giao thức, ánh xạ dữ liệu giữa nhiều mạng trường và mạng Ethernet vào các khung ionet xác định. GE IS215UCVGM06A hỗ trợ môi trường giao thức hỗn hợp, cho phép trao đổi dữ liệu liền mạch giữa các công cụ di sản và máy chủ hệ thống điều khiển hiện đại mà không cần thêm bộ định tuyến ngoài hoặc liên kết sợi.

Các mô -đun hỗ trợ cốt lõi

Nhà cung cấp gói I/O: IS42XPSCAH1B cung cấp nguồn điện thoại và kết nối ionet back

Mô -đun điều khiển: Mark VIE CPU (ví dụ: IS200TPROH1C) Cấu hình lưu trữ logic và logic định tuyến

Ethernet Switch: Sê -ri IS420ESWB để phân phối và dự phòng mạng

Các thành phần mở rộng

Các khối đầu cuối có thể cắm: GE IS215UCVGM06A Khối 12 cách cho hệ thống dây điện RS- 485, được khóa để ngăn chặn sai

DIN- Bộ dụng cụ gắn trên đường sắt/bảng điều khiển: clip và giá đỡ để gắn trong vỏ không phải VME hoặc bảng điều khiển

Phụ kiện che chắn: Kẹp cáp và lõi ferrite cho triệt tiêu EMI/RFI trên các liên kết nối tiếp

Bộ điều hợp SFP: Lồng SFP tùy chọn cho các đường lên sợi quang trên các cổng Ethernet

Hỗ trợ phần mềm

Công cụ cấu hình: GE Toolboxst ™ với Trình hướng dẫn mô-đun giao tiếp cho gán giao thức, bảng ánh xạ và quy tắc định tuyến

Chẩn đoán & Giám sát:

Liên kết cổng- Trạng thái và bộ đếm lỗi có thể truy cập thông qua thẻ HMI và OPC

Thông điệp thời gian thực- Độ trễ và số liệu thống kê sử dụng bộ đệm đã đăng nhập vào chẩn đoán điều khiển

Cập nhật chương trình cơ sở: thông qua Toolboxst ™ hoặc TFTP; Hỗ trợ xác minh rollback và CRC an toàn

Tài liệu: Được chi tiết trong Hướng dẫn cài đặt GE Mark VIE/VIES I/O và Hướng dẫn tham khảo mô -đun giao tiếp toàn cầu
