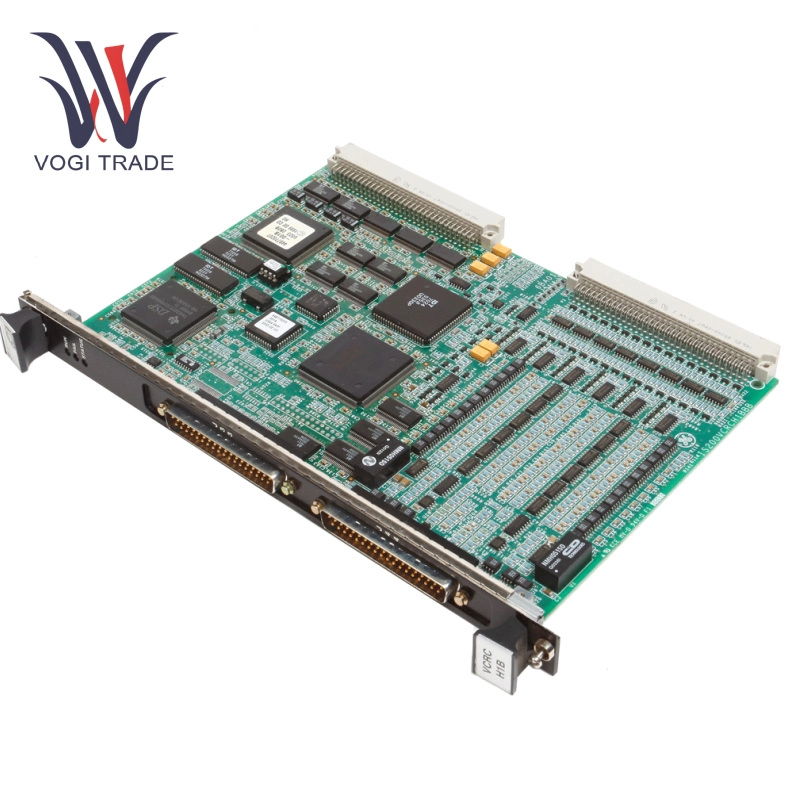

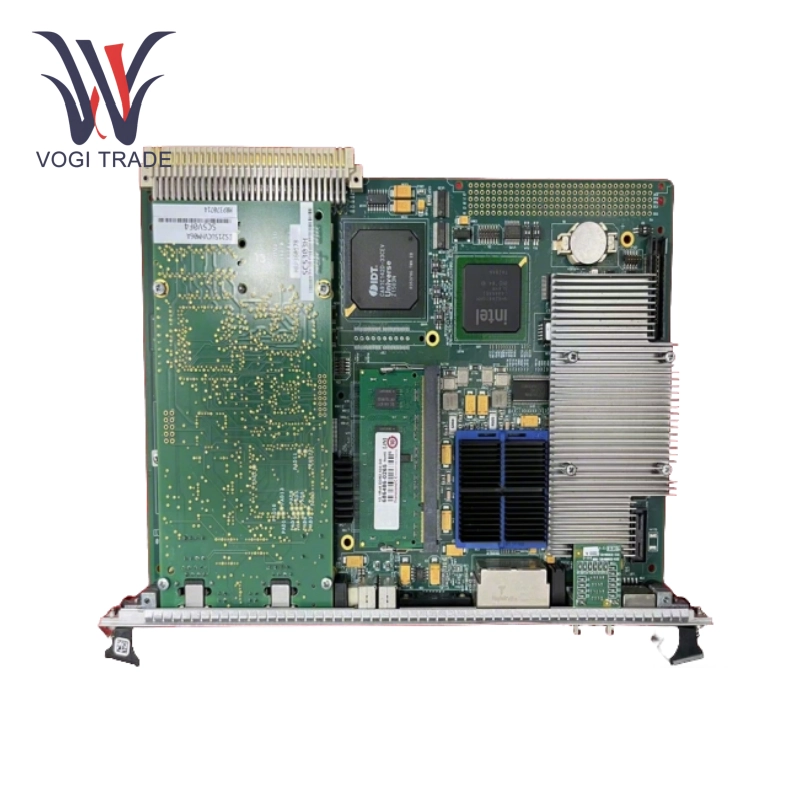

GE IS215UCCAM03A

Thông số kỹ thuật

Bộ xử lý: Được trang bị bộ xử lý Intel Pentium M 1.6 GHz (một số phiên bản là Intel Celeron 650 MHz).

Bộ nhớ: tích hợp 256 MB DRAM và bộ nhớ flash 128 MB.

Ethernet: Hỗ trợ 10BASET/100BASETX, cung cấp kết nối Dữ liệu đơn vị (UDH) để liên lạc với HMI, các bộ điều khiển khác và mạng I/O.

Giao diện ISBUS: Hỗ trợ kênh kép, mỗi cổng có thể quản lý 64 tác vụ giao tiếp và phân bổ 224 bit trạng thái (khu vực I/M/T) và 128 bit điều khiển (khu vực q/m/t).

Cổng RS-232C: Được sử dụng để gỡ lỗi thiết bị và cấu hình.

Phạm vi nhiệt độ: -40 ° C đến +85 ° C.

Khả năng mở rộng: GE IS215UCCAM03A hỗ trợ khe cắm thẻ mezzanine (PMC) PCI, các mô-đun chức năng có thể mở rộng, tương thích với mô-đun xe buýt thiên tài và thực hiện điều khiển hợp tác đa thiết bị.

Nguyên tắc cài đặt và hoạt động

Cài đặt vật lý: Kiến trúc CPCI tiêu chuẩn được thông qua và nó cần được đưa vào khe 1 (khe điều khiển chính) của giá CPCI.

Quản lý năng lượng: Được trang bị nguồn cung cấp năng lượng kép Thiết kế dự phòng, hỗ trợ thay thế hoán đổi nóng; Trong quá trình cài đặt, pin CMOS cần được kết nối thông qua một bước nhảy để duy trì đồng hồ thời gian thực.

Khởi động hệ thống: Tải phần mềm điều khiển dựa trên hệ điều hành thời gian thực QNX Neutrino, hỗ trợ các ứng dụng tùy chỉnh cho các kịch bản công nghiệp khác nhau như tuabin hơi nước và tua-bin khí.

Cấu hình mạng: Kết nối UDH qua Ethernet để nhận ra tương tác dữ liệu với máy tính chủ (như phần mềm hộp công cụ); Mạng I/O sử dụng giao thức RS-485 hoặc ISBUS.

Các biện pháp chống can thiệp: Mức phần mềm tích hợp các thuật toán lọc và kiểm tra dự phòng và hợp tác với thiết kế phần cứng để giảm tác động của nhiễu điện từ.

Chức năng cốt lõi

Đa tác vụ: GE IS215UCCAM03A hỗ trợ 64 tác vụ giao tiếp song song, mỗi nhiệm vụ phân bổ độc lập các tài nguyên, phù hợp cho các kịch bản kiểm soát công nghiệp có độ điều khiển cao.

Giám sát thời gian thực: Phản hồi thời gian thực về mô-đun và trạng thái giao tiếp thông qua 224 bit trạng thái và thực hiện các hướng dẫn đầu ra bằng cách sử dụng 128 bit điều khiển để đảm bảo tốc độ phản hồi của hệ thống.

Mở rộng linh hoạt: tích hợp 2 khe PMC, có thể mở rộng đầu vào/đầu ra tương tự, I/O kỹ thuật số và các mô -đun khác (như sê -ri GE IC670).

Thiết kế độ tin cậy cao: được chứng nhận UL và CE, phù hợp với các tiêu chuẩn an toàn quốc tế; Đồng hồ thần đồng hồ bấm giờ (Bộ định thời giám sát) để ngăn chặn sự bế tắc của chương trình.
