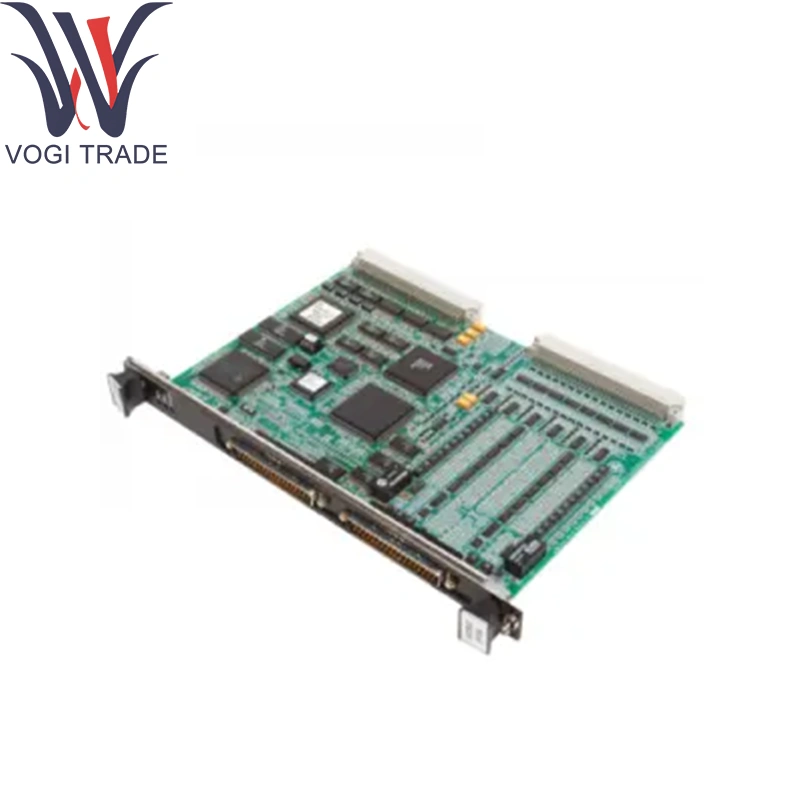

GE IS210WSVOH1A Bảng điều khiển servo

GE IS210WSVOH1A Các thông số kỹ thuật của Bảng điều khiển servo

GE IS210WSVOH1A Đầu vào mức nước:

Các kênh cảm biến cầu 4 × (cho đầu dò cầu điện trở)

Kích thích: 5VDC danh nghĩa (phạm vi 4 6V6V)

Độ nhạy: 1 trận20mv/v

Độ phân giải: 24-bit δς adc

Tỷ lệ lấy mẫu: 100 mẫu/giây mỗi kênh

GE IS210WSVOH1A Valve-Drive Đầu ra:

Đầu ra của trình điều khiển thu thập mở 8 ×

Điện áp tải: 24VDC danh nghĩa (18 Ném32VDC)

Lái xe hiện tại: tối đa 500mA mỗi kênh

Tốc độ chuyển đổi: bật ≤5ms; tắt ≤3ms

Sự cô lập: Kênh được gia cố và kênh đến mặt đất (> 1kV)

Chẩn đoán: Phát hiện lỗi ở mức độ nước trên mỗi kênh (mở/ngắn) và cảm biến tải trọng tải của van

Đầu nối: Hai đầu nối nối nối nền kiểu DIN 50 chân; Kết nối dây điện qua các khối đầu cuối có thể cắm được

GE IS210WSVOH1A Môi trường:

Nhiệt độ hoạt động: Hàng30 ° C đến +65 ° C

Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C

Độ ẩm: lên đến 95% rh, không áp dụng

Chức năng sản phẩm

Các điều kiện và số hóa các tín hiệu cảm biến cấp nước thông qua kích thích cầu chính xác và chuyển đổi ADC, đồng thời cung cấp đầu ra ổ đĩa DC được bảo vệ lỗi đến các van. Báo cáo các bài đọc ở mức độ nước thực và chẩn đoán biến đổi van trên xe buýt Ethernet Ionet đến bộ điều khiển Markvie/VIES để bôi trơn vòng kín và quản lý nước con dấu.

Các mô -đun hỗ trợ cốt lõi

Hãng vận chuyển gói I/O

Mô -đun điều khiển: GE Markvie CPU (ví dụ: IS200TPROH1C)

Bảng I/O bổ sung:

Trình điều khiển điện từ/chuyển tiếp (IS200SRTDH2A)

Đầu vào áp suất tương tự (IS220PAICH1A)

Bảng đầu vào rời rạc (IS200TICiH2A)

Các thành phần mở rộng

Các khối đầu cuối có thể cắm: Khối kẹp vít được khóa cho các mạch nước và mạch van

Bộ dụng cụ bộ điều hợp DIN-RAIL: Clip và giá đỡ để gắn bảng trên đường ray 35mm

Phụ kiện che chắn: Kẹp chắn cáp cho triệt tiêu EMI trên các đường cầu cấp thấp

Đồ đạc hiệu chuẩn: Bộ hiệu chuẩn kích thích cầu 5V bên ngoài để xác minh tại chỗ

Hỗ trợ phần mềm

GE IS210WSVOH1A Cấu hình & Hiệu chỉnh:

Kích thích và chia tỷ lệ cảm biến cầu thông qua các mẫu Gecontrolst ™/ToolBoxst ™

Trình hướng dẫn hiệu chuẩn trực tuyến để điều chỉnh không/nhịp của các kênh cấp nước

Cài đặt giới hạn dòng điện đầu ra của van được cấu hình trong công cụ kỹ thuật

GE IS210WSVOH1A Chẩn đoán & Giám sát:

Các báo động mạch mở, quá dòng và ngắn mạch cho các mạch nước và van được báo cáo trong các thẻ HMI và OPC-DA

Tự kiểm tra sức mạnh với các cờ chẩn đoán có thể truy cập thông qua chẩn đoán điều khiển

Cập nhật chương trình cơ sở: Được phân phối như một phần của các bản phát hành hệ thống Markvie; Áp dụng thông qua Toolboxst ™

Tài liệu: chi tiết trong Hướng dẫn cài đặt GE Markvie/VIES I/O và Hướng dẫn tham khảo mô-đun đầu ra cấp nước & van
