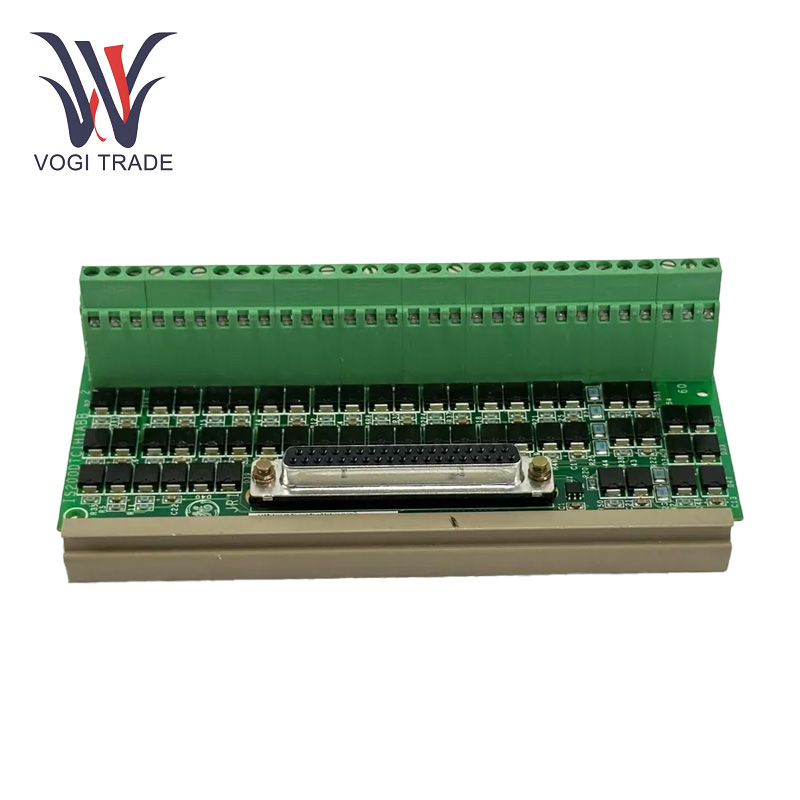

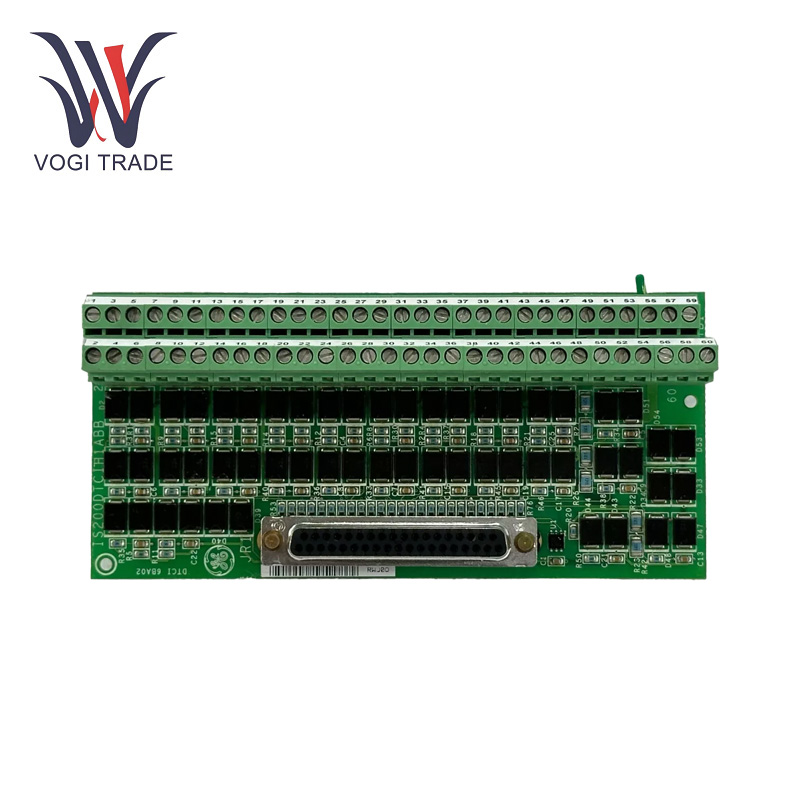

GE IS210DTTCH1A

Tham số vận hành

Điện áp đầu vào:24V DC

Phạm vi nhiệt độ hoạt động:-40 ° C đến +70 ° C.

Phạm vi nhiệt độ lưu trữ:-40 ° C đến +85 ° C.

Độ ẩm:5% đến 95%

Đầu vào cặp nhiệt điện:Hội đồng quản trị hỗ trợ 12 đầu vào cặp nhiệt điện, phù hợp với các loại cặp nhiệt điện khác nhau cho các nhu cầu đo nhiệt độ khác nhau.

Điều hòa tín hiệu:Điều hòa tín hiệu tích hợp đảm bảo đọc nhiệt độ chính xác bằng cách giảm thiểu nhiễu và nhiễu.

Bồi thường giao lộ lạnh:Hội đồng có khả năng tham chiếu giao thoa lạnh để duy trì độ chính xác đo lường trong các điều kiện môi trường khác nhau.

Tính năng sản phẩm

Chức năng bảng đầu cuối:Lắp ráp bảng thiết bị đầu cuối chính cho liên hệ và hoạt động như một giao diện cho các thiết bị dựa trên trường khác nhau để giao tiếp từ các cảm biến đến hệ thống điều khiển.

Điều hòa và truyền tín hiệu:GE IS210DTTCH1A thực hiện điều hòa tín hiệu của các tín hiệu đầu vào.

Thu thập dữ liệu nhiệt độ:Chức năng chính của GE IS210DTTCH1A là thu thập dữ liệu nhiệt độ từ các cặp nhiệt điện được kết nối và truyền thông tin này đến hệ thống điều khiển để giám sát và phân tích.

Xử lý dữ liệu:Dữ liệu được tạo bởi các cặp nhiệt điện cần xử lý đầy đủ, vì vậy bảng có thể bao gồm điều hòa tín hiệu, tuyến tính hóa và các kỹ thuật khác để đảm bảo rằng dữ liệu là hữu ích.

Cài đặt

Quy trình gắn kết:Hãy chắc chắn rằng đường ray DIN được lắp đặt tốt trong tủ điều khiển. GE IS210DTTCH1A giờ đây có thể dễ dàng gắn vào đường ray DIN. Nhiều bảng có thể được đặt cạnh nhau trên cùng một đường ray DIN vì thiết kế có thể xếp chồng lên nhau.

Nền tảng:Số bộ phận cho biết bảng sử dụng hai kết nối vít SCOM cho kết nối mặt đất. Chúng phải được kết nối đúng khi cài đặt. Kết nối mặt đất hỗ trợ trong việc giảm thiểu tiếng ồn điện và đảm bảo các chức năng của bảng một cách an toàn. Hãy chắc chắn để vặn các ốc vít SCOM rất chặt để xác nhận đường dẫn tốt.

Kết nối với VTCC:Sử dụng một đầu nối cáp 37 - tiêu chuẩn duy nhất để kết nối GE IS210DTTCH1A với bảng xử lý bộ điều chỉnh nhiệt VTCC. Đảm bảo rằng đầu nối được chèn và khóa hoàn toàn tại chỗ để ngăn chặn mọi kết nối lỏng lẻo có thể dẫn đến mất tín hiệu hoặc hoạt động không liên tục.

Phạm vi ứng dụng

Tua bin khí:Phân tích các nhà máy điện tuabin khí, GE IS210DTTCH1A được triển khai để theo dõi nhiệt độ của các bộ phận khác nhau của tuabin khí. Nó có thể được giao tiếp để cung cấp dữ liệu nhiệt độ thời gian thực cho hệ thống điều khiển bằng cách gắn cặp nhiệt điện vào đầu vào của nó. Dữ liệu này giúp tăng cường hoạt động của tuabin khí vì nó được sử dụng để đốt nhiên liệu hiệu quả và tránh các thành phần quan trọng nóng lên trong trường hợp bị trục trặc.

Tua bin hơi nước:Trong miền phát điện dựa trên tuabin hơi nước, bảng có thể được tích hợp để theo dõi nhiệt độ của hơi nước ở các giai đoạn khác nhau của chu kỳ tuabin. Làm như vậy giữ cho tuabin hơi nước hoạt động hiệu quả và nhà máy điện chạy trong điều kiện an toàn.

Xử lý kim loại: Trong các quá trình luyện kim loại và rèn, điều quan trọng là kiểm soát nhiệt độ. GE IS210DTTCH1A được sử dụng để theo dõi lò hoặc phôi kim loại cho nhiệt độ. Độ chính xác như vậy cho phép kiểm soát quá trình sưởi ấm và làm mát chính xác, dẫn đến các sản phẩm kim loại chất lượng cao.

Xử lý hóa học:Bảng có thể được sử dụng để theo dõi và kiểm soát nhiệt độ của các tàu phản ứng trong các nhà máy hóa học, nơi các phản ứng thường diễn ra ở một số nhiệt độ nhất định. Điều này cũng đảm bảo rằng các phản ứng hóa học xảy ra như mong muốn, giúp tối đa hóa năng suất sản phẩm trong khi hạn chế khả năng các phản ứng bên không mong muốn xảy ra.

Khắc phục sự cố

Bài đọc nhiệt độ không chính xác:Kết nối cặp nhiệt điện bị lỗi, cấu hình loại nhiệt điện không chính xác hoặc nhiễu môi trường.

Sửa chữa:Kiểm tra xem tất cả các kết nối cặp nhiệt điện được bảo mật và cấu hình đúng, xác nhận loại cặp nhiệt điện chính xác được chọn trong cấu hình hệ thống và giám sát nhiễu điện bên ngoài hoặc các yếu tố môi trường có thể ảnh hưởng đến việc đọc.

Mất tín hiệu:Kiểm tra dây cặp nhiệt điện để liên tục và toàn vẹn; Đảm bảo cáp 37 chân được kết nối an toàn và không bị hư hại.
