GE IS200WREAH1ACB

Tổng quan về sản phẩm

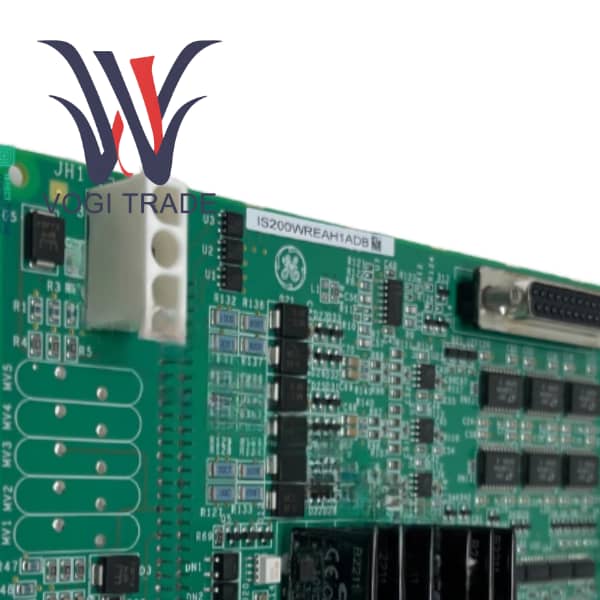

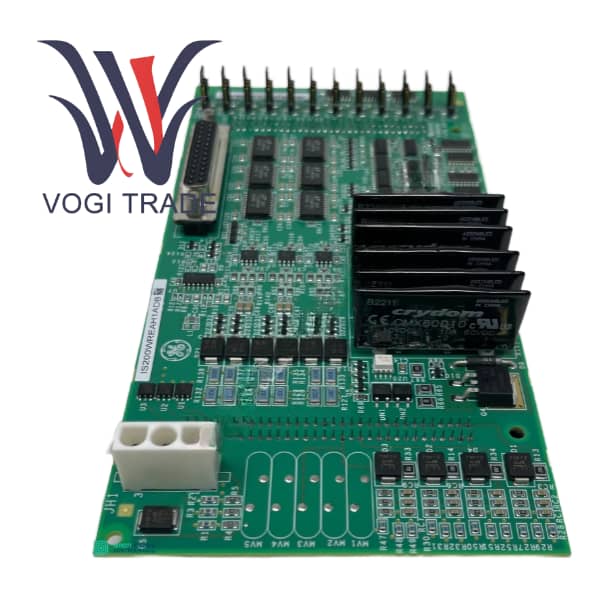

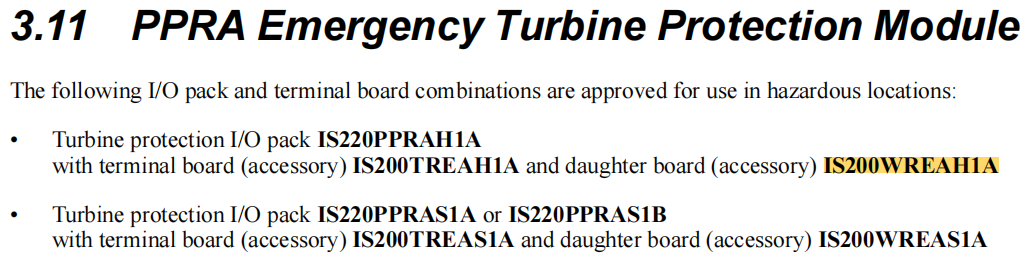

IS200WREAH1ACB là Bảng giao diện ngắt khẩn cấp tuabin được thiết kế bởi GE Energy cho hệ thống điều khiển tuabin hơi/tua bin khí/tua bin Mark VIe.

Đây là card bo mạch phụ được lắp đặt trong vỏ PPRA. Nó thường được sử dụng cùng với bo mạch xử lý chính TREA như một thẻ bo mạch đối tác.

Trong kiến ​​trúc TMR hoặc Dual của Mark VIe, thẻ bảng WREA chịu trách nhiệm xử lý các tín hiệu ngắt được nối dây cứng từ cơ sở và trực tiếp điều khiển rơ-le ngắt để cắt nguồn cung cấp nhiên liệu, đóng vai trò là tuyến phòng thủ cuối cùng để bảo vệ sự an toàn của thiết bị.

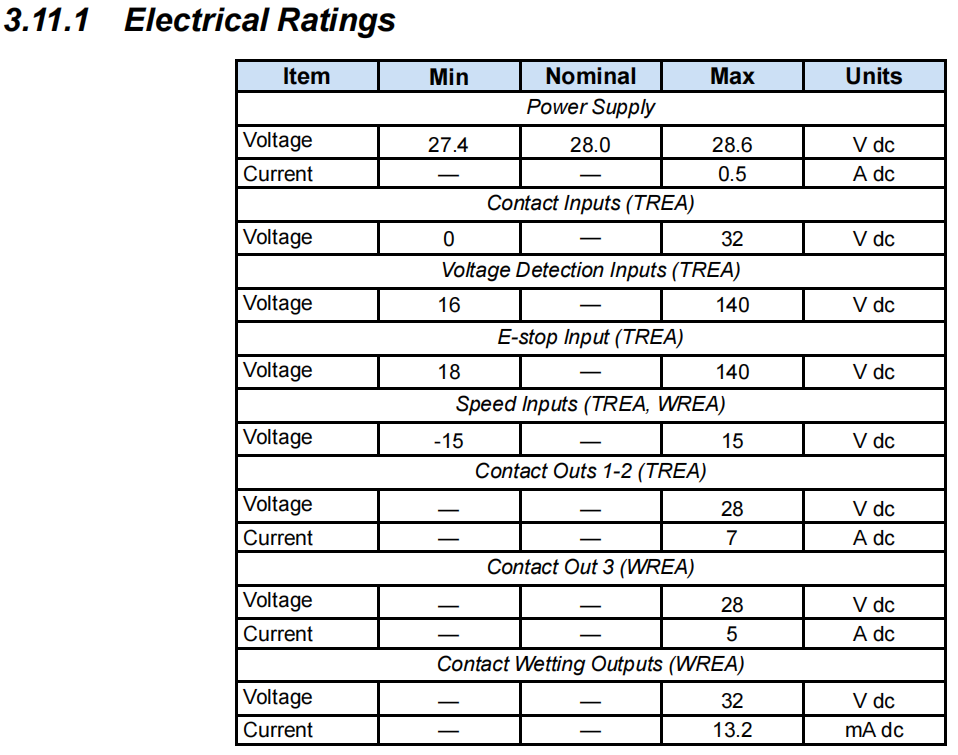

Tính năng chức năng sản phẩm

Card bảng IS200WREAH1ACB được thiết kế đặc biệt để nhận tín hiệu "tiếp xúc khô" hoặc "tiếp xúc ướt" từ trang web. Khi phát hiện tín hiệu nguy hiểm, nó sẽ ngay lập tức cắt nguồn điện cung cấp cho van ngắt nhiên liệu và thực hiện tắt khẩn cấp.

Nó sử dụng các linh kiện cấp công nghiệp và có khả năng chống nhiễu điện từ, đảm bảo hoạt động ổn định trong môi trường có độ rung tuabin cao và nhiễu điện từ cao.

Card board thường có đèn LED hiển thị trạng thái nguồn, trạng thái hoạt động và phát hiện trạng thái đầu vào chuyến đi cụ thể.

Là một phần của mô-đun PPRA, sự kết hợp giữa WREA và TREA giúp tách biệt bộ xử lý và giao diện, tạo điều kiện thuận lợi cho việc bảo trì và thay thế.

Thiết kế tuân theo nguyên tắc an toàn lỗi. Khi thẻ bo mạch bị mất nguồn hoặc trục trặc, nó thường kích hoạt cơ chế an toàn để ngăn chặn nguy hiểm xảy ra.

Trường hợp sử dụng thực tế

Khủng hoảng ở nhà máy điện chu trình hỗn hợp

Vào ban đêm, phụ tải của nhà máy điện thấp và các tổ máy ở trạng thái quay tốc độ thấp. Đột nhiên, do hệ thống bôi trơn bị lỗi, cảm biến nhiệt độ của ổ trục tuabin cho thấy nhiệt độ tăng vọt lên 120oC trong vòng 0,5 giây. Card bo mạch IS200WREAH1A được cài đặt trong mô-đun PPRA của tủ Mark VIe. Công tắc nhiệt độ hoạt động, đóng tín hiệu tiếp điểm khô và truyền nó đến kênh đầu vào của thẻ bo mạch WREA. WREA truyền tín hiệu tới bộ xử lý TREA. Logic TREA đánh giá đây là sự cố tắt khẩn cấp và ngay lập tức đưa ra lệnh hành động cho WREA. Rơle bên trong thẻ bảng WREA hoạt động, cắt nguồn điện cung cấp cho cuộn dây điện từ của van cắt nhiên liệu. Thiết bị tắt an toàn trong vòng 2 giây, tránh các tai nạn lớn về thiết bị như cháy ổ trục và cong rôto.

Hướng dẫn cài đặt

Cảnh báo! Trước khi cài đặt, hãy nhớ tắt nguồn hoặc xác nhận rằng tính năng trao đổi nóng được hỗ trợ. Khi lắp đặt trong HazLoc phải tuân thủ các quy định về chống cháy nổ.

bước

Đeo dây đeo cổ tay chống tĩnh điện.

Căn chỉnh card bo mạch với các thanh ray của khung PPRA và đẩy nó vào một cách nhẹ nhàng cho đến khi các đầu nối ăn khớp hoàn toàn.

Siết chặt các Đầu phun ở cả hai đầu của bo mạch để đảm bảo sự tiếp xúc tốt giữa bo mạch và Bảng nối đa năng.

Kết nối các đường tín hiệu tại chỗ với các khối đầu cuối tương ứng của thẻ bo mạch WREA.

Sau khi bật nguồn, hãy quan sát các đèn LED trên bo mạch. PWR phải luôn sáng đèn xanh, OK phải là đèn nhấp nháy màu xanh lục và TRIP phải tắt.
