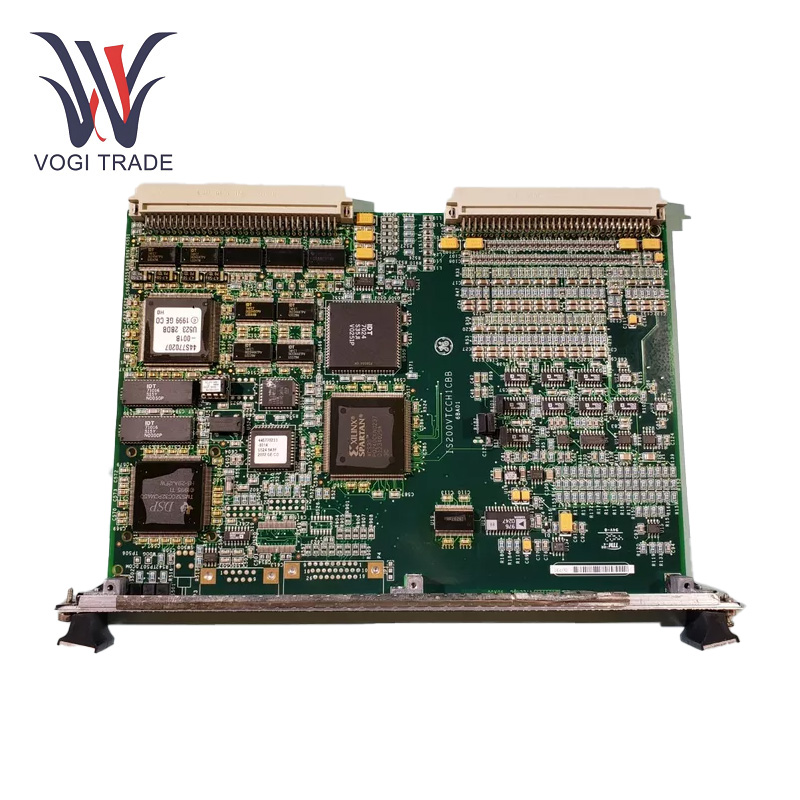

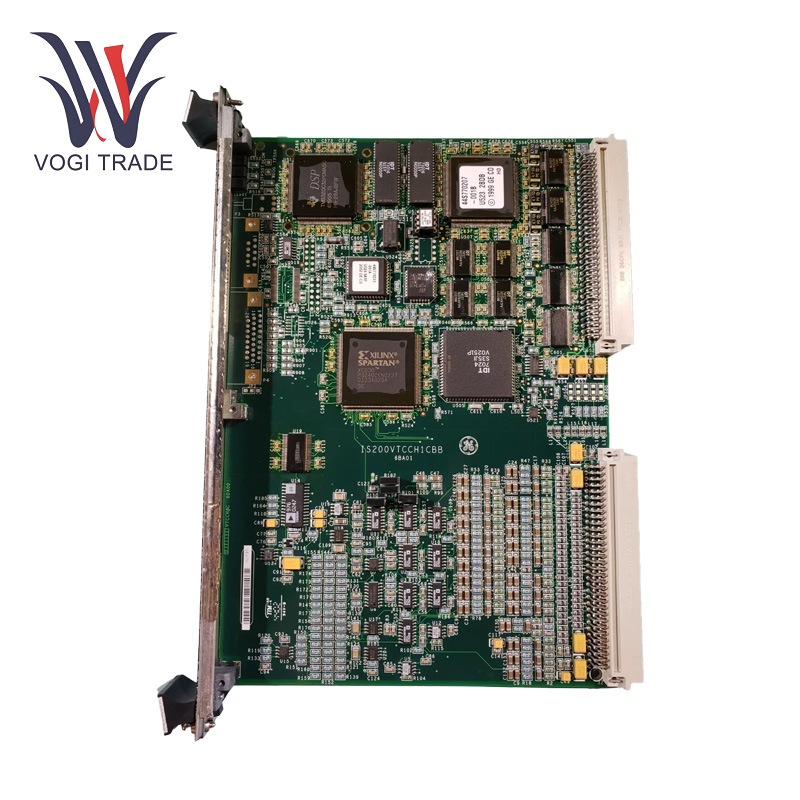

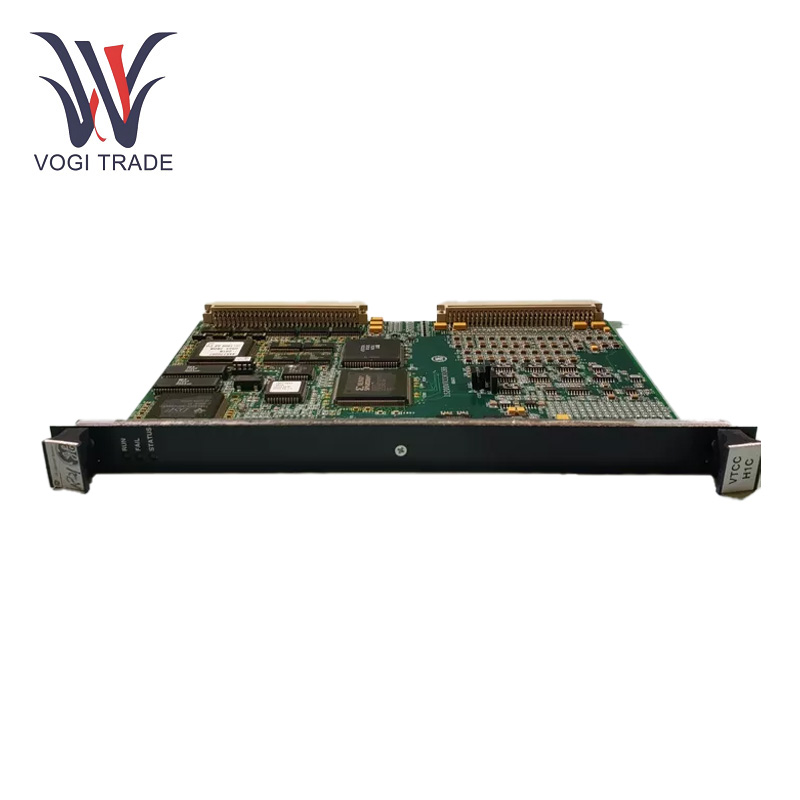

GE IS200VTCCH1C

Tham số hoạt động

Điện áp cung cấp điện: Hoạt động với nguồn điện DC 24V.

Phạm vi nhiệt độ:-40 ° C đến +85 ° C.

Xử lý tín hiệu: Các quá trình tín hiệu tương tự và kỹ thuật số, xử lý đầu vào từ các cảm biến và đầu ra khác nhau để điều khiển bộ truyền động.

Cấu hình vòng lặp điều khiển:Hỗ trợ nhiều vòng điều khiển, cho phép điều chỉnh chặt chẽ các thông số tuabin như tốc độ, áp suất và nhiệt độ.

Đầu vào và đầu ra: Có khả năng xử lý một loạt các tín hiệu cảm biến và bộ truyền động, bao gồm LVDT để phản hồi chính xác.

Tính năng sản phẩm

Tổng kiểm soát tốc độ tuabin: GE IS200VTCCH1C là một phần không thể thiếu của hệ thống có nhiệm vụ là kiểm soát cũng như điều chỉnh tốc độ tuabin để đảm bảo hoạt động an toàn và hiệu quả của tuabin.

An toàn và bảo vệ: Trong suốt hoạt động, nó theo dõi các tham số thiết yếu và một khi các điều kiện bất thường xảy ra, nó thực hiện các hành động bảo vệ.

Giao tiếp với các thành phần khác:Các giao diện GE IS200VTCCH1C với các bảng điều khiển tuabin, cảm biến và bộ truyền động khác để tạo thành một giải pháp tích hợp để kiểm soát tuabin.

Nhiệt độ đầu vào và chuyển đổi: Tại lõi của nó, GE IS200VTCCH1C đóng vai trò là bảng đầu cuối đầu vào cặp nhiệt điện. Nó lấy tín hiệu cặp nhiệt độ tương tự và biến chúng thành dữ liệu kỹ thuật số với bộ chuyển đổi A/D 16 bit bên trong của nó. Dữ liệu được trình bày ở định dạng kỹ thuật số dễ dàng hơn cho các hệ thống điều khiển khác hoạt động, cho phép hiệu suất nhiệt độ chính xác trong các quy trình công nghiệp.

Phát hiện lỗi và chỉ định: Đi kèm với tích hợp trong chẩn đoán phát hiện bất kỳ lỗi nào trong hoạt động của nó. Trên mặt trước của nó, nó có ba thành phần LED: "chạy" màu xanh lá cây dẫn đến chỉ ra rằng thiết bị đang hoạt động bình thường, "lỗi" màu đỏ đã chỉ ra một lỗi trong bảng và đèn LED "trạng thái" màu cam cung cấp thêm thông tin về trạng thái của bảng. Hệ thống cảnh báo rất rõ ràng này cho phép nhân viên bảo trì đáp ứng nhanh hơn với các vấn đề trên bảng, dẫn đến thời gian chết ít hơn và sửa chữa nhanh hơn.

Cài đặt

Giá đỡ giá đỡ: GE IS200VTCCH1C được thiết kế để lắp đặt vào khe giá VME tiêu chuẩn. Nó đặt vào kiến ​​trúc VME mô -đun của hệ thống điều khiển Mark VI.

Kết nối: Nó giao diện I/O với các thành phần Mark VI khác cho hoạt động Bảng điều khiển có các khối đầu cuối được cung cấp cho hệ thống dây điện cho các thiết bị hiện trường.

Điều khiển: Cài đặt jumper và tham số cấu hình cho mỗi bảng điều khiển phải được cố định tổng thể theo nhu cầu. Điều này đảm bảo hiệu suất cao nhất và an toàn.

Phạm vi ứng dụng

Tua bin khí và hơi nước:GE IS200VTCCH1C được sử dụng rộng rãi trong các cơ sở phát điện để kiểm soát các tuabin khí và hơi nước, cho phép chúng hoạt động trong các tham số mong muốn.

Tự động hóa công nghiệp: Đối với sự kiểm soát chính xác đối với các hệ thống cơ học trong tòa nhà, các ứng dụng như vậy được áp dụng cho các nhà máy hóa học hoặc một số quy trình công nghiệp dựa trên máy móc giống như tuabin.

Khắc phục sự cố

Kiểm tra trực quan:Tìm kiếm các dấu hiệu thiệt hại vật lý cho bảng, các điểm kết nối hoặc các thành phần bị cháy, đặc biệt là gần các đầu nối nguồn và các đầu cuối I/O.

Kiểm tra tín hiệu: Thực hiện kiểm tra chẩn đoán để đảm bảo tín hiệu đầu vào và đầu ra như mong đợi. Đảm bảo tín hiệu phản hồi được giữ hợp lệ.

Các chỉ số trạng thái được thiết kế: Bảng điều khiển phía trước của IS200VTCCH1C có đèn LED chẩn đoán hiển thị trạng thái của bảng. Đây là những điều kiện lỗi như LED không thành công hoặc và LED ngoài phạm vi.

Kiểm tra tính toàn vẹn của đầu nối: Kiểm tra tất cả các đầu nối để đảm bảo chúng được kết nối đúng cách, không có sờn hoặc ăn mòn trên hệ thống dây điện.

Kiểm tra cấu hình: Xác minh cài đặt nhảy và các tham số cấu hình khác được đặt trên mỗi yêu cầu của hệ thống tuabin. Sai lầm trong cấu hình cũng có thể gây ra các vấn đề hoạt động hoặc an toàn.
