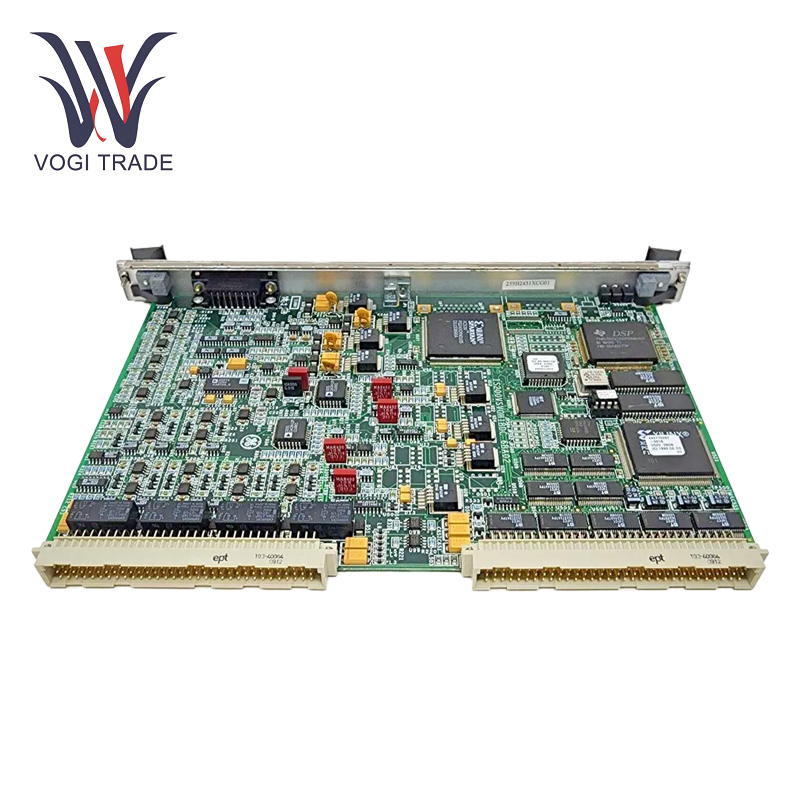

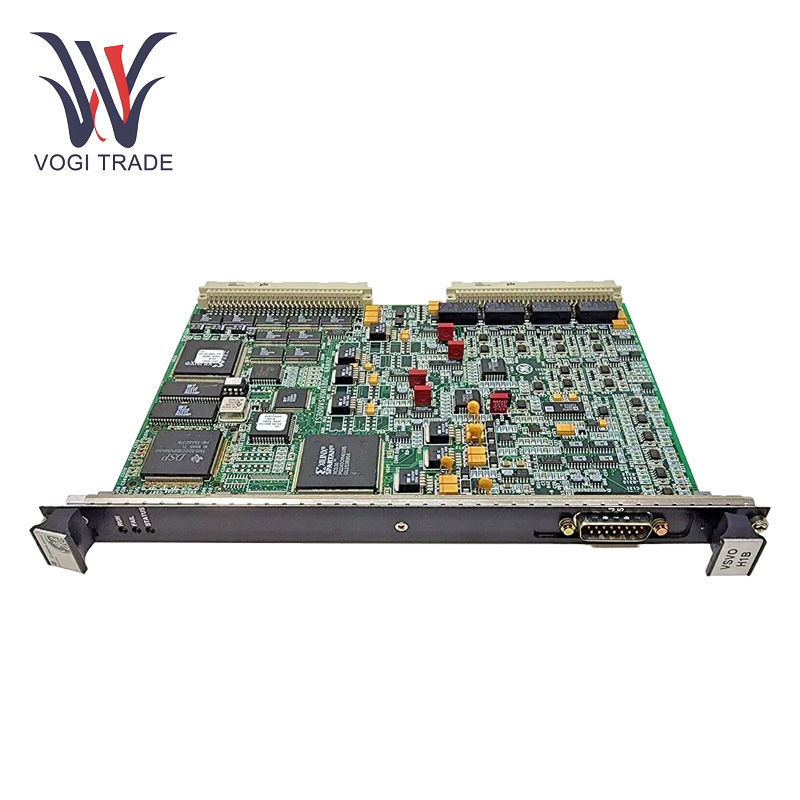

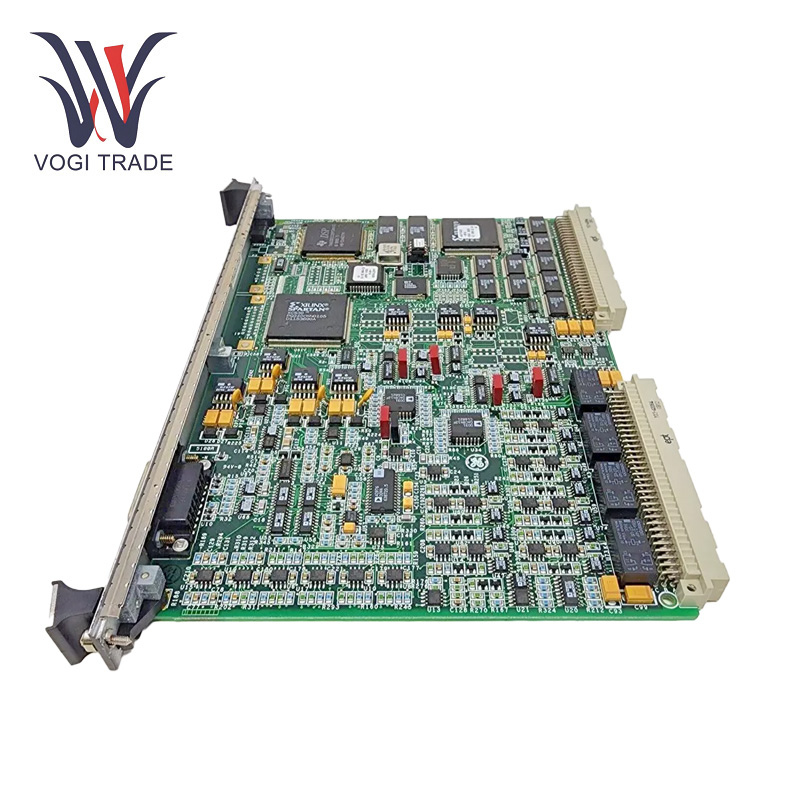

GE IS200VSVOH1B

Tham số hoạt động

Kênh điều khiển servo: Quản lý bốn van servo thủy lực điện, mỗi van cung cấp đầu ra dòng hai chiều để điều khiển van hơi nước và nhiên liệu.

Phản hồi vị trí: Sử dụng các máy biến áp vi phân biến tuyến tính (LVDT) cho phản hồi vị trí van chính xác, hỗ trợ tối đa sáu đầu vào LVDT.

Kích thích LVDT: Tạo điện áp kích thích sóng hình sin 3,2 kHz cho LVDT, đảm bảo cảm biến vị trí chính xác.

Đầu vào tốc độ xung: Bao gồm ba đầu vào dòng xung cho các ứng dụng đo tốc độ dòng nhiên liệu.

Phạm vi nhiệt độ: -40 ° C đến +85 ° C.

Tính năng sản phẩm

Cung cấp và phân phối điện: GE IS200VSVOH1B về cơ bản là một trung tâm quyền lực. Phân tích sức mạnh đến và sau đó phân phối nó theo cách quy định cho các hệ thống con khác nhau.

Điều hòa và chuyển đổi tín hiệu: GE IS200VSVOH1B có khả năng điều hòa tín hiệu tinh vi. Nó có khả năng số hóa tín hiệu tương tự từ các cảm biến để chúng có thể được xử lý bởi các bộ điều khiển kỹ thuật số. Một chức năng khác là định hình các tín hiệu từ các nguồn bên ngoài để đáp ứng nhu cầu trở kháng mạch bên trong, hỗ trợ tính toàn vẹn tín hiệu trong khi giảm xâm nhập nhiễu.

Hỗ trợ giao diện truyền thông: Cũng như bộ điều khiển nhúng cơ bản Đây là SCU, nó chia sẻ giao diện truyền thông hỗ trợ nhiều cổng giao tiếp. GE IS200VSVOH1B có lẽ cũng có cổng Ethernet để giao tiếp tốc độ cao với các hệ thống điều khiển khác và các trạm giám sát từ xa. Nó cũng có các giao diện nối tiếp như 232 và 485 Rupee, cho phép tương thích với các thiết bị cũ và hiệu suất ở các địa điểm công nghiệp ồn ào. Sử dụng các giao thức truyền thông, các giao diện này giúp thích ứng với nhiều loại thiết lập tự động hóa công nghiệp.

Cài đặt

Gắn kết: GE IS200VSVOH1B đi vào bất kỳ một khe nào của giá VME và các đòn bẩy trên và dưới cùng tham gia vào các đầu nối cạnh.

Bảo đảm: Siết chặt các ốc vít bị giam cầm ở trên và dưới của bảng điều khiển phía trước để bảo đảm bảng.

Kết nối: Giao diện tín hiệu nên sử dụng các dây cáp được kết nối với đầu nối J5 trong bảng điều khiển phía trước và các đầu nối J3/J4 trong bảng nối tiếp VME.

Tăng sức mạnh: Nâng cao giá VME Sau khi cài đặt, theo dõi đèn LED bảng điều khiển phía trước và kiểm tra các chỉ định chẩn đoán.

APhạm vi pplication

Tua bin khí và hơi nước:Kiểm soát các van nhiên liệu và hơi nước để duy trì hiệu quả tuabin.

Cây sức mạnh gen: Tối ưu hóa cài đặt tuabin để sản xuất năng lượng được phép.

Kiểm soát quá trình công nghiệp: Điều khiển máy móc GE IS200VSVOH1B này đòi hỏi sự điều chỉnh chính xác dòng chất lỏng và định vị van trong các quy trình công nghiệp quan trọng.

Khắc phục sự cố

Kiểm tra trực quan: Kiểm tra bảng về thiệt hại vật lý, kết nối lỏng lẻo hoặc các dấu hiệu quá nóng.

Chỉ số LED: Kiểm tra đèn LED bảng điều khiển phía trước Chạy Blink Blink có nghĩa là hoạt động bình thường, Fail Solid Red cho biết lỗi và trạng thái Blink Blink cho biết điều kiện báo động.

Xác minh tín hiệu: Sử dụng các công cụ chẩn đoán để xác minh tính toàn vẹn của tín hiệu phản hồi LVDT, đầu ra hiện tại của servo và đầu vào tốc độ xung.

Kiểm tra cấu hình: Kiểm tra các cài đặt nhảy và cấu hình jumper có tương ứng với các yêu cầu của hệ thống và ứng dụng

Điều kiện môi trường: Môi trường hoạt động phải tuân thủ các phạm vi nhiệt độ và độ ẩm được chỉ định để tránh ảnh hưởng đến hiệu suất.
