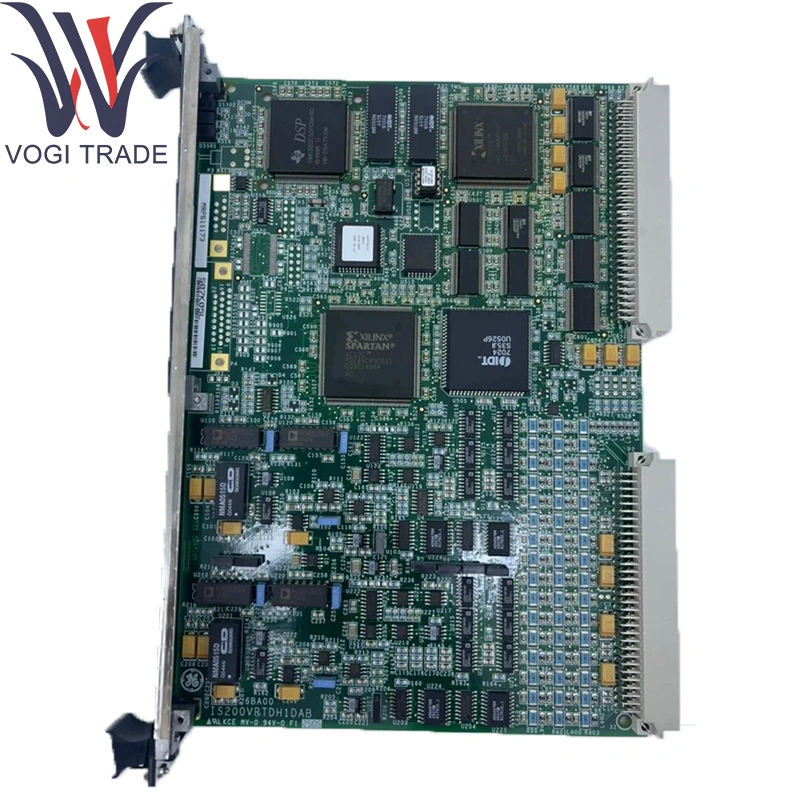

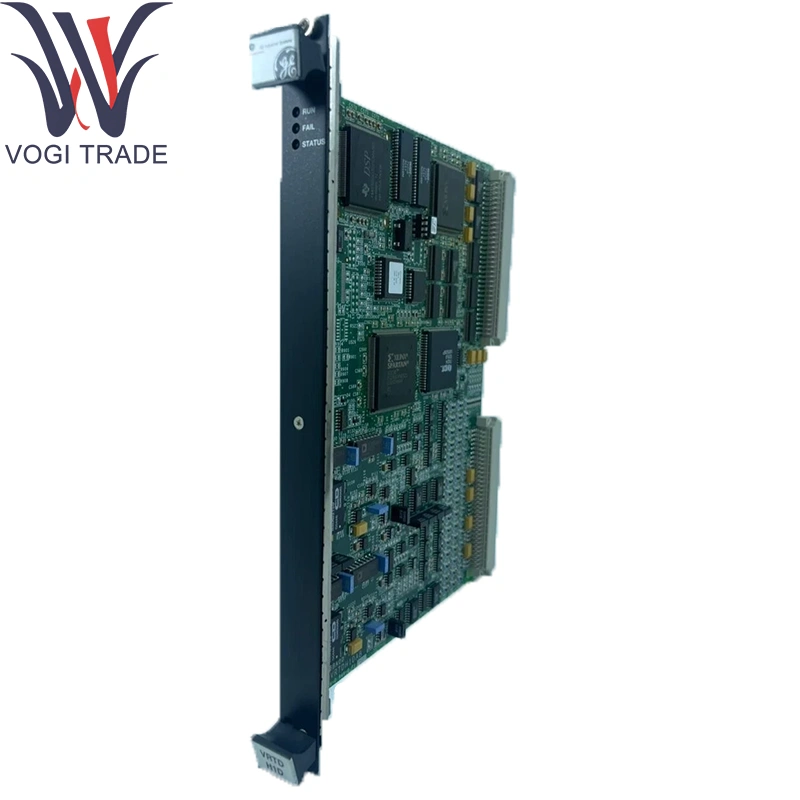

GE IS200VRTDH1D

Thông số kỹ thuật

Kênh:

Đầu vào 4 × Rung (Tín hiệu gia tốc của IEPE/± 10 V)

Đầu vào 4 × RTD (PT100/PT1000, 2-/3-/4-WIRE)

Đầu vào rung:

Loại tín hiệu: Được xây dựng trong kích thích dòng điện không đổi (4 mA) cho các cảm biến IEPE hoặc đầu vào trực tiếp ± 10 V

Băng thông: 0,1 Hz đến 5 kHz

Độ phân giải: 24 bit Δς adc

Tỷ lệ lấy mẫu: lên đến 10 kHz mỗi kênh, được đồng bộ hóa

Bảo vệ đầu vào: ± 35 V Kẹp, Bảo vệ phân cực ngược

Đầu vào RTD:

Các loại được hỗ trợ: Tiêu chuẩn PT100 (IEC-751); PT1000 được hỗ trợ tùy chọn thông qua mẫu kỹ thuật

Độ chính xác: ± 0,1 ° C ở 0 ° C đến ± 0,2 ° C tỷ lệ

Độ phân giải: 0,01 ° C.

Tỷ lệ lấy mẫu: 10 mẫu/giây mỗi kênh

Bồi thường lạnh: Không cần thiết; Đo kháng trực tiếp

Sự cô lập: Kênh gia cố- kênh và kênh (> 1 kV) cho tất cả các kênh

Môi trường:

Nhiệt độ hoạt động: Hàng30 ° C đến +65 ° C

Nhiệt độ lưu trữ: Mạnh40 ° C đến +85 ° C

Độ ẩm: lên đến 95 % rh, không ngưng tụ

Các tham số này áp dụng cho GE IS200VRTDH1D.

Chức năng sản phẩm

GE IS200VRTDH1D tích hợp rung động và chẩn đoán nhiệt độ tốc độ cao vào một bảng thiết bị đầu cuối duy nhất. Các điều kiện mô-đun, số hóa và tín hiệu gia tốc và điện trở RTD thời gian, chuyển tiếp dữ liệu hiệu suất và sức khỏe thời gian thực trên bus Ethernet Ionet đến Mark VIE CPU để theo dõi rung động, các chuyến đi bảo vệ và phân tích xu hướng nhiệt.

Các mô -đun hỗ trợ cốt lõi

Bộ vận chuyển gói I/o

Mô-đun điều khiển: Mark VIE CPU (ví dụ: IS200TPROH1C) thực hiện logic bảo vệ dựa trên rung động và điều khiển nhiệt

Bảng I/O bổ sung:

Đầu vào riêng biệt tốc độ cao (IS200SDIIH1ADB) để bắt sự kiện

Trình điều khiển điện từ/chuyển tiếp (IS200SRTDH2A)

Áp lực tương tự và đầu vào vòng lặp hiện tại (IS220PAICH1A)

GE IS200VRTDH1D hoạt động trong hệ sinh thái này.

Các thành phần mở rộng

Các khối đầu cuối có thể cắm được: Các khối kẹp vít 34 chiều với các cột chấm dứt khiên cho các tấm chắn gia tốc

Din- Bộ dụng cụ gắn trên đường sắt & bảng điều khiển: Clip bộ điều hợp và khung góc cho lắp đặt đường sắt hoặc bảng điều khiển 35 mm

Phụ kiện che chắn: Kẹp chắn cáp và hạt ferrite để ức chế EMI trên cáp rung

Đồ đạc hiệu chuẩn: Bộ mô phỏng tín hiệu gia tốc và hộp điện trở RTD để xác minh tại chỗ

Bộ dịch vụ phủ phù hợp (cho 1DAB): Bộ dụng cụ dịch vụ tại hiện trường để làm mới lớp phủ chống ẩm

Tất cả các phụ kiện hỗ trợ GE IS200VRTDH1D.

Hỗ trợ phần mềm

Cấu hình & Hiệu chỉnh:

Chế độ kênh-

Các phù thủy hiệu chuẩn trực tuyến cho độ nhạy của gia tốc và điều chỉnh nhịp RTD

Chẩn đoán & Giám sát:

Biên độ rung thời gian thực, cờ kích hoạt tần số- và trạng thái sức khỏe RTD có sẵn trong thẻ HMI và OPC-DA

Tự kiểm tra về bật nguồn với các cờ chẩn đoán trong nhật ký bộ điều khiển

Cập nhật chương trình cơ sở: Được phân phối như một phần của các bản phát hành hệ thống Mark VIE; Áp dụng thông qua Toolboxst ™

Tài liệu: Được chi tiết trong Hướng dẫn cài đặt GE Mark VIE/VIES I/O và Hướng dẫn tham khảo mô -đun đầu vào Rung & RTD

Công cụ phần mềm Cấu hình GE IS200VRTDH1D.
