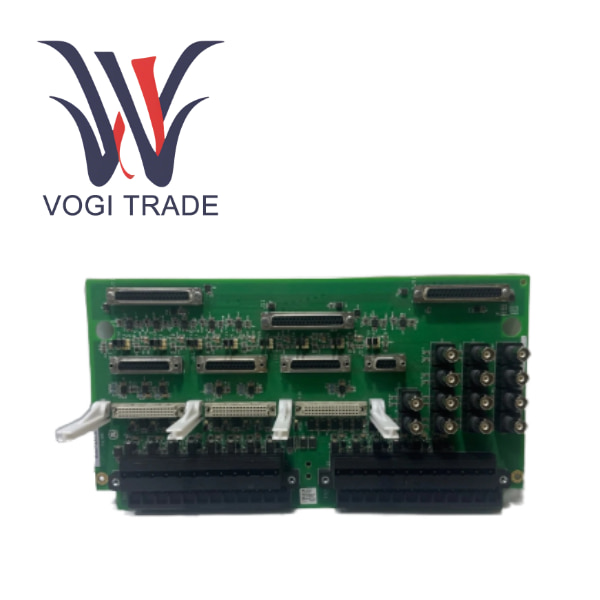

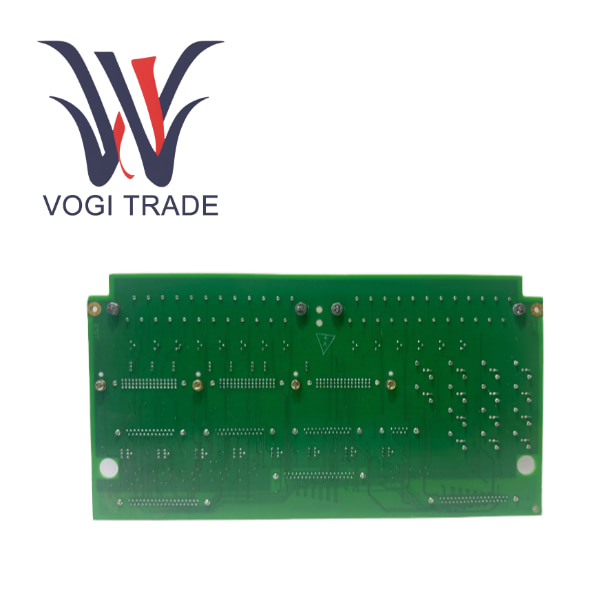

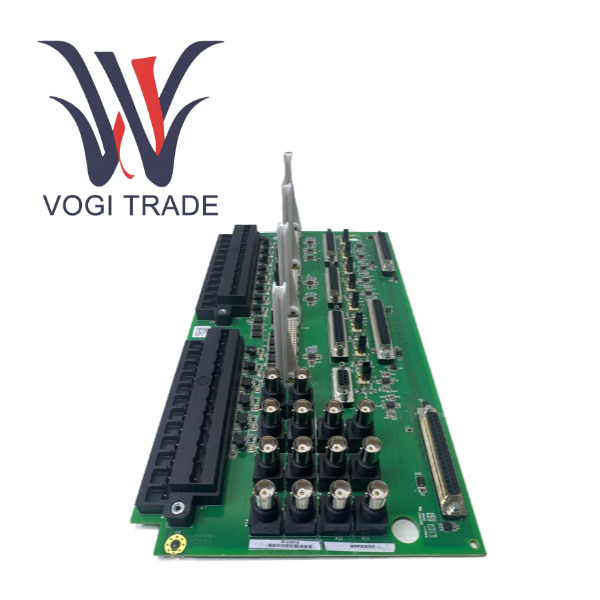

GE IS200TVBAH2ABC

Tổng quan về sản phẩm

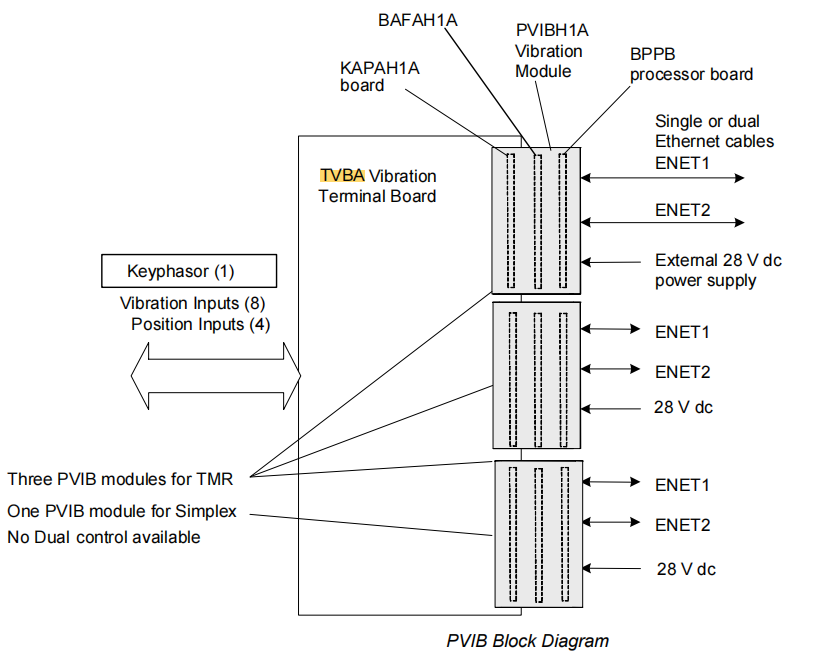

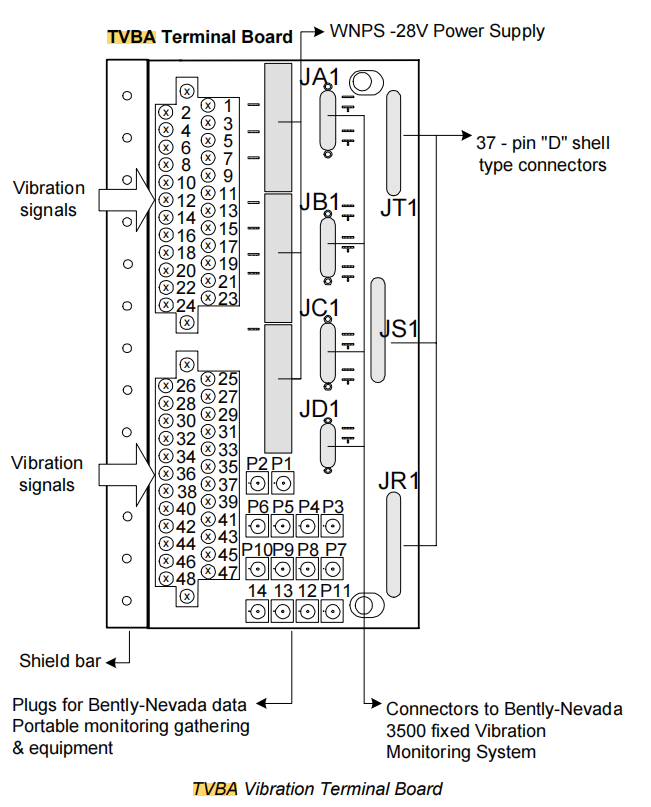

GE IS200TVBAH2ABC là bo mạch đầu vào tín hiệu động mật độ cao, hiệu suất cao được General Electric phát triển đặc biệt cho các tuabin và hệ thống điều khiển quá trình Mark VIe và Mark VIeS. Bo mạch này là thành phần chính của kiến ​​trúc I/O phi tập trung Mark VIe và được thiết kế đặc biệt để giám sát tình trạng và bảo vệ máy móc quay. Chức năng cốt lõi của nó là cung cấp giao diện nối dây vật lý an toàn, đáng tin cậy và có độ ồn thấp cho tín hiệu tương tự dải rộng, mức thấp từ các cảm biến chính xác như cảm biến dòng điện xoáy, gia tốc kế và máy dò địa chấn. Bản thân IS200TVBAH2ABC là một trung tâm hoạt động hoặc trung tâm đầu cuối có mạch điều hòa tín hiệu đơn giản. Các tín hiệu cảm biến tại chỗ được kết nối với bảng đầu cuối này thông qua cáp được bảo vệ, sau đó được truyền qua cáp ruy băng mật độ cao chuyên dụng đến mô-đun bộ xử lý I/O VVIB (Đầu vào rung) hoặc SAMB (Giám sát âm thanh) được lắp đặt trên giá I/O của tủ điều khiển. Thiết kế này đảm bảo rằng các tín hiệu động yếu không bị nhiễu trong quá trình truyền, tạo nền tảng phần cứng vững chắc để đạt được đánh giá tình trạng cơ học chính xác, cảnh báo lỗi sớm và bảo vệ quá giới hạn đáng tin cậy.

Phạm vi ngành ứng dụng

IS200TVBAH2ABC chủ yếu được áp dụng trong các ngành có thiết bị quay lớn và quan trọng và áp dụng hệ thống điều khiển GE Mark VIe/VIeS.

Ngành điện lực

Giám sát độ rung của trục, độ rung của ổ trục và chuyển vị dọc trục của tua bin hơi, tua bin khí, máy phát điện và máy bơm nước cấp.

Dầu mỏ và khí tự nhiên

Giám sát tình trạng cơ học toàn diện cho máy nén đường ống đường dài, máy nén lạnh nhà máy LNG và thiết bị chạy bằng tua-bin trên giàn khoan ngoài khơi.

Công nghiệp hóa chất và hóa dầu

Giám sát các máy móc tuabin quan trọng như bình phản ứng lớn, máy nén khí tổng hợp và máy nén khí Cracking.

Các ngành công nghiệp nặng khác

Giám sát quạt lớn, máy bơm và bộ truyền động chính của máy cán, v.v.

Cập nhật sản phẩm và tiến bộ công nghệ

Các hệ thống ban đầu thường dựa vào hệ thống Bently Nevada 3500 độc lập để theo dõi và bảo vệ rung động, tương tác với DCS thông qua hệ thống dây điện hoặc giao tiếp cứng, dẫn đến tình trạng lưu trữ thông tin và các vấn đề bảo trì phức tạp.

Trong kỷ nguyên Mark VIe, giải pháp tích hợp VVIB/SAMB + TVBA đã được giới thiệu, tích hợp các chức năng bảo vệ cơ bản trong DCS, đạt được sự tích hợp giữa kiểm soát và bảo vệ. Đây là một tiến bộ đáng kể trong thực hành kỹ thuật.

Hiện tại và tương lai

Tốc độ lấy mẫu, độ phân giải và mật độ kênh của các mô-đun I/O hiệu suất cao hơn không ngừng được cải thiện.

Các mô-đun I/O trong tương lai ở cấp độ điện toán biên có thể thực hiện FFT sơ bộ hoặc trích xuất tính năng cục bộ, chỉ tải lên các kết quả chính, từ đó giảm gánh nặng cho mạng và máy chủ.

Đám mây và AI, Dữ liệu rung ban đầu có thể được tải lên đám mây thông qua một cổng an toàn và sử dụng thuật toán AI và ML để dự đoán lỗi và quản lý sức khỏe chính xác hơn.

Thông số sản phẩmcấu trúc và thông số

Dòng sản phẩm               Hệ thống I/O GE Mark VIe / Mark VIeS

Loại mô-đun                 Bảng mạch đầu vào đầu vào rung/dịch chuyển/tăng tốc (Bảng mạch đầu vào đầu vào rung/dịch chuyển/tăng tốc)

Người mẫu                          IS200TVBAH2ABC

Bản sửa đổi phần cứng        H2A

Thông số kênh và tín hiệu

Số lượng kênh đầu vào     8 kênh

Các loại cảm biến được hỗ trợ

Cảm biến dòng điện xoáy        Được sử dụng để đo độ rung của trục, độ dịch chuyển dọc trục, độ giãn nở vi sai, độ lệch tâm và pha phím. Thông thường xuất ra -2V đến -18V DC với tín hiệu rung AC 0-10Vpp được xếp chồng lên nhau.

Gia tốc kế                 Dùng để đo độ rung tuyệt đối của ổ trục hoặc vỏ ổ trục. Có thể hỗ trợ ICP/IEPE hoặc gia tốc kế loại đầu ra sạc.

Cảm biến địa chấn                Dùng để theo dõi rung động tần số thấp.

Nguồn điện kích thích    Đối với gia tốc kế ICP/IEPE, bảng đầu cuối hoặc mô-đun VVIB đi kèm sẽ cung cấp nguồn kích thích dòng không đổi +24V DC, 2-10mA. Đối với các cảm biến dòng điện xoáy, sự kích thích thường được cung cấp bởi bộ tiền khuếch đại (Proximitor) và bo mạch TVBA chỉ nhận tín hiệu đầu ra của nó.

Băng thông tín hiệu             Hỗ trợ tín hiệu băng rộng, với phạm vi điển hình từ 0 Hz đến 10 kHz hoặc thậm chí cao hơn để đáp ứng yêu cầu giám sát của máy quay tốc độ cao.
