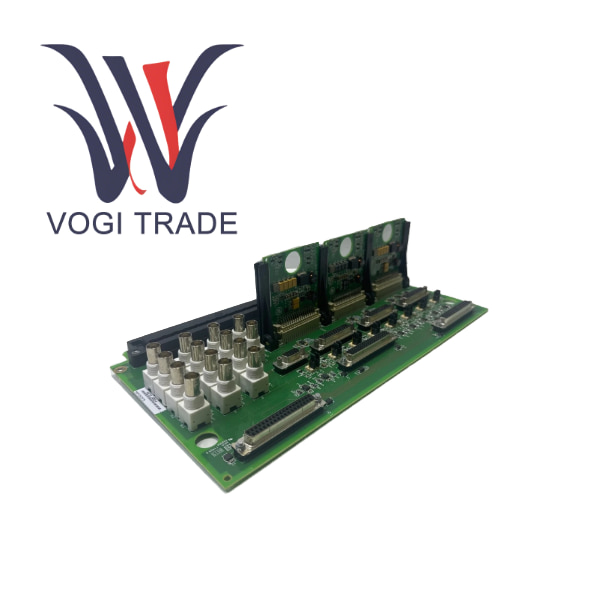

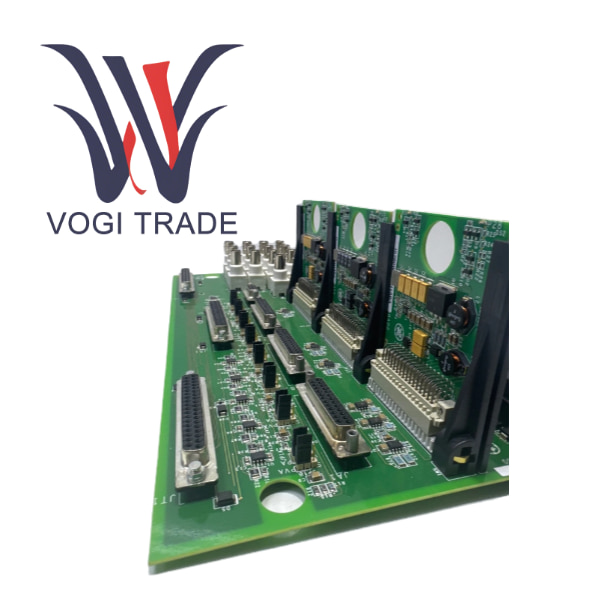

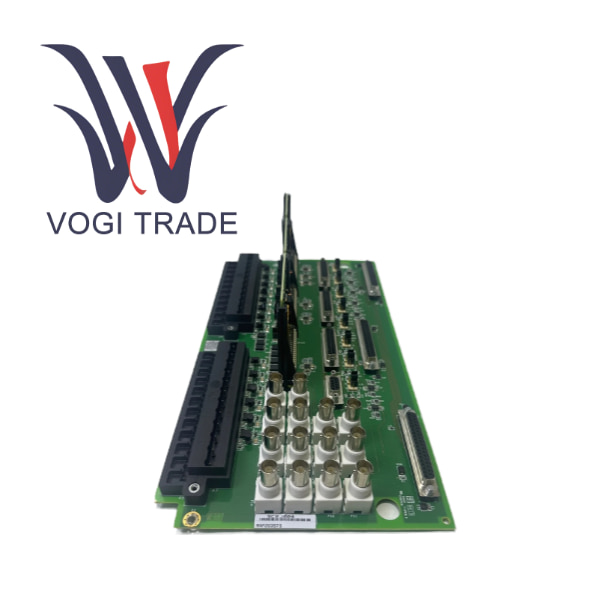

GE IS200TVBAH2AAA

Tổng quan về sản phẩm

GE IS200TVBAH2AAA là mô-đun bộ xử lý I/O chuyên dụng và hiệu suất cao được General Electric thiết kế cho các hệ thống điều khiển quá trình và tuabin Mark VIe và Mark VIeS tiên tiến của hãng. Tên chính thức là "Giao diện bộ khuếch đại đệm và rung tuabin". Là một trong những thành phần cốt lõi của kiến ​​trúc I/O phân tán Mark VIe, card TVBA không chỉ đơn thuần là một bảng chuyển đổi tín hiệu đơn thuần; đúng hơn, nó là một đơn vị xử lý mặt trước thông minh.

Thông số kỹ thuật và thông số sản phẩm

Thông số kỹ thuật chính của IS200TVBAH2AAA như sau

Dòng sản phẩm                Hệ thống I/O GE Mark VIe / Mark VIeS

Loại mô-đun                  Thẻ giao diện bộ khuếch đại đệm và rung tuabin

Người mẫu                            IS200TVBAH2AAA

Bản sửa đổi phần cứng          H2A

Số lượng kênh đầu vào       4 kênh đầu vào bộ khuếch đại đệm độc lập

Loại tín hiệu đầu vào           -24V đầu ra bộ đệm DC

Dải điện áp đầu vào      -23,5V đến -1,0V DC

Bộ chuyển đổi A/D               Bộ chuyển đổi ADC 16-bit độc lập trên mỗi kênh, đảm bảo độ phân giải và độ chính xác cao

Tốc độ lấy mẫu               Tối đa 10 kHz mỗi kênh, đủ để ghi lại các sự kiện rung tần số cao

Cách ly tín hiệu              Cách ly điện giữa các kênh và giữa các kênh với mặt đất để ngăn chặn nhiễu vòng lặp mặt đất, cải thiện khả năng chống nhiễu của hệ thống

Thông số kỹ thuật nguồn và đầu ra

Công suất kích thích cảm biến          Cung cấp công suất kích thích -24V DC ± 1% cho mỗi bộ tiền khuếch đại được kết nối

Dòng điện                       Mỗi kênh có thể cung cấp dòng điện tối đa 30 mA

Giám sát trạng thái                   Liên tục theo dõi dòng điện và điện áp đầu ra của bộ tiền khuếch đại của từng kênh để phát hiện mạch hở, đoản mạch hoặc lỗi tiền khuếch đại

Truyền thông và xử lý

Giao diện Giao tiếp        Được kết nối với bộ điều khiển thông qua bảng nối đa năng I/O, sử dụng Ethernet tốc độ cao để trao đổi dữ liệu

Xử lý trên bo mạch              Bộ vi xử lý tích hợp, thực hiện tự kiểm tra, điều hòa tín hiệu, đóng gói dữ liệu, v.v. và tải các giá trị điện áp thô và trạng thái chẩn đoán lên bộ điều khiển. Lưu ý                Bản thân TVBA không thực hiện tính toán FFT hoặc cảnh báo; chúng được thực hiện bởi bộ điều khiển

Vật lý và Môi trường

Phương pháp cài đặt                 Được cài đặt trong Gói I/O cục bộ Mark VIe, chiếm một khe cắm I/O tiêu chuẩn. đèn LED

Đèn LED màu xanh lục OK                        Sáng liên tục cho biết mô-đun đang hoạt động bình thường

Đèn LED màu đỏ LỖI                      Bật liên tục cho biết mô-đun đã phát hiện lỗi bên trong hoặc gián đoạn giao tiếp

4 đèn LED màu vàng CH1-CH4          Cho biết trạng thái của từng kênh tương ứng

Nhiệt độ hoạt động           -25°C đến +70°C

So sánh ưu điểm và nhược điểm
