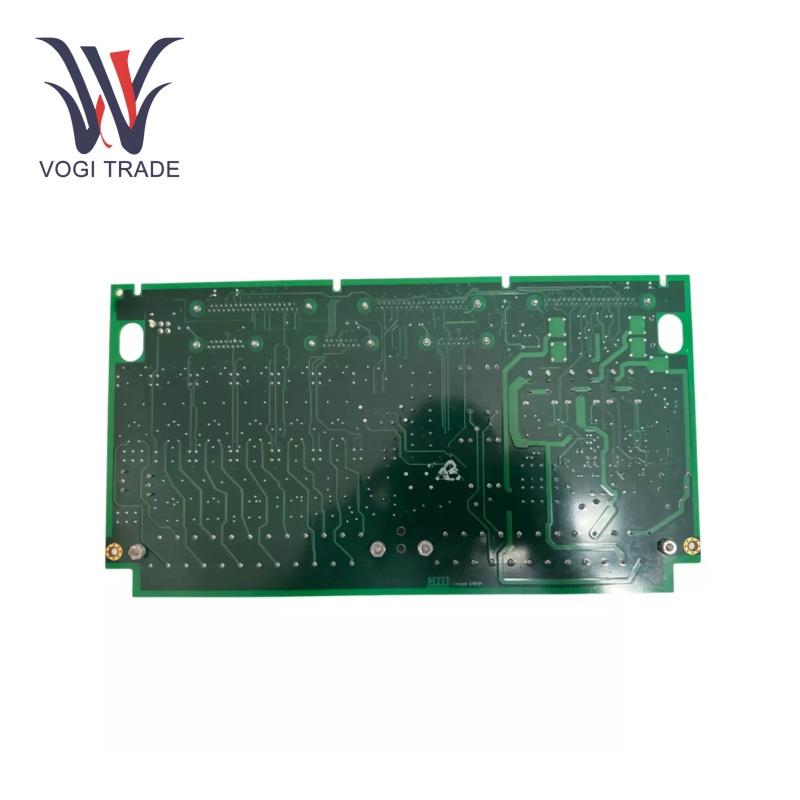

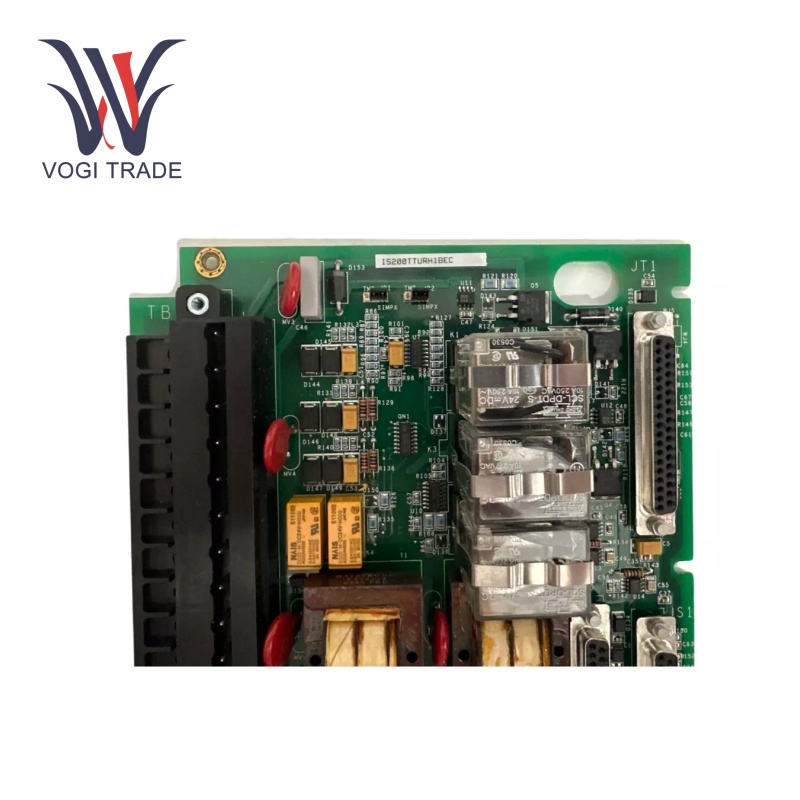

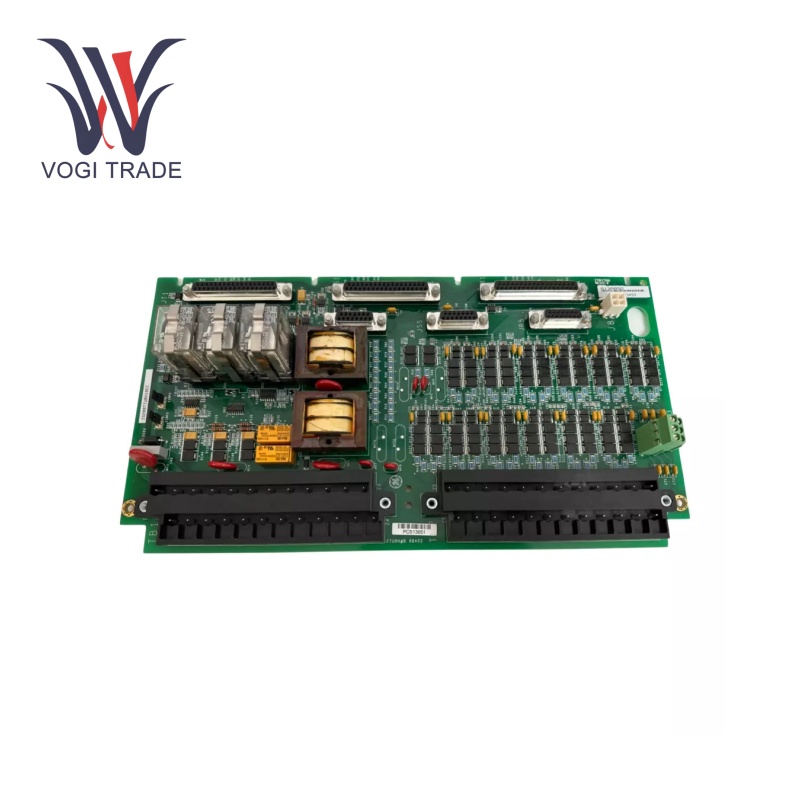

GE IS200TTURH1BEC

Tham số hoạt động

Xếp hạng điện áp: 24V DC.

Kênh đầu vào: Được trang bị 12 thiết bị tốc độ xung thụ động để cảm nhận chính xác bánh xe răng của tuabin, tạo điều kiện cho các phép đo tốc độ quay chính xác.

Tiếp sứcs: Kết hợp ba rơle K25, K25p và K25a phải gần với nguồn cung cấp năng lượng 125 V DC cho bộ ngắt chính.

Phạm vi tốc độ xung MPU: Hoạt động trong phạm vi tốc độ xung từ 2 Hz đến 20 kHz, đáp ứng các yêu cầu cảm biến tốc độ tuabin khác nhau.

Nhiệt độ hoạt động: -30 ° C đến +65 ° C.

Tính năng sản phẩm

Phân phối điện: GE IS200TTURH1BEC đóng vai trò là trung tâm năng lượng, nơi chính xuất hiện và nó phân phối điện áp phù hợp cho các thiết bị đầu cuối tương ứng. Hệ thống phân phối năng lượng đảm bảo rằng tất cả các hệ thống con, bao gồm các mô -đun giao tiếp, đơn vị thu thập dữ liệu và mạch điều khiển, nhận được nguồn cần thiết để hoạt động tối ưu.

Điều hòa tín hiệu: GE IS200TTURH1BEC chứa mạch để điều hòa tín hiệu. Điều này ngụ ý nó sẽ chấp nhận các tín hiệu thô từ các cảm biến, có thể yếu, ồn hoặc ở định dạng không phù hợp và nó sẽ chuyển đổi chúng thành các tín hiệu sạch, khuếch đại và tiêu chuẩn mà các thành phần khác có thể dễ dàng tiêu hóa.

Đào tạo dữ liệu: GE IS200TTURH1BEC có thể có cổng Ethernet để liên lạc tốc độ cao đến các hệ thống điều khiển khác, cổng nối tiếp để nói chuyện với các thiết bị cũ và có thể là giao diện xe buýt mạng khu vực bộ điều khiển để cho phép liên lạc đáng tin cậy trong môi trường công nghiệp ồn ào. Nó có thể dễ dàng được tích hợp vào môi trường tự động hóa công nghiệp tinh vi do tính linh hoạt này trong phương tiện giao tiếp.

Đo tốc độ tuabin: Chấp nhận đầu vào từ các thiết bị tốc độ xung thụ động và cung cấp dữ liệu tốc độ tuabin chính xác cho hệ thống điều khiển.

Viện trợ đồng bộ: Hoạt động với các bảng PTUR và VTUR để giám sát đồng bộ hóa máy phát điện, cho phép các cuộn dây đóng vào thời điểm thích hợp.

Phối hợp bảo vệ điều phối: Để kiểm soát bộ ngắt chính 52G, rơle K25, K25p và K25a được phối hợp.

Cài đặt

Đầu nối: JR5 cho cáp tín hiệu tốc độ kết hợp với mô -đun VTUR và JR1 cho các giao diện tín hiệu tín hiệu khác phân phối trên các đầu nối JR5, JS5, JT5, JR1, JS1 và JT1 cho các hệ thống dự phòng mô -đun ba.

Và dễ dàng có dây: Hai dải thiết bị đầu cuối với hai hàng kết nối cho 12 dây AWG.

Phạm vi ứng dụng

Kiểm soát tuabin khí: Các thực hành truyền thống GE IS200TTURH1BEC về các hệ thống điều khiển không khí, nhiên liệu và dòng chảy cho tuabin khí.

Bộ điều khiển tuabin hơi nước: Cung cấp kiểm soát chính xác và chính xác của dòng hơi, áp suất và nhiệt độ.

Sản xuất điện: Các nhà máy điện sử dụng nó cho các quy trình giám sát và kiểm soát quan trọng.

Tự động hóa công nghiệp: GE IS200TTURH1BEC có thể được nhúng trong các hệ thống dựa trên PLC để quản lý và giám sát quy trình.

Dầu và GAs: Từ việc cung cấp giao tiếp tín hiệu đáng tin cậy trong các hoạt động ngược dòng đến tạo ra một môi trường tối ưu trong các hoạt động hạ nguồn.

Khắc phục sự cố

Kiểm tra trực quan: Cẩn thận kiểm tra bảng về các thiệt hại có thể nhìn thấy, kết nối lỏng lẻo hoặc dấu hiệu lỗi thành phần.

Xác minh tín hiệu với kiểm tra khói: Bật các công cụ chẩn đoán để xác minh rằng các tín hiệu đầu vào khác nhau từ các thiết bị tốc độ xung nằm trong phạm vi dự kiến.

Hàm rơle: Xác minh rằng rơle K25, K25p và K25a đóng khi cần thiết để cung cấp năng lượng cho bộ ngắt chính.

Tính toàn vẹn của đầu nối: Tất cả các đầu nối nên được kiểm tra để kết nối chính xác và an toàn.

Các yếu tố môi trường: Quan sát phạm vi nhiệt độ hoạt động được chỉ định từ -30 ° C đến +65 ° C; Nhiệt độ bên ngoài cực đoan có thể gây ra sự cố liên quan đến nhiệt.
