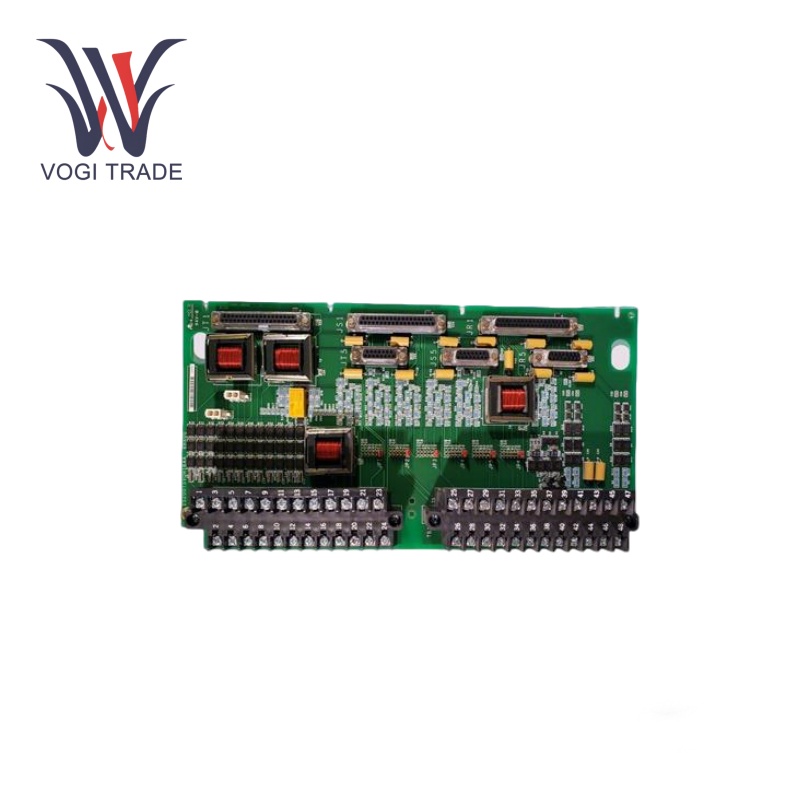

GE IS200TSVOH1BBB

Tham số hoạt động

Điện áp đầu vào: 24 VDC

Tiêu thụ hiện tại: 120 Ma

Tín hiệu tương tự: 0 đến ± 50 VDC

Tín hiệu AC: Tối đa 24 VAC

Cđáng ghétTín hiệu vòng lặp: 4 là 20 Ma

Hỗ trợ phản hồi: Có thể chứa tối đa ba máy biến áp vi phân biến tuyến tính (LVDT) trên mỗi kênh, cho phép cấu hình cao, trung bình hoặc thấp chọn.

Đầu vào tốc độ xung: 2 đến 14 kHz

Protính năng ống dẫn

Chức năng cung cấp năng lượng: Bảng mạch Vai trò chính của GE IS200TSVOH1BBB là đóng vai trò là bảng cung cấp năng lượng. Nó cung cấp sức mạnh cho các thành phần riêng lẻ. Điều này cho phép các bộ vi điều khiển, mô -đun giao tiếp và giao diện đầu vào/đầu ra hoạt động đúng bằng cách cung cấp cho chúng năng lượng điện cần thiết.

Chức năng giao diện tín hiệu: Các phép đo tín hiệu được cung cấp thông qua bốn điểm kiểm tra TP. Những điểm này cho phép các kỹ thuật viên giám sát tính toàn vẹn của các tín hiệu di chuyển qua hệ thống. Điều này là cần thiết cho chẩn đoán hiệu suất hệ thống.

Hàm kết nối: Bảng điều kiện kết nối Ethernet với đầu nối Jack. Kết nối này cho phép bảng kết nối và liên lạc với các trạm Mark VI, Mark VIE hoặc EX2100 khác, và các trạm bảo trì và vận hành. GE IS200TSVOH1BBB tạo điều kiện trao đổi dữ liệu, ví dụ, dữ liệu vận hành thời gian thực.

Cài đặt

Tắt nguồn hệ thống:Trước khi cài đặt, xác nhận hệ thống Mark VI và tất cả các nguồn năng lượng liên quan và thiết bị được kết nối được cung cấp, để giảm thiểu tiềm năng sốc điện và thiệt hại cho các thành phần bổ sung.

Xác định vị trí khe cắm cài đặt: Bạn sẽ được hướng dẫn về cách cài đặt GE IS200TSVOH1BBB trong giá trị Europa mô -đun Versa. Hội đồng quản trị có một hồ sơ tiêu chuẩn công nghiệp như một giao diện cơ khí và điện.

Cài đặt bảng: Căn chỉnh bảng với khe, và nhẹ nhàng chèn nó vào vị trí. Đảm bảo rằng các đầu nối trên tất cả các chân của cạnh của bảng được chèn đúng vào khe. Việc bảo mật bảng đảm bảo siết chặt nó. Điều này ngăn bảng không bị lỏng lẻo và rúc vào khi sử dụng.

Kết nối cáp: Theo sơ đồ hệ thống hệ thống, kết nối bất kỳ cáp nguồn, cáp tín hiệu và cáp Ethernet. Kiểm tra tất cả các kết nối là dao clua, để tránh các kết nối không liên tục.

Bật và kiểm tra: Sau khi cài đặt và kết nối cáp được thực hiện, hãy bật hệ thống. Sử dụng đèn LED Trạng thái bảng điều khiển GE IS200TSVOH1BBB để hỗ trợ kiểm tra hoạt động của GE IS200TSVOH1BBB và các thành phần khác.

Phạm vi ứng dụng

Kiểm soát tuabin khí: Kiểm tra và hiệu chuẩn các cảm biến và bộ truyền động, hoặc giao diện với các công cụ trường tuabin, để giám sát và kiểm soát các hoạt động tuabin.

Tự động hóa công nghiệp: Được sử dụng trong các hệ thống dựa trên PLC để giám sát và kiểm soát các quy trình.

Dầu khí: Tín hiệu hiệu quả cho các hoạt động ngược dòng cũng như hạ nguồn.

Khắc phục sự cố

Kiểm tra trực quan: Tìm kiếm bất kỳ thiệt hại vật lý, dây lỏng hoặc các thành phần bị cháy trên bảng.

Kiểm tra tín hiệu: Sử dụng thiết bị thử nghiệm thích hợp để xác nhận rằng tín hiệu đầu vào và đầu ra nằm trong phạm vi danh nghĩa.

Cài đặt nhảy: Đảm bảo JP1 JP1 đến JP6 được đặt đúng theo ứng dụng.

Kết nối cáp: Kết nối đúng tất cả các cáp, đặc biệt là tại các đầu nối J5, J3 và J4 và kiểm tra ăn mòn.

Độ chính xác phản hồi: Xác thực các bài đọc từ LVDT để đảm bảo phản hồi vị trí van chính xác.
