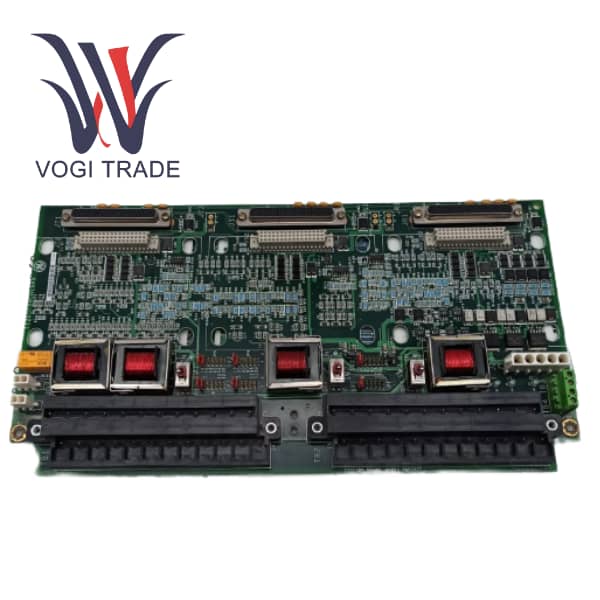

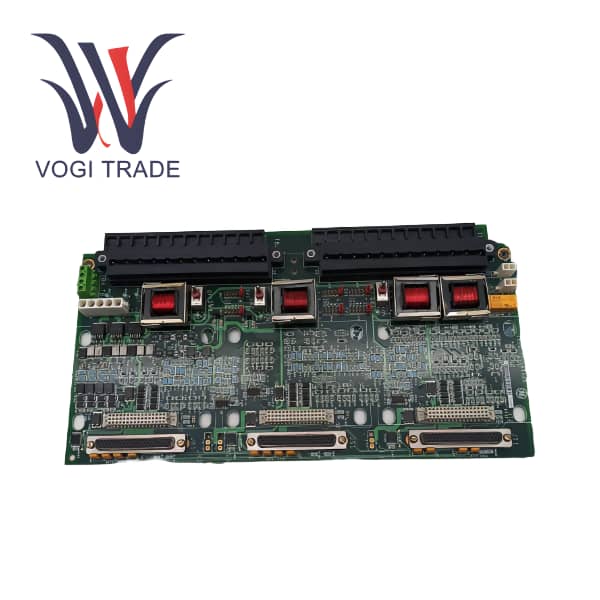

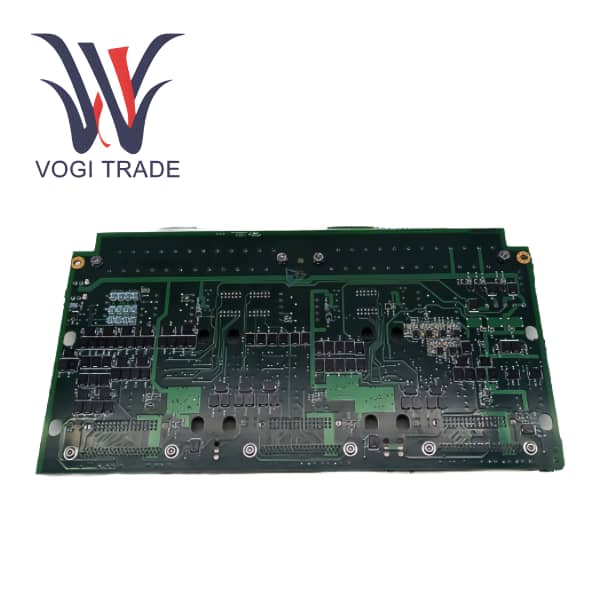

Thương hiệu: GEMô tả: IS200TSVCH1AEDTình trạng: Thương hiệu mớiGiấy chứng nhận: THƯ BẢO HÀNH BÁO CÁO KIỂM TRA COOBảo hành: 1 nămSố lượng tồn kho: 18Thời hạn thanh toán: T/TCảng vận chuyển: Hạ MônBảng mạch đầu vào/đầu ra servo GE IS200TSVCH1AED Lý tưởng để thu đồng thời cặp nhiệt điện và tín hiệu điện áp trong các vòng điều khiển tuabin quan trọng.
| Sản xuất |
GE |
| Số mô hình |
IS200TSVCH1A IS200TSVCH1AED |
| Số đặt hàng |
IS200TSVCH1A IS200TSVCH1AED |
| Danh mục |
Mark VI |
| nước xuất xứ |
Hoa Kỳ |
| MÃ HS |
8537101190 |
| Kích thước |
178×330×160mm |
| Cân nặng |
1,5 kg |
| Mục |
Sự miêu tả |
|
Tên sản phẩm |
Bảng đầu cuối I/O servo TSVC |
|
Mã sản phẩm |
IS200TSVCH1AED |
|
Chức năng chính |
Là bảng đầu cuối giao diện trong vòng điều khiển servo, nó kết nối mô-đun I/O PSVO với van servo (đầu ra) và cảm biến phản hồi vị trí (chẳng hạn như LVDT, đầu vào) tại chỗ. |
|
Hỗ trợ các mô-đun I/O |
Phải được sử dụng với mô-đun I/O Điều khiển servo PSVO. |
|
Hệ thống |
Trong hệ thống điều khiển Mark VIe, chuỗi điều khiển servo hoàn chỉnh là: bộ điều khiển → mô-đun PSVO → bảng đầu cuối TSVC → van/cảm biến servo. |
|
Khả năng tương thích và dự phòng |
Hỗ trợ cấu hình TMR (Dự phòng ba mô-đun). Trong hệ thống TMR, ba mô-đun PSVO có thể được kết nối với ba đầu nối độc lập (JR1, JS1, JT1) trên cùng một bảng đầu cuối TSVC. |
|
Các tính năng chính |
- Đầu ra: Cung cấp tín hiệu analog có độ chính xác cao (ví dụ: ±10 V DC hoặc 4-20 mA) để điều khiển van servo. - Đầu vào: Nhận tín hiệu phản hồi từ cảm biến vị trí. - Điều hòa tín hiệu: Bảng mạch chứa các mạch cần thiết để điều hòa và bảo vệ tín hiệu. |
|
Kết nối vật lý |
- Cắm trực tiếp vào mô-đun I/O PSVO thông qua đầu nối DC-37-pin. - Các khối thiết bị đầu cuối được che chắn, có thể cắm được được sử dụng ở phía hiện trường để dễ dàng lắp đặt và bảo trì. |
|
Nguồn điện |
Nguồn hoạt động được cung cấp bởi mô-đun I/O PSVO được kết nối thông qua đầu nối bảng nối đa năng. |
|
Tài liệu tham khảo |
Thông tin chi tiết có trong phần "Điều khiển servo PSVO" của tài liệu (trang 451-472). |
Chức năng chínhý kiến
Các chức năng chính của GE IS200TSVCH1AED như sau:
Chức năng đầu tiên là bộ điều khiển van servo để cung cấp đầu ra dòng điện hoặc điện áp chính xác cho bộ truyền động thủy lực hoặc van servo.
Thu thập tín hiệu phản hồi cũng là một chức năng chính của Bảng đầu cuối I/O servo. Nhận tín hiệu phản hồi từ các thiết bị như cảm biến vị trí và LVDT.
Xử lý tín hiệu tương tự có độ chính xác cao cũng là một trong số đó. Hỗ trợ đầu ra và đầu vào analog có độ phân giải cao để đảm bảo độ chính xác của điều khiển.
TSVC thể hiện khả năng tương thích vượt trội trong các hệ thống GE. Được thiết kế để sử dụng với mô-đun PSVO, hỗ trợ cấu hình Simplex hoặc TMR.
Thông số kỹ thuật
Đầu ra Analog: ±10 V DC hoặc 4–20 mA
Tích hợp hệ thống
GE IS200TSVCH1AED đạt được sự tích hợp hệ thống thông qua các điểm sau:
Đầu tiên, được sử dụng với mô-đun PSVO để tạo thành một vòng điều khiển servo hoàn chỉnh. Thứ hai, hỗ trợ cấu hình Simplex (một kênh) hoặc TMR (dự phòng ba kênh) trong hệ thống Mark VIe. Thứ ba, cấu hình và chẩn đoán có sẵn thông qua phần mềm ToolboxST.
Chẩn đoán và bảo trì
Người dùng có thể chẩn đoán và bảo trì hệ thống GE Mark VIe thông qua các phương pháp sau:
Tự chẩn đoán phát hiện ngắn mạch đầu ra, mạch hở, quá tải và các lỗi khác.
Trạng thái được hiển thị thông qua đèn LED của mô-đun PSVO và giao diện ToolboxST.
Hỗ trợ thay thế trực tuyến, tạo điều kiện bảo trì dễ dàng.
Ứng dụng điển hình
IS200TSVCH1AED có ứng dụng rộng rãi trong các hệ thống điều khiển tua bin hơi nước mà cách sử dụng phổ biến nhất được quan sát thấy trên ba lĩnh vực chính sau:
Điều khiển van nhiên liệu tuabin khí, điều khiển van đầu vào tuabin hơi và các hệ thống servo công nghiệp khác yêu cầu điều khiển vị trí có độ chính xác cao
