Thương hiệu: GEMô tả: bảng đơn giản có hai đầu nối loại DCTình trạng: Thương hiệu mớiGiấy chứng nhận: THƯ BẢO HÀNH BÁO CÁO KIỂM TRA COOBảo hành: 1 nămSố lượng tồn kho: 5Thời hạn thanh toán: T/TCảng vận chuyển: Hạ MônGE IS200TRTDH1DBB là bảng mạch đầu vào đầu vào máy dò nhiệt độ điện trở 8 kênh chuyên dụng được thiết kế bởi General Electric cho các tuabin và hệ thống điều khiển quá trình Mark VIe và Mark VIeS. Là thành phần chính của kiến trúc I/O phân tán Mark VIe, chức năng cốt lõi của bo mạch này là cung cấp giao diện nối dây vật lý an toàn, đáng tin cậy và được tiêu chuẩn hóa cho các cảm biến nhiệt độ RTD tại chỗ.
| Sản xuất |
GE |
|
Số mô hình |
IS200TRTDH1DBB |
| Số đặt hàng |
IS200TRTDH1DBB |
| Danh mục |
Mark VI |
|
nước xuất xứ |
Hoa Kỳ |
|
MÃ HS |
8479909090 |
| Kích thước |
11,5cm*4,5cm*3,8cm |
| Kích thước đóng gói |
14*7cm*6cm |
| Cân nặng |
0,22kg |
Tổng quan về sản phẩm

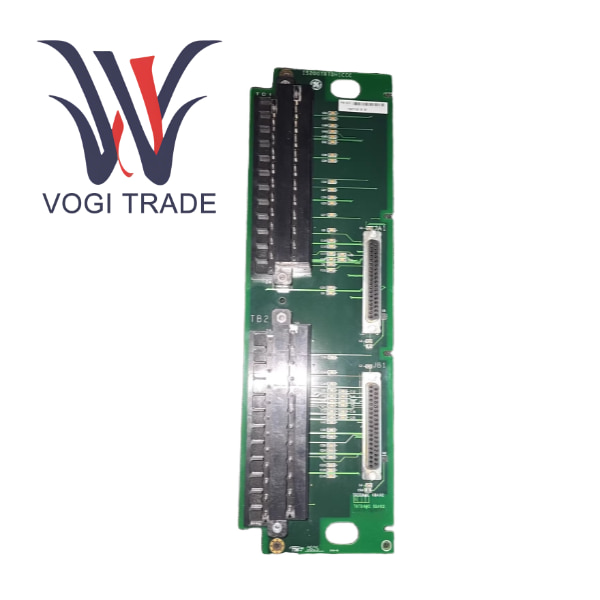

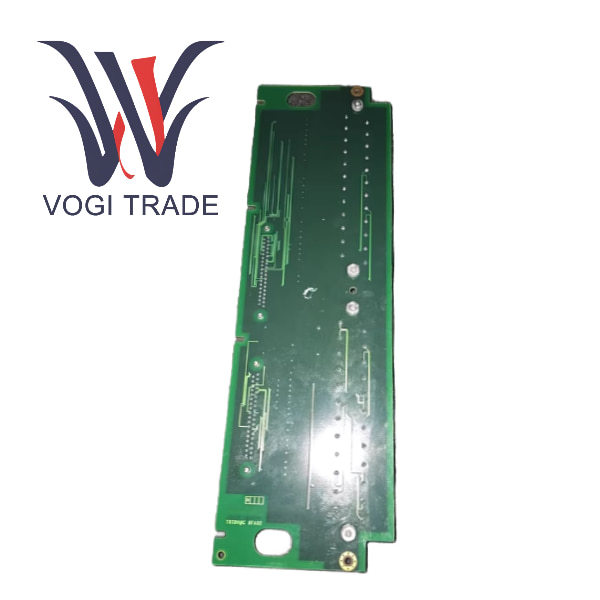

GE IS200TRTDH1DBB là bảng mạch đầu vào đầu vào máy dò nhiệt độ điện trở 8 kênh chuyên dụng được thiết kế bởi General Electric cho các tuabin và hệ thống điều khiển quá trình Mark VIe và Mark VIeS. Là thành phần chính của kiến trúc I/O phân tán Mark VIe, chức năng cốt lõi của bo mạch này là cung cấp giao diện nối dây vật lý an toàn, đáng tin cậy và được tiêu chuẩn hóa cho các cảm biến nhiệt độ RTD tại chỗ. Bản thân IS200TRTDH1DBB là một trung tâm nối dây không được cấp nguồn và không thực hiện bất kỳ quá trình xử lý tín hiệu nào. Sau khi tín hiệu điện trở từ các cảm biến RTD tại chỗ được kết nối với bảng đầu cuối này thông qua cáp được che chắn, chúng sẽ được truyền qua cáp ruy băng mật độ cao chuyên dụng đến mô-đun bộ xử lý I/O PRTD được lắp đặt trên giá I/O của tủ điều khiển. Thiết kế này kế thừa và tối ưu hóa hoàn hảo các yêu cầu cao về giám sát nhiệt độ trong hệ thống Mark VI, đóng vai trò là phần cứng cơ bản để đảm bảo giám sát chính xác các thông số chính như nhiệt độ vòng bi và nhiệt độ cuộn dây của các thiết bị quan trọng như tua bin khí và tua bin hơi nước.
So sánh các sản phẩm tương tự
| Đặc trưng |
GE IS200TRTDH1DBB |
Siemens SM331 RTD |
Thẻ RTD dòng M của Emerson DeltaV |
Mô-đun thu thập RTD chung |
| Ý tưởng kiến trúc |
Loại riêng biệt |
Tích hợp/bán tách rời |
Loại riêng biệt |
tích hợp |
| Lợi thế cốt lõi |
Khả năng bảo trì tối đa, độ tin cậy cao |
Tích hợp cao, chi phí vừa phải |
Khả năng bảo trì tốt, tích hợp sâu DCS |
Linh hoạt, chi phí thấp |
| kết nối RTD |
Hỗ trợ rõ ràng hệ thống dòng 2/3/4 |
Thường hỗ trợ hệ thống 2/3/4 dây |
Thường hỗ trợ hệ thống 2/3/4 dây |
Phụ thuộc vào mô hình cụ thể |
| Duy trì sự thuận tiện |
Vô cùng hoạt động ngoài hiện trường |
Vô cùng hoạt động ngoài hiện trường |
Cao khối thiết bị đầu cuối là loại plug-in |
Thấp Yêu cầu mở hộp |
| Nền tảng áp dụng |
GE Mark VIe/VIeS |
Siemens S7-300/400 |
Emerson DeltaV |
PC/PLC đa năng |
| Ứng dụng điển hình |
Nhiệt độ vòng bi/cuộn dây thiết bị chính của nhà máy điện |
Kiểm soát quy trình chung |
Kiểm soát quá trình chế biến dầu khí |
Phòng thí nghiệm, dự án nhỏ |
Hướng dẫn cài đặt
Lập kế hoạch và chuẩn bị
Xác nhận số lượng TTRTDH1DBB cần thiết dựa trên danh sách I/O
Lắp đặt DIN Rail 35mm vào tủ điều khiển
Đặt hàng chính xác với độ dài tương ứng của dải cáp RTD dành riêng cho GE
Lắp đặt cơ khí
Trượt IS200TRTDH1DBB vào thanh ray DIN và cố định nó
Kết nối điện
Phía hệ thống, Cắm chắc chắn cả hai đầu của dải cáp vào mô-đun I/O PRTD và đầu nối của TTRTDH1DBB rồi khóa chúng lại.
Phía trường, Ví dụ về hệ thống 3 dây, hãy kết nối dây A của RTD với thiết bị đầu cuối RTD+.
Kết nối dây B và dây C tương ứng với hai cực RTD.
Đảm bảo điện trở của hai dây bù B và C càng đồng nhất càng tốt, đây chính là chìa khóa mang lại hiệu quả cho việc bù 3 dây.
Kết nối lớp bảo vệ cáp và nối đất tại một điểm duy nhất trong tủ.
Kiểm tra và bật nguồn
Kiểm tra cẩn thận tất cả các kết nối, đặc biệt là dây A/B/C của RTD.
Sau khi bật nguồn, hãy kiểm tra qua phần mềm ToolboxST xem số đọc của từng kênh của mô-đun PRTD có bình thường hay không và so sánh chúng với nhiệt độ đo thực tế tại chỗ để xác minh.
