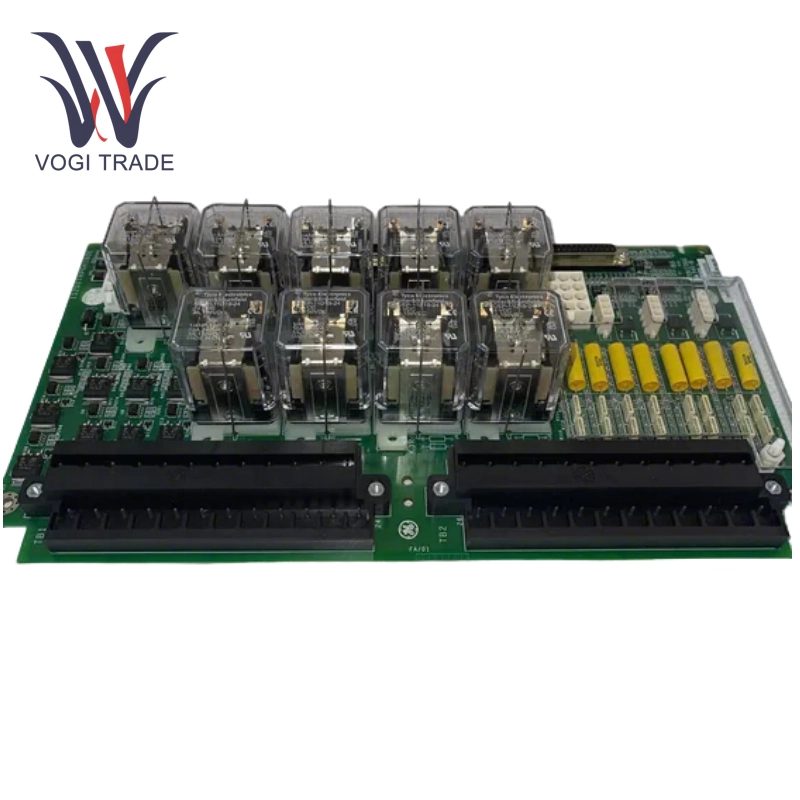

GE IS200TRPGH1B IS200TRPGH1BDE

Điện áp đầu vào: 125 V DC (Nguồn năng lượng van điện từ) / 28 V DC (nguồn điện chuyển tiếp điều khiển).

Giao diện giao tiếp: Ethernet, ArcNet (được kết nối với bộ điều khiển thông qua cổng APL 10-PIN).

Nhiệt độ hoạt động: -40 ° C ~ +70 ° C.

Công suất I/O: Hỗ trợ 3 van điện từ (ETD, thiết bị chuyến đi điện) và 8 đầu vào của máy dò ngọn lửa.

Thiết kế dự phòng: Hỗ trợ TMR (dự phòng mô -đun ba) hoặc cấu hình đơn giản.

Chứng nhận an toàn: Chứng nhận UL.

Đặc trưng

Bảo vệ chuyến đi khẩn cấp: Cắt nhanh nguồn cung cấp năng lượng tuabin khí thông qua mạch rơle ba dự phòng để ngăn chặn thiệt hại thiết bị do quá mức, bất thường ngọn lửa và các lỗi khác. Viễn biến oxit kim loại tích hợp (MOV) ức chế nhiễu điện từ và đảm bảo sự ổn định tín hiệu.

Giám sát và chẩn đoán ngọn lửa: GE IS200TRPGH1B IS200TRPGH1BDE hỗ trợ 8 máy dò ngọn lửa Geiger-Mueller để theo dõi trạng thái đốt trong thời gian thực. Thông qua phát hiện dòng điều khiển dòng rơle, chẩn đoán trạng thái tiếp xúc rơle và cải thiện độ tin cậy của hệ thống.

Tính mô đun và khả năng mở rộng: GE IS200TRPGH1B IS200TRPGH1BDE có thể được sử dụng với bảng VTUR (Mark VI) hoặc bảng TTURH1C (Mark VIE), hỗ trợ công cụ điều khiển và giao diện phần cứng bên ngoài.

Cài đặt phần cứng

Kết nối van điện từ: Kết nối 3 van điện từ với bộ đầu tiên của các khối đầu cuối I/O và đảm bảo rằng đường dây điện (125 V DC) được kết nối với cổng J1.

Máy dò ngọn lửa: 8 máy dò được kết nối thông qua bộ khối đầu tiên thứ hai và nguồn được cung cấp bởi các cổng J3, J4 và J5.

Cấu hình hệ thống

Lựa chọn chế độ dự phòng: Cấu hình TMR (phiên bản H1A/H1B): 3 rơle dự phòng cho mỗi van điện từ.

Cấu hình đơn giản (phiên bản H2A/H2B): 1 rơle cho mỗi van điện từ.
