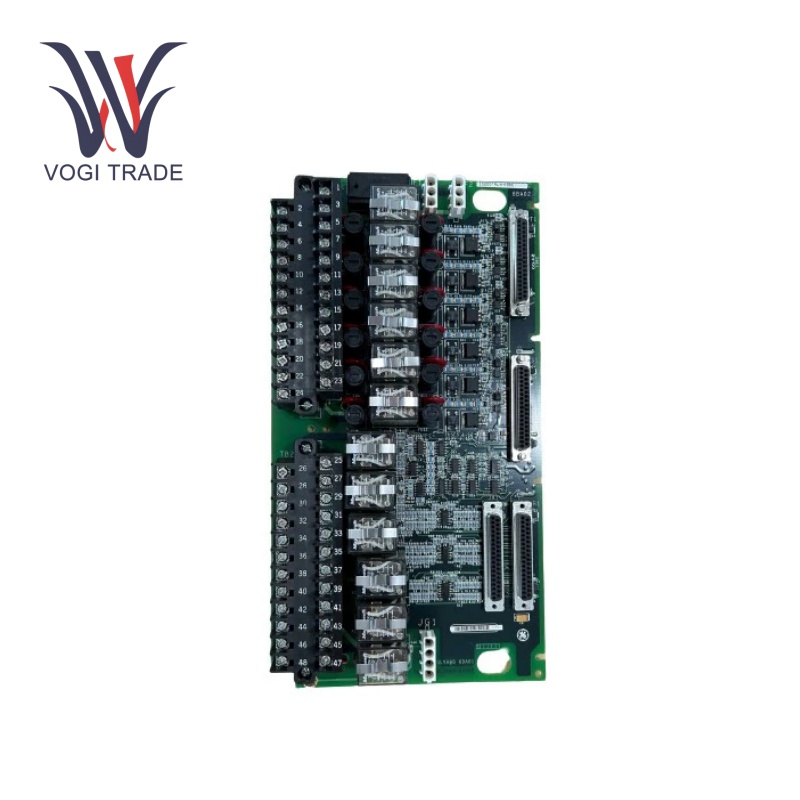

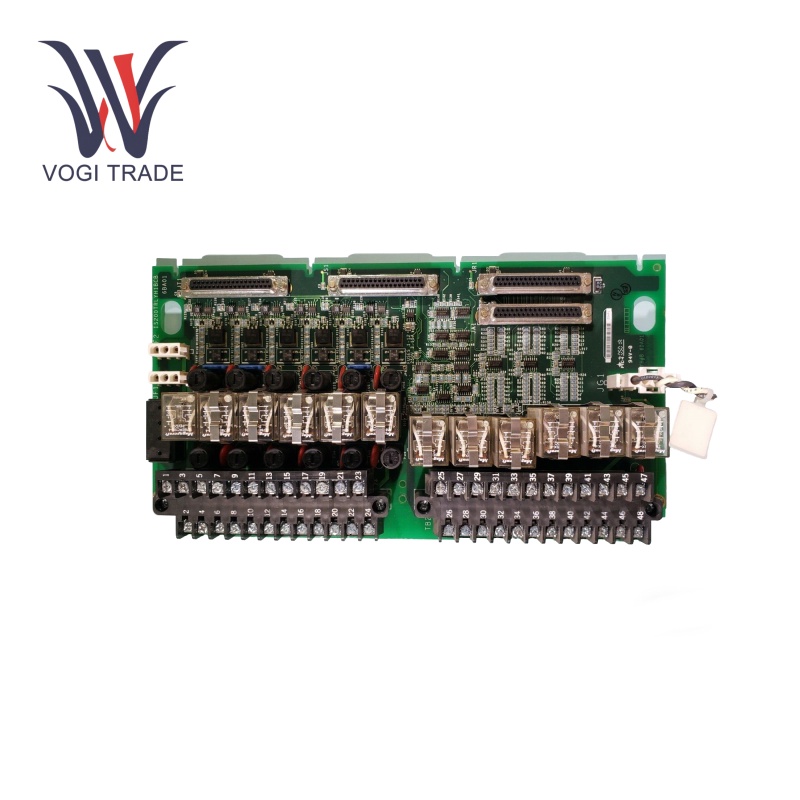

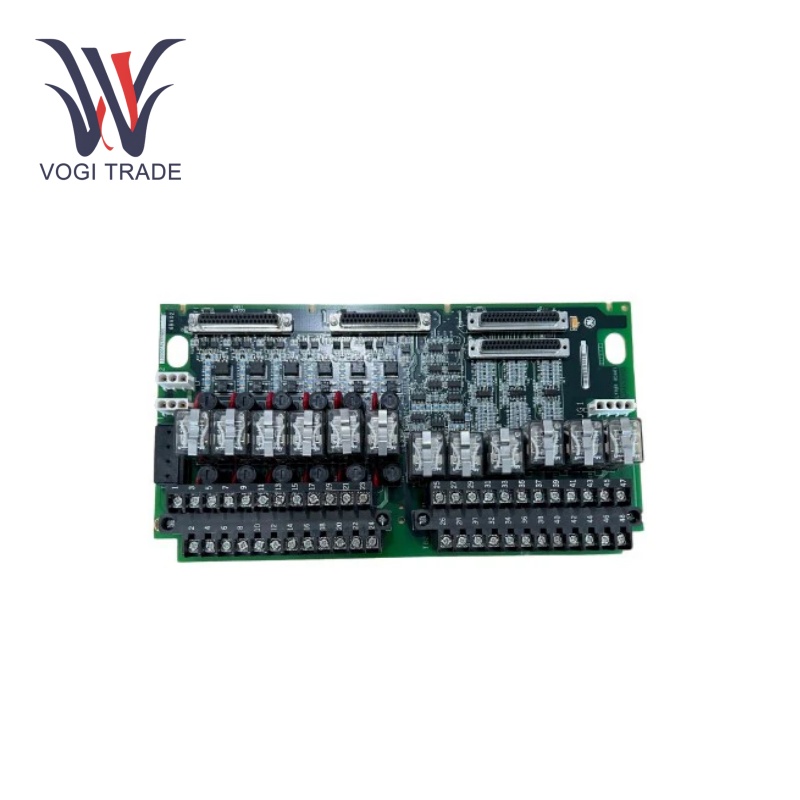

GE IS200TRYH1BGF

Cung cấp điện: Yêu cầu 24 V DC.

Khả năng chuyển tiếp: Có thể chứa tới 16 rơle cơ điện, mỗi người có khả năng xử lý dòng điện tối đa 10 A tại 250 VAC.

Nhiệt độ hoạt động: -40 ° C đến 70 ° C.

Khả năng chịu độ ẩm: 5% đến 95% độ ẩm không ứng dụng.

Khả năng chuyển đổi: Khả năng chuyển đổi cao đảm bảo hoạt động đáng tin cậy dưới tải trọng nặng.

Tính năng sản phẩm

Chuyển đổi dựa trên rơle: GE IS200TRYH1BGF được thiết kế để chuyển đổi dựa trên rơle. Nó nhận được tín hiệu điều khiển từ bộ điều khiển logic có thể lập trình và bật hoặc tắt các mạch điện bằng rơle của nó. Điều này rất hữu ích để kiểm soát một loạt các thiết bị tuyệt vời.

Cách ly tín hiệu: GE IS200TRLYH1BGF phân lập tín hiệu điều khiển điện và các mạch chuyển đổi. Việc phân tách giúp ngăn ngừa nhiễu điện được tạo ra bởi các mạch điện cao ảnh hưởng đến các tín hiệu điều khiển công suất thấp. Nó bảo vệ các thiết bị điều khiển khỏi các mức điện áp có hại xảy ra trong các mạch được chuyển đổi do tăng đột biến và tăng điện áp.

Phát hiện lỗi: GE IS200TRYH1BGF kết hợp các khả năng phát hiện được tích hợp trong lỗi. Mỗi trạng thái của rơle được theo dõi bởi chính mô -đun cũng như các lỗi như hàn các tiếp điểm rơle hoặc cuộn dây. Một phát hiện lỗi như vậy có thể đưa ra một tín hiệu để điều khiển hệ thống để khắc phục sự cố và bảo trì kịp thời. GE IS200TRYH1BGF giúp giảm thời gian chết trong các quy trình công nghiệp.

Hoạt động hoàn hảo và đáng tin cậy: Cung cấp các hành động chuyển đổi chính xác và đáng tin cậy, đảm bảo hoạt động nhất quán trong các ứng dụng quan trọng.

Sự dư thừa: Các tính năng dự phòng tích hợp đảm bảo hoạt động liên tục ngay cả trong trường hợp lỗi thành phần.

Chẩn đoán: Cung cấp tất cả các khả năng chẩn đoán cho các vấn đề chẩn đoán nhanh chóng.

Cài đặt

Sửa chữa: Đưa bảng trong một trường hợp bảo vệ với xếp hạng môi trường cần thiết, đảm bảo rằng nó được thông gió đầy đủ và che chắn các thành phần bên trong khỏi các chất gây ô nhiễm.

Dây: Kết nối tất cả các thiết bị bên ngoài với các thiết bị đầu cuối loại vít, đảm bảo các kết nối chặt chẽ và tính chính xác theo các sơ đồ nối dây.

Cài đặt chuyển tiếp: Chèn tới 16 rơle cơ điện vào các ổ cắm tương ứng, đảm bảo cấu hình rơle thích hợp liên quan đến thông số kỹ thuật của hệ thống.

Bài kiểm tra: Sau khi cài đặt, đảm bảo tất cả các rơle và kết nối hoạt động đúng với hệ thống điều khiển với các thử nghiệm kỹ lưỡng.

Phạm vi ứng dụng

Kiểm soát tua -bin hơi khí: GE IS200TRYH1BGF có thể theo dõi các tuabin khí và hơi nước tại các nhà máy phát điện tương ứng.

Dầu và khí: Chủ yếu tương tác với tuabin và máy nén ở thượng nguồn, giữa dòng và hạ lưu

Chế tạo: Được sử dụng để kiểm soát quy trình và giám sát trong các dây chuyền sản xuất tự động.

Ngành tái tạo: Quản lý và kiểm soát các nhà máy điện gió và nhà máy điện mặt trời.

Xử lý nước: Tín hiệu cho máy bơm, van và hệ thống lọc.

Khắc phục sự cố

Không có đầu ra tín hiệu/đầu vào: Xác minh các kết nối dây cho cáp bị hư hỏng và nới lỏng. Kiểm tra cài đặt trên phần mềm điều khiển. Giám sát cung cấp điện trong các giới hạn được đề cập.

Bài đọc không chính xác: Hiệu chỉnh mô -đun bằng các công cụ hiệu chuẩn thích hợp. Kiểm tra nhiễu điện hoặc nhiễu và đảm bảo nối đất thích hợp. Xác định loại tín hiệu và cài đặt phạm vi.

Mô -đun không giao tiếp: Kiểm tra cáp truyền thông và đầu nối. Kết nối lại mô -đun và hệ thống điều khiển. Nếu có thể, hãy cập nhật chương trình cơ sở.

Quá nóng: Đảm bảo mô -đun được cài đặt đúng cách trong một khu vực có nhiều thông gió. Đo nhiệt độ môi trường và đảm bảo nó nằm trong đặc điểm kỹ thuật.

Cảnh báo chẩn đoán: Sử dụng các cơ sở chẩn đoán trong phần mềm kiểm soát để chẩn đoán các vấn đề và khắc phục sự cố.
