GE IS200TREAH1ACC

Tổng quan về sản phẩm

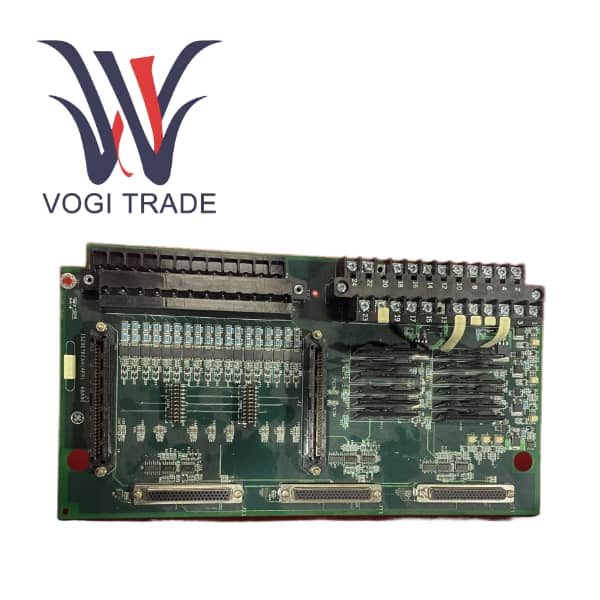

IS200TREAH1ACC là thẻ kiểm soát an toàn chính được GE Energy thiết kế cho hệ thống điều khiển SPEEDTRONIC™ Mark VIe.

Đây là card xử lý Turbine Emergency Trip (Turbine Emergency Trip), là “tuyến phòng thủ cuối cùng” chịu trách nhiệm bảo vệ sự an toàn của thiết bị trong hệ thống điều khiển Mark VIe.

Trong kiến ​​trúc Dự phòng mô-đun ba của Mark VIe, thẻ TREA thường hoạt động cùng với các thẻ khác như TRPG và TREG, đặc biệt xử lý các tín hiệu tắt khẩn cấp từ cảm biến và trực tiếp kích hoạt rơle ngắt để cắt nguồn cung cấp nhiên liệu, bảo vệ thiết bị khỏi bị hư hỏng.

Tính năng chức năng sản phẩm

Là thẻ bảng hành trình khẩn cấp, Microsecond Reaction có chương trình cơ sở được tối ưu hóa để phát hiện các tín hiệu nguy hiểm trong vòng micro giây và thực hiện logic hành trình, nhanh hơn chu kỳ quét của bộ điều khiển thông thường.

Hardwired Trip, ngoài việc được đánh giá bằng logic phần mềm, card bo mạch IS200TREAH1ACC thường có khả năng đầu ra để điều khiển trực tiếp các van điện từ hoặc rơle ngắt bên ngoài, đảm bảo mức phần cứng có thể cắt nhiên liệu ngay cả khi bộ điều khiển bị bế tắc.

Trong hệ thống TMR, thẻ bảng TREA sẽ tham chiếu chéo dữ liệu với các bảng khác như TREG và TRPG. Chỉ khi đa số phiếu được thông qua thì chuyến đi mới được thực hiện, giảm đáng kể khả năng xảy ra các chuyến đi sai và cải thiện tính an toàn của hệ thống.

Thẻ bảng chức năng tự chẩn đoán được trang bị chức năng Kiểm tra tích hợp mạnh mẽ, có thể theo dõi trạng thái phần cứng của chính nó trong thời gian thực. Khi phát hiện ra lỗi, nó sẽ ngay lập tức báo động và cách ly thiết bị bị lỗi.

Tích hợp với INet cho phép giao tiếp với các thẻ bo mạch I/O khác thông qua INet tốc độ cao, cho phép thu thập dữ liệu trạng thái thiết bị theo thời gian thực.

Trường hợp sử dụng

Vào ban đêm, phụ tải của nhà máy điện thấp và các tổ máy ở trạng thái quay tốc độ thấp. Đột nhiên, do lỗi trong hệ thống bôi trơn, cảm biến nhiệt độ của ổ trục tuabin cho thấy nhiệt độ tăng đột biến đến mức nguy hiểm 120°C trong vòng 0,5 giây. Board IS200TREAH1ACC lắp đặt trong tủ Mark VIe nhận được dữ liệu bất thường từ cảm biến nhiệt độ thông qua INet. Logic ngắt khẩn cấp bên trong bo mạch xác định rằng nhiệt độ đã vượt quá "giá trị tắt tới hạn" đã đặt. TREA ngay lập tức gửi tín hiệu cắt dây cứng đến van ngắt nhiên liệu và cắt nguồn điện cung cấp cho hệ thống đánh lửa.

Thiết bị tắt an toàn trong vòng 2 giây. Do tác động nhanh chóng của TREA nên đã ngăn ngừa được những tai nạn lớn về thiết bị như cháy ổ trục và cong rôto, đảm bảo an toàn cho nhà máy điện.

Các vấn đề gặp phải trong quá trình sử dụng

Mất kết nối Mất INet Nếu thẻ bo mạch TREA bị ngắt kết nối khỏi giao tiếp mạng R/S/T, nó sẽ gây ra cảnh báo "Bộ điều khiển không phản hồi". Mặc dù thẻ bo mạch vẫn có thể thực hiện ngắt dây cứng nhưng nó không thể lấy được dữ liệu quy trình mới nhất, điều này có thể dẫn đến lỗi bảo vệ.

Chuyến đi phiền toái Nếu hệ thống dây điện tại chỗ được che chắn kém, gây nhiễu điện từ cho tín hiệu rung hoặc tốc độ, điều đó có thể khiến TREA đánh giá sai là tốc độ quá cao và gây ra hiện tượng vấp, dẫn đến tắt máy ngoài ý muốn.

Mất điện Nếu nguồn 28Vdc được kết nối ngược hoặc điện áp quá thấp, card bo mạch sẽ không thể khởi động. Đèn LED nguồn sẽ không sáng.
