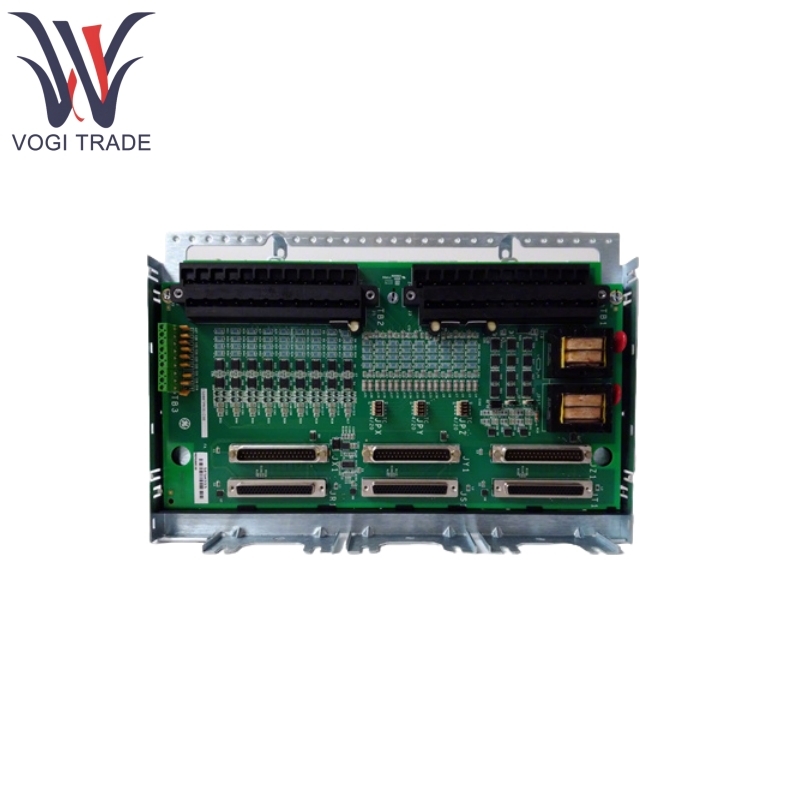

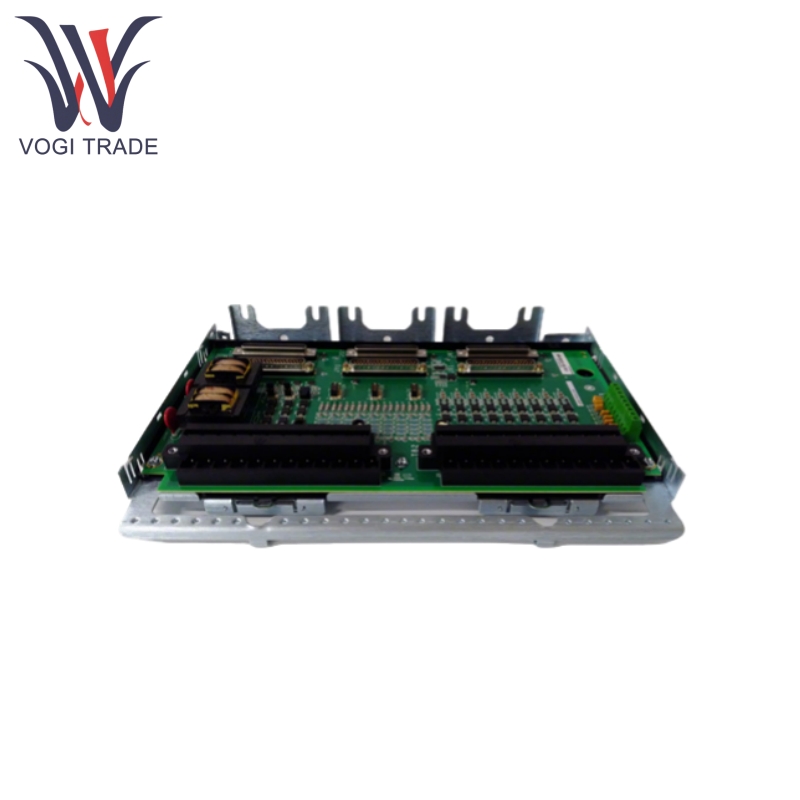

Thương hiệu: GEMô tả: Bảng thiết bị đầu cuối bảo vệ và bảo vệ tuabinĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 4Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnGE IS200TPROS1CBB là thành phần cốt lõi của hệ thống bảo vệ tuabin, nó thực hiện các nhiệm vụ thu nhận tín hiệu, đánh giá logic và kích hoạt bảo vệ và hỗ trợ cấu hình dự phòng đơn giản hoặc ba chế độ (TMR), phù hợp với các kịch bản với các kịch bản có yêu cầu độ tin cậy cực kỳ cao. Mục tiêu thiết kế của nó là nhận ra giám sát thời gian thực các thông số chính và phản ứng nhanh chóng với các lỗi của tuabin trong môi trường công nghiệp phức tạp để đảm bảo hoạt động an toàn của thiết bị.
| Sản xuất |
GE |
| Số mô hình |
IS200TPROS1CBB |
| Số đặt hàng |
IS200TPROS1CBB |
| Danh mục |
Đánh dấu chúng tôi |
| Đất nước xuất xứ |
Hoa Kỳ (Hoa Kỳ) |
| Mã HS |
8537101990 |
| Kích thước |
34*18*6cm |
| Cân nặng |
0,2kg |
Tính năng sản phẩm
GE IS200TPROS1CBB có 8 đầu vào tương tự, có thể hỗ trợ cảm biến rung, cảm biến nhiệt độ và truy cập tín hiệu máy phát áp suất và có thể xử lý các tín hiệu tiêu chuẩn như ± 10V, 4-20mA, v.v.
GE IS200TPROS1CBB có 4 đầu ra kỹ thuật số, được điều khiển bởi rơle thông qua bảng EMIO, có thể thực hiện dừng khẩn cấp hoặc hành động báo động.
GE IS200TPROS1CBB có 2 đầu ra tiếp xúc chuyến đi với phản ứng nhanh cấp độ phần cứng để kích hoạt tín hiệu bảo vệ khẩn cấp bị khóa của người dùng.
GE IS200TPROS1CBB được thiết kế hệ thống dự phòng TMR, cung cấp truyền tín hiệu dự phòng thông qua các bảng đầu cuối kép và đầu nối vỏ D để đảm bảo hoạt động bình thường của hệ thống trong trường hợp một điểm thất bại duy nhất.
GE IS200TPROS1CBB có chức năng tự chẩn đoán tích hợp, theo dõi tính hợp lệ của tín hiệu trong thời gian thực và hiển thị trạng thái kênh thông qua các chỉ báo LED.
GE IS200TPROS1CBB hỗ trợ so sánh ngưỡng đặt trước và kích hoạt hành động bảo vệ khi các tham số vượt quá phạm vi an toàn.
Sản phẩm sử dụng nguyên tắc
GE IS200TPROS1CBB có thể thu thập dữ liệu hoạt động tuabin từ các thiết bị bên ngoài như cảm biến rung, cảm biến nhiệt độ, v.v., và truyền chúng đến bộ điều khiển chính của Mark VI sau khi lọc, khuếch đại và chuyển đổi tương tự sang kỹ thuật số qua các mạch trên bo mạch.
GE IS200TPROS1CBB Bộ điều khiển chính phân tích các tín hiệu theo thuật toán đặt trước và khi một tham số vượt quá giá trị ngưỡng, nó điều khiển bộ truyền động để cắt nguồn cung cấp nhiên liệu hoặc kích hoạt đầu ra phanh cơ học.
Tham số sản phẩm
Chi tiết sau đây là GE IS200TPROS1CBB Bảo vệ và giám sát Tua bin.
Điện áp làm việc: 24V DC (Cung cấp năng lượng tiêu chuẩn hệ thống Mark VI)
Đầu vào tương tự: 8 kênh, hỗ trợ ± 10V, 4-20ma, RTD, cặp nhiệt điện (như K, J, T Type)
Đầu vào kỹ thuật số: 6 Đầu vào tiếp xúc phụ (tiếp xúc khô hoặc ướt)
Đầu ra kỹ thuật số: 4 rơle loại C (thường mở/đóng chọn được chọn) + 2 liên hệ chuyến đi (có thể định cấu hình người dùng)
Giao diện giao tiếp: Giao tiếp với các mô -đun hệ thống Mark VI khác (ví dụ: bộ điều khiển DSPX) qua Busplane Bus, Hỗ trợ Giao thức ISBUS
Bảo vệ: IP54 (Bụi và bằng chứng giật gân, được cài đặt trong tủ điều khiển)
