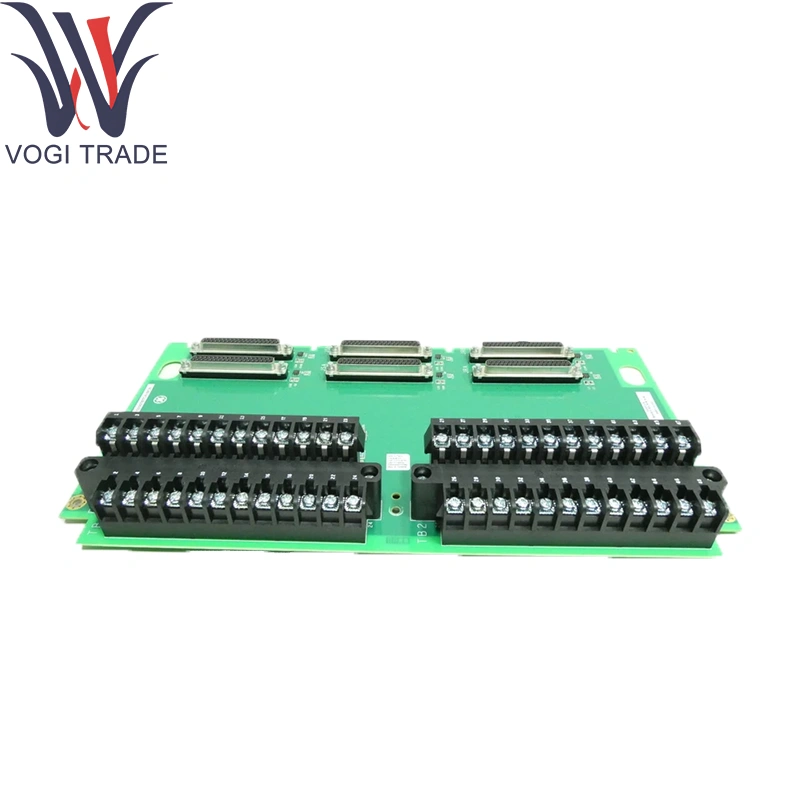

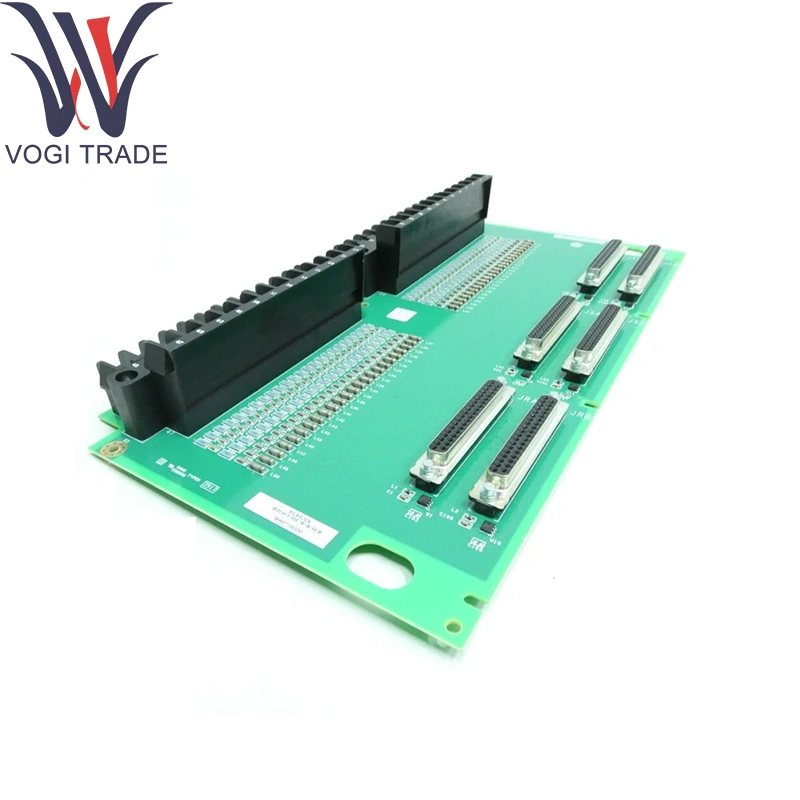

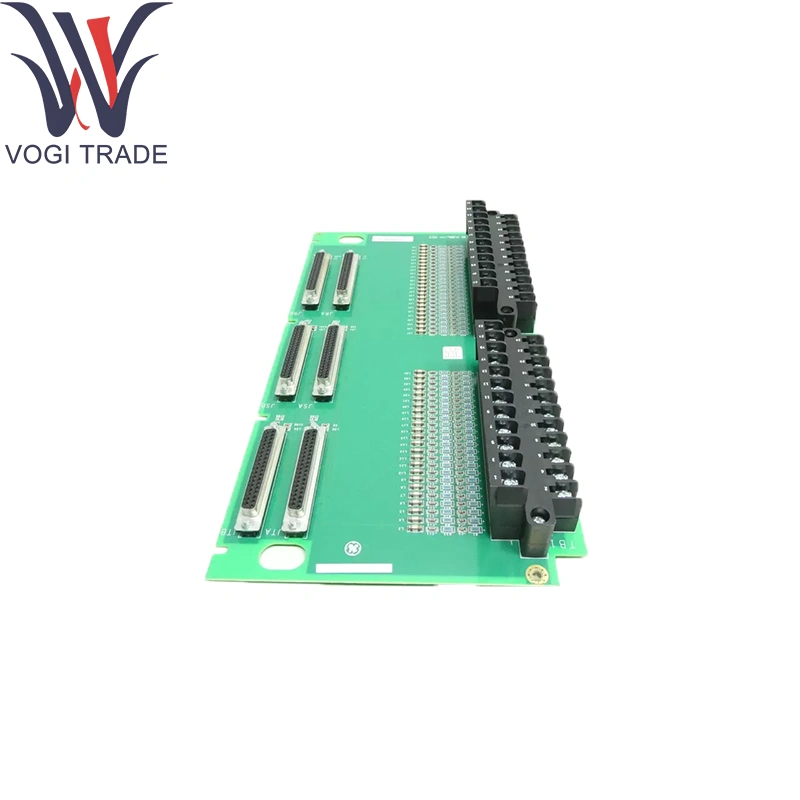

Thương hiệu: GEMô tả: IS200TBTCH1BĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 11Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnGE IS200TBTCH1B Bảng thiết bị đầu cuối cặp nhiệt điện Được sử dụng trong đó cả hai bộ chuyển đổi cầu đo biến dạng (ví dụ: cảm biến áp suất, ô tải) và cặp nhiệt điện phải được số hóa trong một mô-đun.
| Sản xuất |
GE |
| Số mô hình |
IS200TBTCH1B IS200TBTCH1BBB |
| Số đặt hàng |
IS200TBTCH1B IS200TBTCH1BBB |
| Danh mục |
Đánh dấu cuộc sống |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
8479909090 |
| Kích thước |
178 × 330 × 160 mm |
| Cân nặng |
0,36 kg |
Thông số kỹ thuật
GE IS200TBTCH1B Bảng thiết bị đầu cuối cặp nhiệt điện
Phạm vi đo: Hàng270 ° C đến +1372 ° C (tùy thuộc vào loại)
Độ phân giải: 0,1 ° C.
Tỷ lệ lấy mẫu: 20 mẫu/giây mỗi kênh
Bồi thường giao phối lạnh: Bồi thường kỹ thuật số theo từng kênh
Sự cô lập: Kênh được gia cố và kênh đến mặt đất (> 1 kV)
GE IS200TBTCH1B Bộ lọc & Bảo vệ:
Bộ lọc thông thấp kỹ thuật số có thể lập trình trên tất cả các kênh
Kẹp quá điện áp đến ± 35 V; Bảo vệ ngược cực
Trình kết nối: Tiêu đề vị trí 52 góc bên phải cho khối đầu cuối có thể cắm được
GE IS200TBTCH1B Xếp hạng môi trường:
Nhiệt độ hoạt động: Hàng30 ° C đến +65 ° C
Nhiệt độ lưu trữ: Mạnh40 ° C đến +85 ° C
Độ ẩm: Lênđến 95 % rh, không có áp suất
Chức năng sản phẩm
Các điều kiện, số hóa và tuyến tính hóa cả tín hiệu cảm biến cầu và cặp nhiệt điện, chuyển tiếp dữ liệu được hiệu chỉnh qua bus ionet Ethernet đến CPU Mark VIE. Cung cấp lấy mẫu đồng bộ cho chẩn đoán nâng cao, khóa liên động bảo vệ và thuật toán tối ưu hóa hiệu suất mà không cần sửa đổi phần cứng trên mỗi kênh.
Các mô -đun hỗ trợ cốt lõi
Hãng vận chuyển gói I/O
Mô -đun điều khiển: Mark VIE CPU (ví dụ: IS200TPROH1C)
GE IS200TBTCH1B Bảng I/O bổ sung:
Bảng đầu vào RTD (IS220PRTDH1A)
Đầu vào điện áp & tương tự (IS220PAICH1A)
Đầu vào rời rạc tốc độ cao (IS200SDIIH1ADB)
Các thành phần mở rộng
Các khối đầu cuối có thể cắm: Các khối kẹp vít được khóa để ngăn ngừa lỗi nối dây trường
DIN-RAIL & PANEL-MOONTER KITS: Đo
Các phụ kiện che chắn: Kẹp chắn cáp và lõi ferrite để ức chế EMI
Đồ đạc hiệu chuẩn: Các bộ hiệu chuẩn không/nhịp bên ngoài cho các kênh cầu và cặp nhiệt điện
Hỗ trợ phần mềm
GE IS200TBTCH1B Cấu hình & Hiệu chỉnh:
Cài đặt lựa chọn và kích thích kiểu kênh được định cấu hình qua các mẫu GE ControlSt ™/ToolBoxst ™
Phù thủy hiệu chuẩn trực tuyến để tăng tốc độ cầu nối/0 và cặp nhiệt điện
Chẩn đoán & Giám sát:
Có thể truy cập các cảnh báo về sức khỏe kênh, mạch mở và báo động ngoài tầm thường trong các thẻ HMI và OPC-DA
Tự kiểm tra sức mạnh với các lá cờ chẩn đoán được báo cáo thông qua chẩn đoán điều khiển
Cập nhật chương trình cơ sở: Được phân phối như một phần của các bản phát hành hệ thống Mark VIE; Áp dụng thông qua Toolboxst ™
Tài liệu: Được chi tiết trong Hướng dẫn cài đặt GE Mark VIE/VIES I/O và Hướng dẫn tham khảo mô -đun đầu vào Bridge & cặp nhiệt điện
