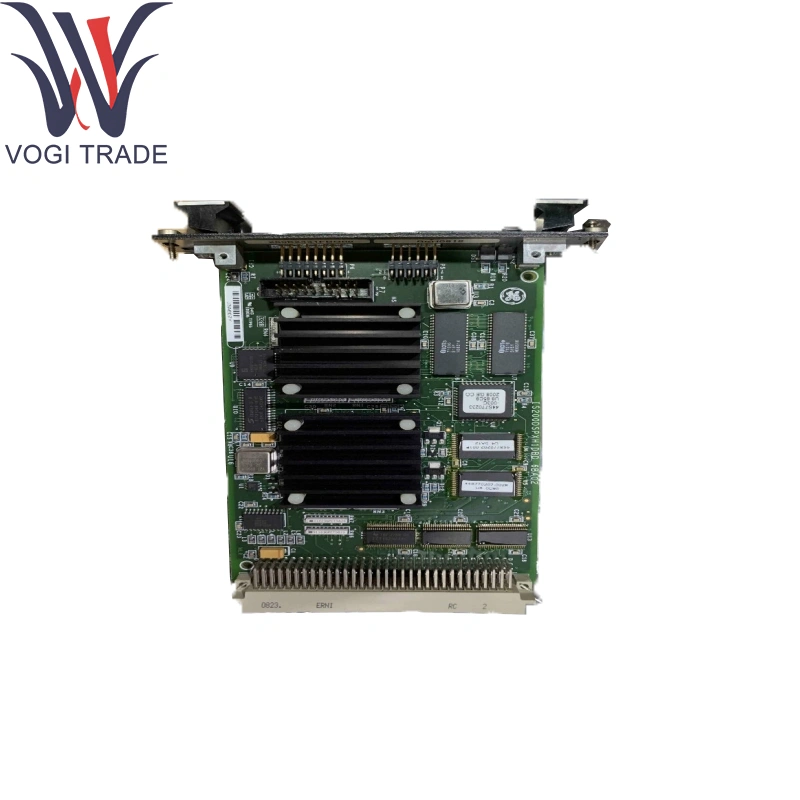

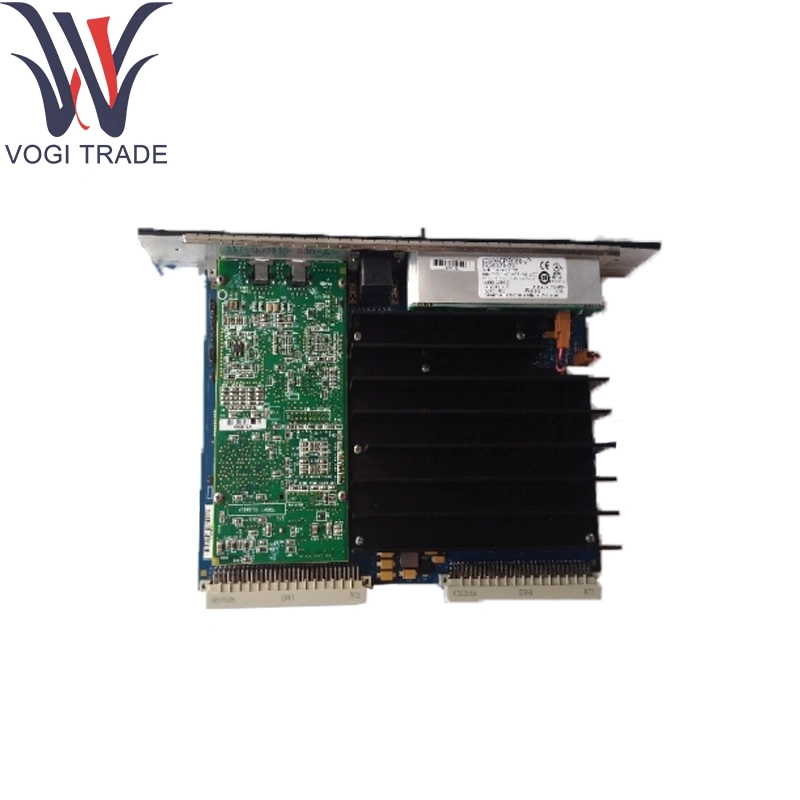

GE IS200STURH2AEC

Thông số kỹ thuật

Cổng nối tiếp (4):

Định cấu hình cho mỗi cổng cho RS-232, RS-422 hoặc nửa song công RS-485

Tốc độ dữ liệu lên tới 115,2 kbps

Cách cô lập kênh 1 kV

Đầu vào tương tự (4):

Phạm vi 01010 V DC, độ chính xác toàn diện ± 0,1 %

Độ phân giải 16 bit, 200 mẫu/giây mỗi kênh

Kẹp quá điện áp đến ± 35 V, bảo vệ ngược cực

Sự cô lập: Kênh được gia cố và kênh đến mặt đất (> 1 kV) trên tất cả các I/O

Đầu nối:

Các đầu nối cạnh back-pin cạnh 50 chân đến hãng vận chuyển I/O

Hai tiêu đề góc phải 26 vị trí cho hệ thống dây điện (nối tiếp/tương tự kết hợp)

Môi trường:

Nhiệt độ hoạt động: Hàng30 ° C đến +65 ° C

Nhiệt độ lưu trữ: Mạnh40 ° C đến +85 ° C

Độ ẩm: lên đến 95 % rh, không áp dụng

Những thông số kỹ thuật xác định GE IS200STURH2AEC.

Chức năng sản phẩm

GE IS200STURH2AEC hợp nhất tối đa bốn kênh xe buýt nối tiếp và bốn kênh telemetry tương tự thành các gói ionet xác định. Các điều kiện bảng và số hóa các tín hiệu tương tự trong khi quản lý khung và bộ đệm giao thức nối tiếp, cung cấp các luồng dữ liệu được đồng bộ hóa cho CPU Mark VIE để theo dõi, chẩn đoán và logic bảo vệ thời gian thực.

Các mô -đun hỗ trợ cốt lõi

Nhà cung cấp gói I/O Pack: IS42XPSCAH1B cung cấp nguồn điện thoại back

Bộ điều khiển CPU: Mô -đun Mark VIE (ví dụ: IS200TPROH1C)

Ethernet Switch: Sê -ri IS420ESWB để phân phối và dự phòng mạng

GE IS200STURH2AEC giao diện với các mô -đun này.

Các thành phần mở rộng

Các khối đầu cuối có thể cắm: Khối 26 chiều được khóa vào các chức năng nối tiếp/tương tự, với các bài đăng kết thúc khiên

Bộ dụng cụ Din-Rail & Panel-Mount: Clip và khung góc cho lắp đặt đường sắt hoặc bảng điều khiển 35 mm

Các phụ kiện che chắn: Kẹp chắn cáp và lõi ferrite để ức chế EMI trên các lần chạy trường dài

Khai thác nối tiếp: Lắp ráp cáp theo kiểu DB-9 và Phoenix cho kết nối thiết bị

Tất cả các phụ kiện đều tương thích với GE IS200STURH2AEC.

Hỗ trợ phần mềm

Cấu hình:

Chế độ kênh (RS-232/422/485) và cài đặt tốc độ baud được xác định thông qua các mẫu GE Toolboxst ™

Các tham số phân loại và lọc được đặt trong cùng một môi trường kỹ thuật

Chẩn đoán & Giám sát:

Cờ lỗi liên kết per-port và các cờ lỗi mỗi kênh có sẵn trong màn hình HMI và thẻ OPC-DA

Tự kiểm tra tự động về nguồn điện với việc đăng nhập lỗi chi tiết trong chẩn đoán điều khiển

Cập nhật chương trình cơ sở: Được phân phối như một phần của phần mềm hệ thống Mark VIE; Áp dụng qua bảng điều khiển USB hoặc công cụ USB hoặc USB

Tài liệu: Được chi tiết trong Hướng dẫn cài đặt GE Mark VIE/VIES I/O

Phần mềm này hỗ trợ GE IS200STURH2AEC.
