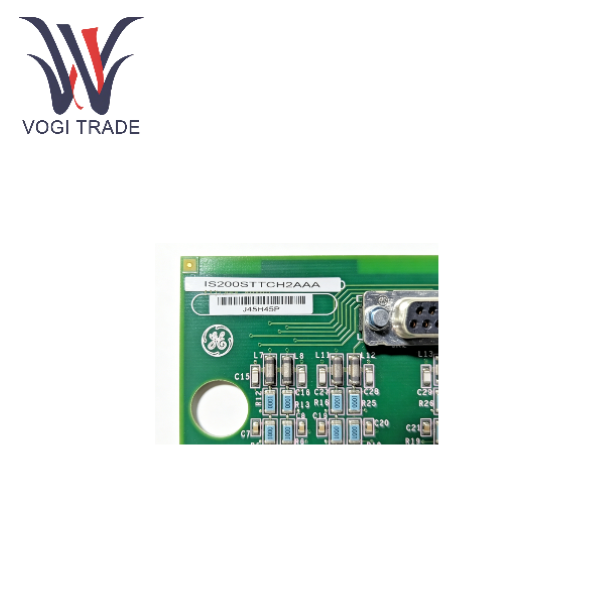

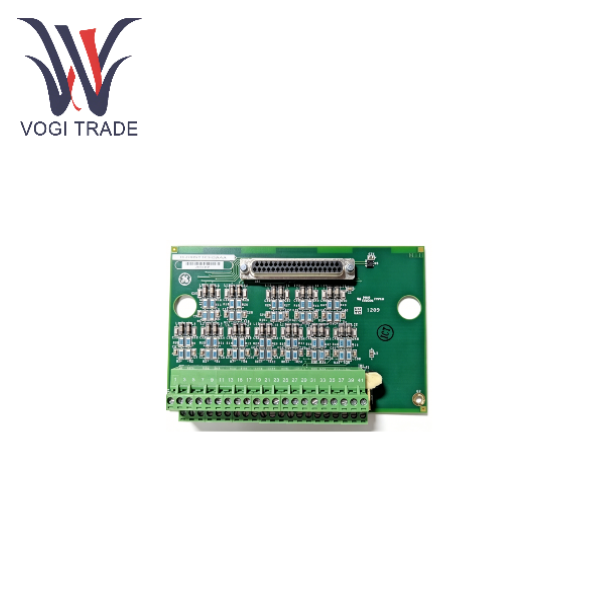

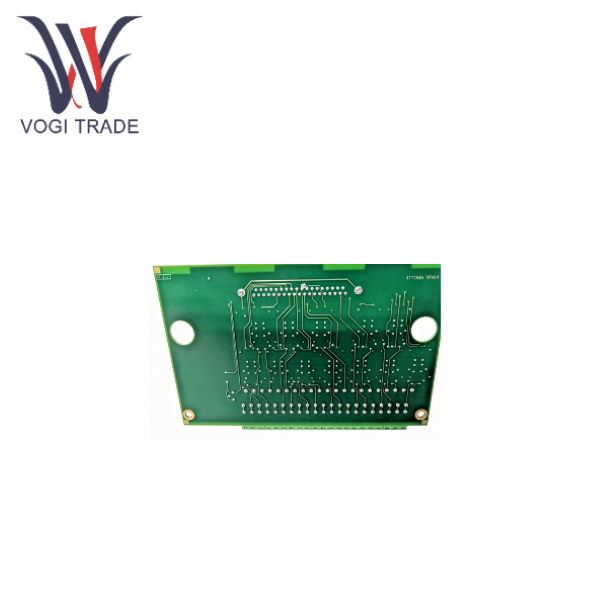

GE IS200STTCH2AAA

Tổng quan về sản phẩm

GE IS200STTCH1AAA là bảng mạch đầu vào cặp nhiệt điện đơn giản được thiết kế bởi General Electric cho hệ thống điều khiển tua bin khí/hơi nước Mark VIe. Trong kiến ​​trúc hệ thống điều khiển phân tán Mark VIe, IS200STTCH1AAA thuộc thành phần phần cứng ở cấp độ I/O cơ bản. Trách nhiệm cốt lõi là đóng vai trò là cầu nối giao diện vật lý giữa các cảm biến nhiệt độ cặp nhiệt điện tại chỗ (chẳng hạn như loại K, loại J, loại E, v.v.) và bộ xử lý hệ thống điều khiển, chẳng hạn như bộ điều khiển PCAA hoặc TMR. Không giống như các bảng đầu cuối TBTC hỗ trợ dự phòng ba mô-đun, STTC được thiết kế đặc biệt cho các vòng điều khiển một kênh hoặc không dự phòng và thường được sử dụng trong các điểm giám sát phụ trợ có yêu cầu độ tin cậy tương đối thấp hoặc trong các hệ thống điều khiển đơn giản nhạy cảm với chi phí.

Tính năng sản phẩm

Kiến trúc kênh đơn (Simplex)

Cốt lõi thiết kế của IS200STTCH2AAA STTC là thu thập dữ liệu một kênh. Nó không hỗ trợ cơ chế biểu quyết tín hiệu ba kênh mà hệ thống TMR yêu cầu mà truyền trực tiếp các tín hiệu nhiệt độ được thu thập đến một bộ xử lý duy nhất để xử lý.

Công nghệ bù đầu nguội

Phép đo cặp nhiệt điện yêu cầu nhiệt độ cuối tham chiếu (đầu lạnh). Cảm biến nhiệt độ có độ chính xác cao trên bo mạch STTC được sử dụng để theo dõi nhiệt độ môi trường tại các khối đầu cuối trong thời gian thực và truyền dữ liệu đến bộ xử lý để bù toán học nhằm đảm bảo độ chính xác của phép đo nhiệt độ.

Phát hiện mạch hở và an toàn lỗi

Mạch trên bo mạch cung cấp dòng điện phân cực nhỏ. Khi cặp nhiệt điện bị đứt, mạch sẽ phát hiện điện áp bất thường. Bộ xử lý sẽ kích hoạt cảnh báo (chẳng hạn như "Cặp nhiệt điện không tốt") và đặt đầu ra ở trạng thái không an toàn (thường là giá trị âm toàn dải hoặc giá trị cảnh báo cụ thể) để ngăn hệ thống điều khiển đánh giá sai.

Thiết kế chống nhiễu

Bảng đầu cuối thường có các mạch lọc để triệt tiêu nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) tại chỗ, đảm bảo có thể đọc chính xác các tín hiệu mức milivolt (mV) của cặp nhiệt điện yếu. Nhận dạng ID điện tử: Bảng tên điện tử trên máy (Chip ID). Khi bật nguồn, bộ xử lý sẽ tự động đọc ID này để xác nhận phiên bản phần cứng, số serial và trạng thái kết nối, ngăn ngừa lỗi cấu hình phần cứng.

So sánh với các sản phẩm tương tự

So sánh các sản phẩm cùng loại trong hệ thống GE Mark VIe, các sản phẩm có chức năng tương tự IS200STTCH2AAA (STTC) nhưng các kịch bản ứng dụng khác nhau chủ yếu bao gồm

Sự khác biệt của TBTC (Bảng mạch đầu vào cặp nhiệt điện TMR), TBTC được thiết kế cho các hệ thống TMR (Dự phòng ba mô-đun). Nó có ba bộ khối đầu cuối (JR, JS, JT), được kết nối tương ứng với ba bộ xử lý I/O độc lập. Hệ thống tăng cường bảo mật bằng cách thực hiện "lựa chọn trung vị" hoặc "biểu quyết" trên ba tín hiệu. Kịch bản ứng dụng: Nó được sử dụng trong các mạch bảo vệ quan trọng như giám sát nhiệt độ của buồng đốt tuabin khí (TTXSP1-9, v.v.).

PTCC (Gói đầu vào cặp nhiệt điện), Sự khác biệt: PTCC thường đề cập đến một mô-đun I/O hoàn chỉnh (Gói) bao gồm bộ xử lý và Bảng đầu cuối, trong khi STTC thường chỉ đề cập đến phần bảng đầu cuối (Bảng). Kịch bản ứng dụng: PTCC là một trang I/O độc lập, trong khi STTC phải dựa vào các card chính như PCAA để hoạt động.

Tóm lại, STTC phù hợp để theo dõi nhiệt độ không tới hạn và phụ trợ (chẳng hạn như nhiệt độ dầu hồi vòng bi, nhiệt độ hơi phụ, v.v.), trong khi TBTC phù hợp để theo dõi quá trình đốt cháy lõi

Hướng dẫn cài đặt

Lưu ý: Vui lòng vận hành trong môi trường tắt nguồn hoặc chống tĩnh điện.

Chuẩn bị

Xác nhận nhiệt độ và độ ẩm bên trong tủ điều khiển đáp ứng yêu cầu, dao động từ -30°C đến 65°C.

Kiểm tra xem có bất kỳ hư hỏng vật lý nào đối với hình thức bên ngoài của bảng thiết bị đầu cuối STTC hay không.

Lắp đặt cơ khí

Lắp đặt đường ray DIN: IS200STTCH2AAA thường được thiết kế để kẹp vào đường ray DIN 35mm tiêu chuẩn. Chèn kẹp phía trên của thẻ bảng vào ray dẫn hướng và ấn phần dưới của thẻ bảng xuống. Khi bạn nghe thấy tiếng "tách", nghĩa là nó đã bị khóa.

Cố định bằng vít: Một số phiên bản có thể yêu cầu sử dụng vít M3 để cố định tấm mặt sau thông qua các lỗ trên bo mạch.

Kết nối điện:

Đấu dây tín hiệu: Sử dụng dây xoắn đôi có vỏ bọc để nối cặp nhiệt điện. Hãy chú ý đến các cực dương và cực âm. Thông thường, màu đỏ biểu thị âm tính, nhưng nên tham khảo cực tính cụ thể của cặp nhiệt điện. Chiều dài tước phải tuân theo yêu cầu của Euroblock, khoảng 6-8mm.

Nối đất che chắn: Kết nối lớp che chắn với khối đầu nối đất JGPA liền kề để đảm bảo nối đất một đầu nhằm tránh nhiễu vòng lặp nối đất.

Jumper Cold Junction: Kiểm tra xem có jumper lựa chọn CJ (Cold Junction) trên bo mạch hay không. Thông thường, nó mặc định là Bồi thường nội bộ (Internal).

Kết nối bộ xử lý: Sử dụng cáp dẹt phẳng đi kèm hoặc cáp 68 chân để kết nối giao diện ở mặt sau của IS200STTCH2AAA với giao diện tương ứng của mô-đun PCAA (chẳng hạn như P1/P2).

Bật nguồn và gỡ lỗi: Khôi phục nguồn điện của hệ thống. Quan sát xem đèn báo PWR (nguồn) và LINK (giao tiếp) trên mô-đun PCAA có hoạt động bình thường hay không. Phần cứng được quét bằng phần mềm GE ToolboxST để xác nhận rằng STTC đã được xác định chính xác và không có cảnh báo "Board Mismatch". Nếu cần, vui lòng thực hiện hiệu chỉnh bù đầu nguội.

Khuyến nghị sản phẩm liên quan

Mô-đun tương tự lõi IS200PCAAH1A

Đối tác cốt lõi của STTC, chịu trách nhiệm xử lý các tín hiệu được STTC truyền đi.

IS200JGPAH1A Bảng điện và mặt đất

Thường được lắp đặt bên cạnh STTC, nó cung cấp các đầu nối đất lớp bảo vệ và phân phối điện trường 24VDC.

Bảng cặp nhiệt điện TMR IS200TBTC

Nếu ứng dụng được nâng cấp lên tính năng giám sát đường dẫn quan trọng thì bạn nên nâng cấp lên mô hình này.

Gói đầu vào/đầu ra tương tự IS200PAICH1A

Nếu tín hiệu tại chỗ cần được chuyển đổi thành 4-20mA trước khi kết nối với hệ thống, có thể chọn thẻ analog phổ thông này.
