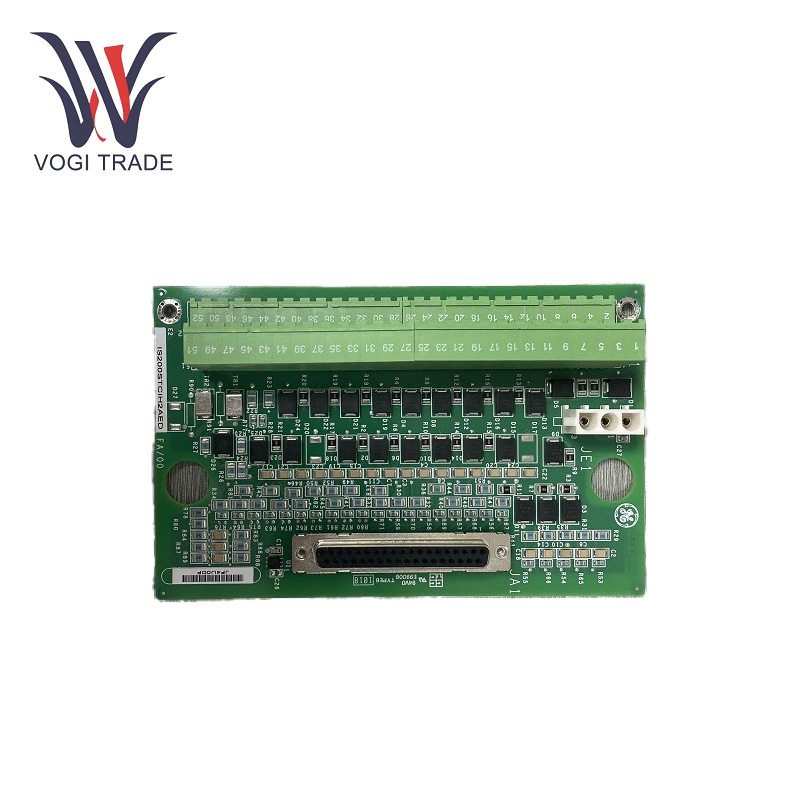

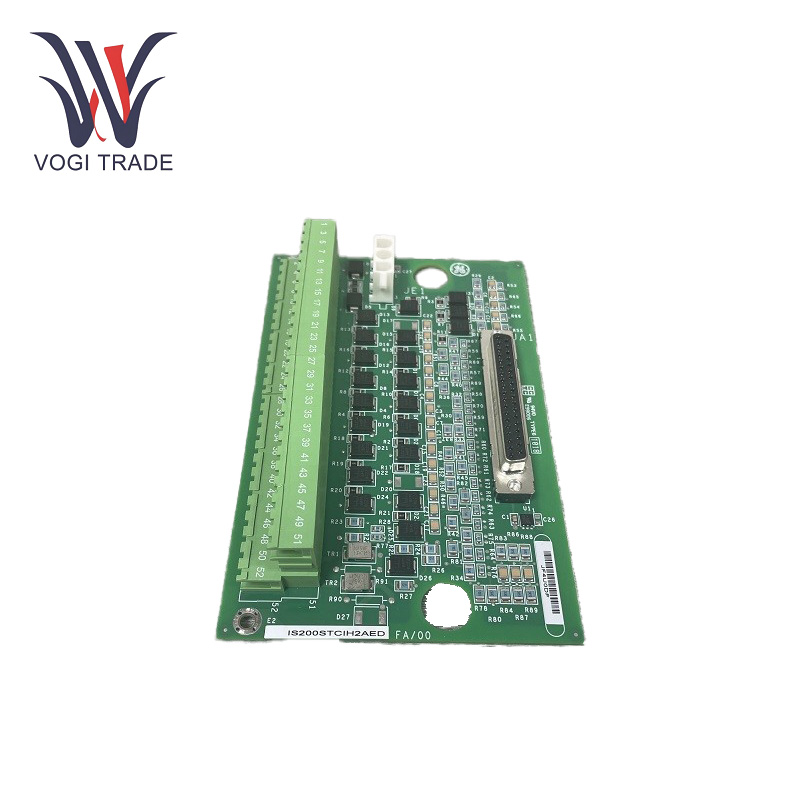

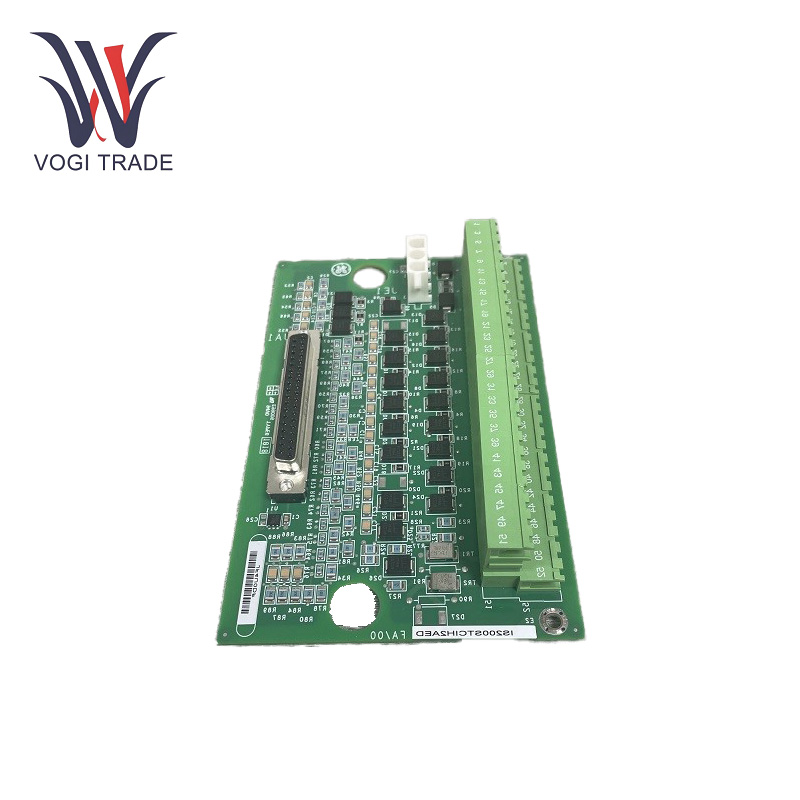

GE IS200STCIH2AED

Tham số vận hành

Số lượng đầu vào liên hệ: 24.

Điện áp kích thích danh nghĩa: 24 V DC, 48 V DC, 125 V DC.

Phạm vi đầu vào điện áp kích thích: 16 - 32 ở DC.

Phần cứng bộ lọc thông thấp trên đầu vào: 4 ms.

Giao diện giao tiếp: Ethernet.

Loại gắn kết: Din-rail hoặc giá treo phẳng.

Phạm vi nhiệt độ (cho mô hình)= - 20 ° C - 50 ° C.

Tính năng sản phẩm

Nhiều đầu vào tiếp xúc và ức chế tiếng ồn: GE IS200STCIH2AED chấp nhận 24 đầu vào tiếp xúc với kích thích danh nghĩa 24 V, 48V hoặc 125 V DC (bên ngoài) Có các cơ chế triệt tiêu tiếng ồn cho mỗi đầu vào tiếp xúc. Khu vực này cũng cung cấp sự bảo vệ khỏi sự tăng lên và tiếng ồn HF cho phép một luồng sạch và ổn định để các tín hiệu có thể được ghi lại mà không bị nhầm lẫn. Ví dụ, các tính năng triệt tiêu tiếng ồn như vậy cho phép thiết bị tiếp tục hoạt động bình thường và thu thập dữ liệu một cách đáng tin cậy ngay cả trong môi trường công nghiệp có nhiều can thiệp điện từ.

Hệ thống điều khiển dựa trên PC của Động cơ cảm ứng 2: Bảng này cũng hoạt động với gói I/O. Đầu nối loại D 37 chân (nữ) trên bảng cho phép kết nối đơn giản của gói I/O. Sau đó, nó kết nối với bộ điều khiển qua Ethernet. Với chế độ tương thích và giao tiếp này, tích hợp vào các hệ thống điều khiển rộng lớn hơn là khả thi, cho phép truyền dữ liệu hiệu quả và thực hiện lệnh kiểm soát giữa các thành phần khác nhau.

Phạm vi đầu vào kích thích có thể điều chỉnh: Phạm vi kích thích đầu vào cho kích thích danh nghĩa 24 V DC là đầu vào 16 đến 32 V DC, đối với kích thích danh nghĩa 48 V DC, nó là đầu vào 32 đến 64 V DC và đối với kích thích danh nghĩa 125 V DC là 100 đến 145 V DC. Thích ứng với các điều kiện cung cấp năng lượng khác nhau trong các ứng dụng công nghiệp khác nhau.

Cài đặt

DIN - Gắn đường sắt: Bắt đầu bằng cách đảm bảo sức mạnh cho hệ thống bị tắt. Bảng có chất cách điện nhựa lướt trên tấm kim loại tấm. Cuối cùng, trượt người vận chuyển lên đường ray DIN, đảm bảo rằng nó được bảo đảm. Sau đó sử dụng dây #18 AWG để gắn đầu vào liên hệ vào khối đầu cuối. Tocanize khiên trên một khung khác nhau. Bạn biết bất cứ điều gì có một không gian nhỏ và lắp ráp dễ dàng và thay thế ví dụ trong tủ kiểm soát công nghiệp.

Gắn phẳng: Để gắn trên phẳng, buộc chặt bảng và bộ cách điện nhựa vào lắp ráp kim loại tấm. Stake các lỗ trên tủ theo mở mở trên tấm kim loại kết hợp với nhau. Cuối cùng, được bảo đảm bằng cách sử dụng bu lông, chèn cụm kim loại tấm với bảng vào tủ. Kết nối đầu vào tiếp xúc với khối đầu cuối theo yêu cầu về hệ thống dây điện. GE IS200STCIH2AED cho phép cài đặt ổn định hơn cho các ứng dụng trong đó độ rung và sốc là rất quan trọng.

Khắc phục sự cố

Không phát hiện đầu vào tín hiệu: Kiểm tra hệ thống dây điện: Đi qua tất cả các kết nối dây từ các cảm biến bên ngoài đến đầu vào tiếp xúc trên đầu bảng. Hãy chắc chắn rằng các dây ở trong điều kiện tốt nhất và chúng không có kết nối lỏng lẻo, sai hoặc bị hỏng. Nếu có bất kỳ dấu hiệu nào của các vấn đề, hãy gắn lại các dây. Nó cũng có thể hiển thị bất kỳ dấu hiệu ăn mòn trên các đầu nối. Làm sạch các đầu nối bị ăn mòn hoặc thay thế dây bị hư hỏng, khi cần thiết. Nếu bạn thấy một dây bị sờn, chắc chắn cần phải thay thế nó, vì GE IS200STCIH2AED có thể là lý do cho không phát hiện đầu vào tín hiệu.

Bài đọc tín hiệu bất thường: Cung cấp điện kiểm tra và điện áp kích thích: Đảm bảo nguồn cung cấp cho bảng nằm trong phạm vi dự kiến. Kiểm tra điện áp tại các đầu vào đầu vào công suất với một vôn kế. Và, xác minh rằng điện áp kích thích nằm ở một phạm vi kích thích đầu vào chấp nhận được. Chúng tôi tìm hiểu trên dữ liệu cho đến tháng 10 năm 2023. Sửa đổi nguồn điện hoặc xác minh rằng nguồn điện bên ngoài cung cấp điện áp chính xác.

I/O gói thất bại giao tiếp: Xác minh cáp và cấu hình Ethernet: Bắt đầu bằng cách xác minh cáp Ethernet liên kết gói I/O với bảng. Đảm bảo cáp nguyên vẹn và được kết nối đúng với đầu nối loại D 37 chân. Và sau đó kiểm tra cấu hình Ethernet trên cả bảng và gói I/O. Đảm bảo địa chỉ IP, mặt nạ phụ và cấu hình RDP khớp. Thực hiện bất kỳ điều chỉnh cần thiết để hai người có thể giao tiếp hiệu quả. Đối với Ex, nếu các địa chỉ IP không được đặt chính xác gói I/O và bảng sẽ không thể nói chuyện với nhau.

Phạm vi ứng dụng

Nhà máy sản xuất điện: Truyền và thu thập tín hiệu từ các cảm biến thích hợp thường được tìm thấy trong các nhà máy phát điện; Đặc biệt được sử dụng trong các tuabin khí và các tuabin chạy bằng nước. GE IS200STCIH2AED có thể nhận được tín hiệu từ các cảm biến nhiệt độ, cảm biến áp suất và cảm biến rung được lắp đặt trên tuabin, ví dụ. Việc phát điện rất nhạy cảm; Các bài đọc này được xử lý và hệ thống điều khiển hoạt động với nó để giúp chuẩn hóa tuabin để đảm bảo phát điện ổn định tại máy.

Hệ thống tự động hóa công nghiệp: Khi được sử dụng trong các hệ thống tự động hóa công nghiệp, nó có thể phục vụ như một hệ thống điều khiển cho các dây chuyền sản xuất. Nó có thể được kết nối với các cảm biến giám sát vị trí, chuyển động và tình trạng của các thiết bị sản xuất như băng tải, cánh tay robot và động cơ.

Ngành dầu khí: Trường hợp trong ngành dầu khí, nó có thể được sử dụng trong các nhà máy lọc dầu và nhà máy chế biến khí. Ví dụ, GE IS200STCIH2AEDCAN được sử dụng để giám sát và quản lý hoạt động của máy bơm, van và các thiết bị khác. Trong một ví dụ, nó có thể chấp nhận các tín hiệu đến từ các cảm biến dòng chảy và cảm biến áp suất được cài đặt trong các đường ống, sau đó chủ động gửi tín hiệu điều khiển để mở hoặc đóng các van vận chuyển dầu và khí an toàn và hiệu quả.
