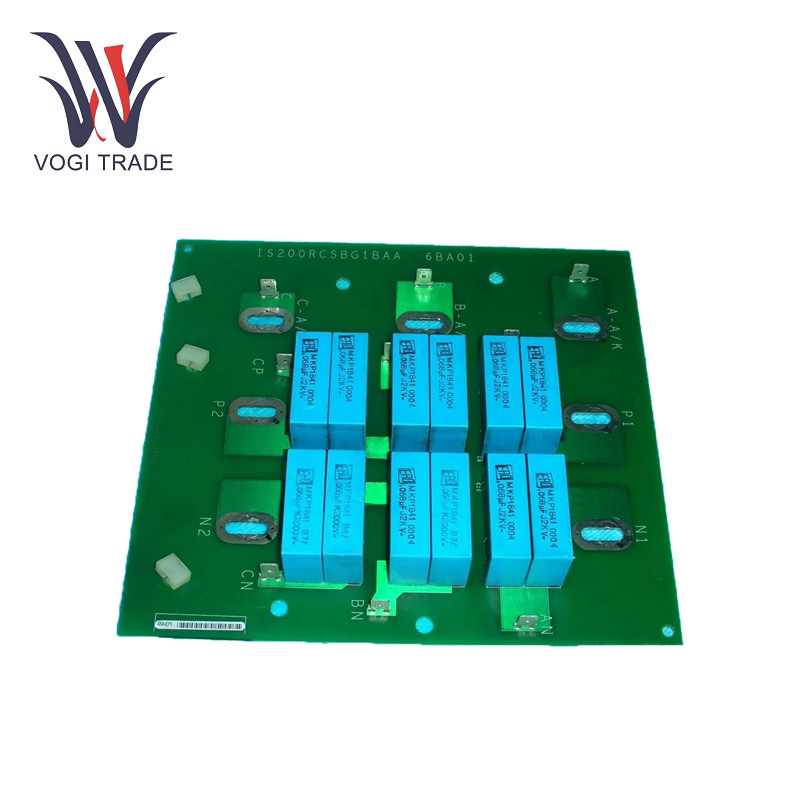

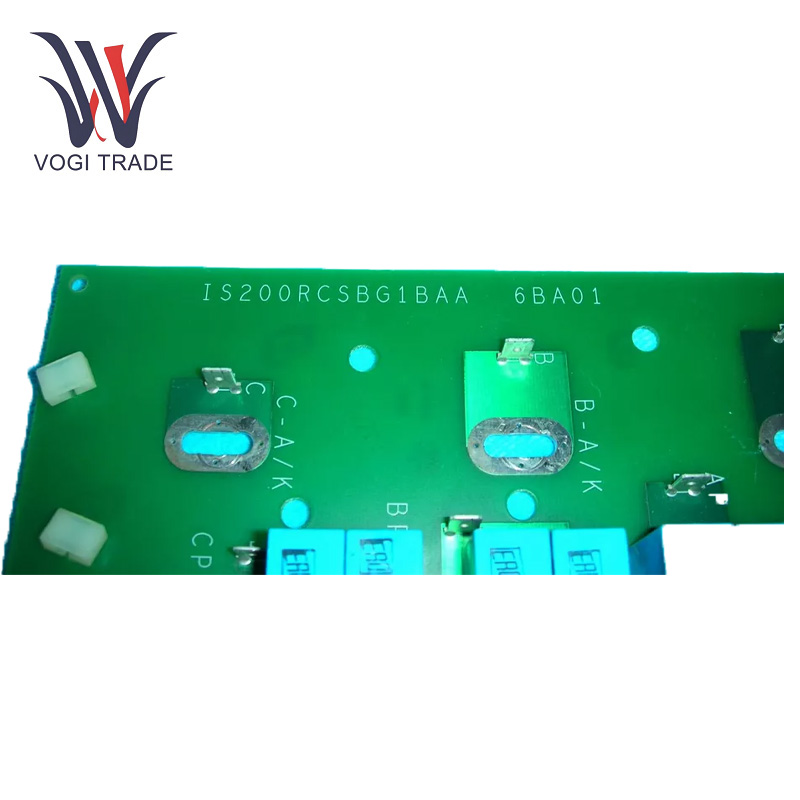

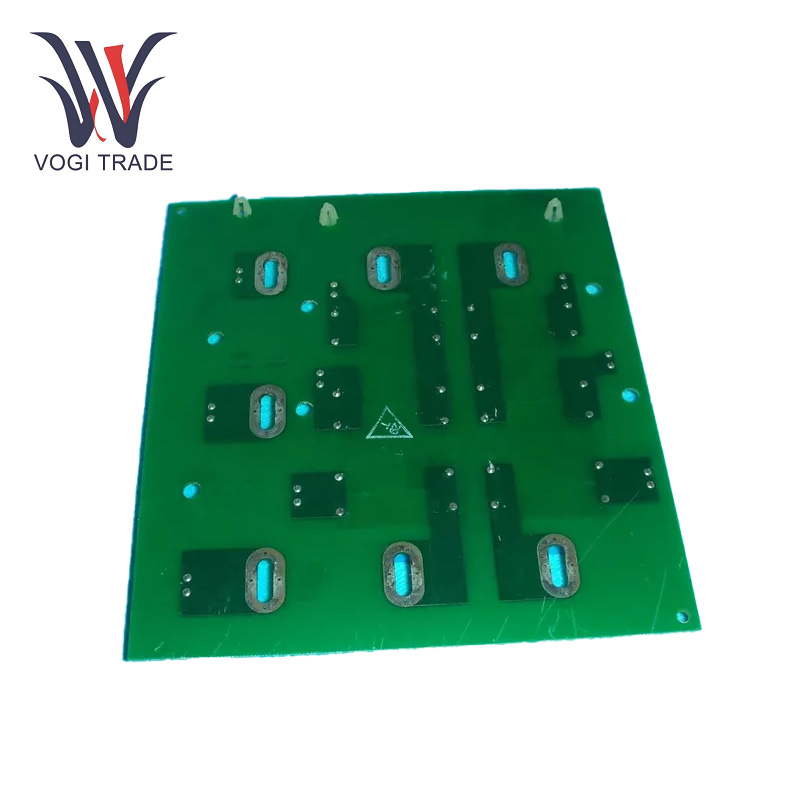

GE IS200RCSBG1OUT

Thông số vận hành

điện dung: 0,095 - 0,150.

Kẹp hiện tại: 8.5 Điều khoản.

Đánh giá hiện tại của RMS: 0,5 A.

Số lượng tụ điện: 12.

Cách ly Điện áp: Khoảng 500 V.

Nhiệt độ. phạm vi: 0 - 60°C

Tính năng sản phẩm

Bảo vệ quá áp: GE IS200RCSBG1BAA chủ yếu là thẻ snubber RC. Được sử dụng để bảo vệ quá điện áp của điốt và SCR (Bộ chỉnh lưu có điều khiển bằng silicon) Việc bổ sung các tụ điện trong mạch giảm áp có tác động tích cực vì chúng có khả năng hấp thụ và tiêu tán lượng năng lượng này lớn hơn.

Quy định hiện tại ổn định: Trung bình, dòng điện kẹp của mỗi tụ điện trên bo mạch là 8,5 Apeak và dòng điện RMS là 0,5 A, góp phần ổn định dòng điện điều chỉnh trên bo mạch và chạy trong mạch, ngăn chặn dòng điện tràn và đốt cháy thiết bị.

Điện dung đa năng: Bảng mạch có mười hai tụ điện, chia thành sáu cặp. Điện dung giữa các tụ điện có thể thay đổi từ 0,095 đến 0,150 µF, bao gồm nhiều giá trị điện dung giúp nó linh hoạt về mặt hoạt động với các tải điện và kịch bản vận hành khác nhau, cho phép thiết bị cung cấp khả năng lưu trữ và giải phóng năng lượng thay đổi, đáp ứng nhu cầu cụ thể của các ứng dụng khác nhau.

Cài đặt

gắn kết: Chọn vị trí trong tủ điều khiển hoặc giá thiết bị. Nơi lắp đặt phải sạch sẽ, khô ráo, có điều hòa nhiệt độ tốt và cách xa các nguồn gây nhiễu điện từ mạnh. Kiểm tra kỹ các lỗ lắp có kích thước và vị trí chính xác cho GE IS200RCSBG1BAA. Căn chỉnh bảng thẳng hàng với các lỗ lắp và cố định bảng bằng vít hoặc ốc vít nếu cần. Đảm bảo bo mạch được gắn phẳng và chắc chắn để tránh rung và lỏng trong quá trình vận hành. Nếu nó được dẫn hướng bằng thanh ray hoặc giá đỡ, hãy chuẩn bị sẵn sàng để trượt bảng vào vị trí và khóa nó lại.

Khắc phục sự cố

Chỉ báo quá điện áp: Chức năng bảo vệ quá áp được kích hoạt thường xuyên và điện áp nguồn được kiểm tra để xem liệu có sự dao động điện áp bên ngoài hay tăng đột biến tức thời hay không. Cần kiểm tra hệ thống dây điện bao gồm cả các kết nối mạch điện để đảm bảo rằng không có sợi dây nào bị lỏng hoặc dây bị hỏng là nguyên nhân gây ra các vấn đề về điện áp. Nếu Sự cố vẫn tiếp tục, hãy đo giá trị điện dung của từng tụ điện trên bo mạch GE IS200RCSBG1BAA bằng đồng hồ vạn năng để xem liệu tụ điện có bị hỏng hoặc vượt quá giá trị bình thường hay không.

Web Bình Thường Hiện Tại: Nếu dòng điện không ổn định hoặc vượt quá phạm vi bình thường thì có thể tải kết nối với bo mạch bị quá tải hoặc lỗi đoản mạch. Kiểm tra từ SCR và điốt được bảo vệ bởi bo mạch xem tất cả đều ổn. Để kiểm tra xem chúng có hoạt động hay không, hãy đo dòng điện kẹp và dòng điện RMS của tụ điện. Nếu sự cố hiện tại là do lỗi thành phần, hãy nhanh chóng thay thế thành phần bị lỗi.

Luồng khí không đủ / Nhiệt độ quá cao: Nếu các thành phần trên bo mạch GE IS200RCSBG1BAA quá nóng, trước tiên hãy kiểm tra môi trường thông gió và tản nhiệt xung quanh bo mạch. Đảm bảo bo mạch được thông gió đúng cách để hoàn toàn không có bụi hoặc mảnh vụn nào trên bo mạch có thể cản trở quá trình tản nhiệt. Theo dõi dòng điện trên bo mạch, nó có thể khiến bo mạch quá nóng. Nếu hiện tượng nóng lên do một số bộ phận nhất định, chẳng hạn như điện trở (hoặc) tụ điện, hãy sử dụng cảm biến nhiệt độ của thiết bị chụp ảnh nhiệt để phát hiện các bộ phận quá nóng và thay thế nó.

Phạm vi ứng dụng

Hệ thống tuabin khí: Là một phần không thể thiếu của hệ thống điều khiển trong các nhà máy phát điện tua bin khí. Nó được sử dụng để bảo vệ các thành phần điện tử công suất của hệ thống kích thích và các mô-đun chuyển đổi - diode của máy phát điện. Điều này góp phần đảm bảo hoạt động đáng tin cậy của toàn bộ tổ máy tuabin khí, tối đa hóa quá trình phát điện, đồng thời nâng cao hiệu suất và độ tin cậy phát điện của nhà máy điện.

Hệ thống điều khiển điện tử công suất cho hệ thống tuabin hơi：Bo mạch này cũng là một thành phần quan trọng của hệ thống điều khiển điện cho các tổ máy tuabin hơi nước. Nó bảo vệ các điốt và SCR trong mạch kích thích tuabin hơi và chuyển đổi năng lượng. Và khi tua bin hơi chạy, nó có thể kiểm soát hiệu quả sự dao động điện áp của thiết bị điện và dòng điện tăng đột biến rõ ràng, để đảm bảo rằng các thiết bị điện có thể hoạt động trong điều kiện ổn định, để đảm bảo rằng tua bin hơi có thể chạy an toàn và hiệu quả.

Phân phối điện công nghiệp：GE IS200RCSBG1BAA cũng có thể được sử dụng để bảo vệ và ổn định các thiết bị điện tử công suất trong hệ thống điều khiển và phân phối điện công nghiệp. Nó phù hợp trong các ngành luyện kim, hóa chất và khai thác mỏ, nơi có tải công suất cao có độ phản ứng cao, hoạt động chuyển mạch thường xuyên. Nó cho phép nâng cao độ tin cậy và tuổi thọ sử dụng của toàn bộ hệ thống phân phối điện bằng cách tránh gây hư hại do quá điện áp và mất ổn định dòng điện dẫn đến hỏng hóc thiết bị và thời gian ngừng sản xuất tương ứng.
