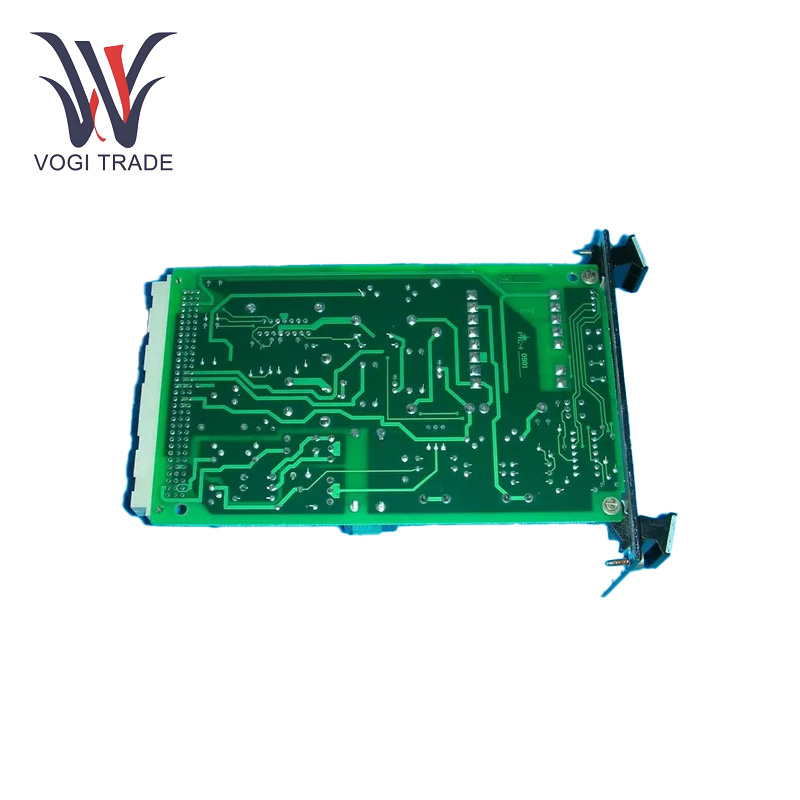

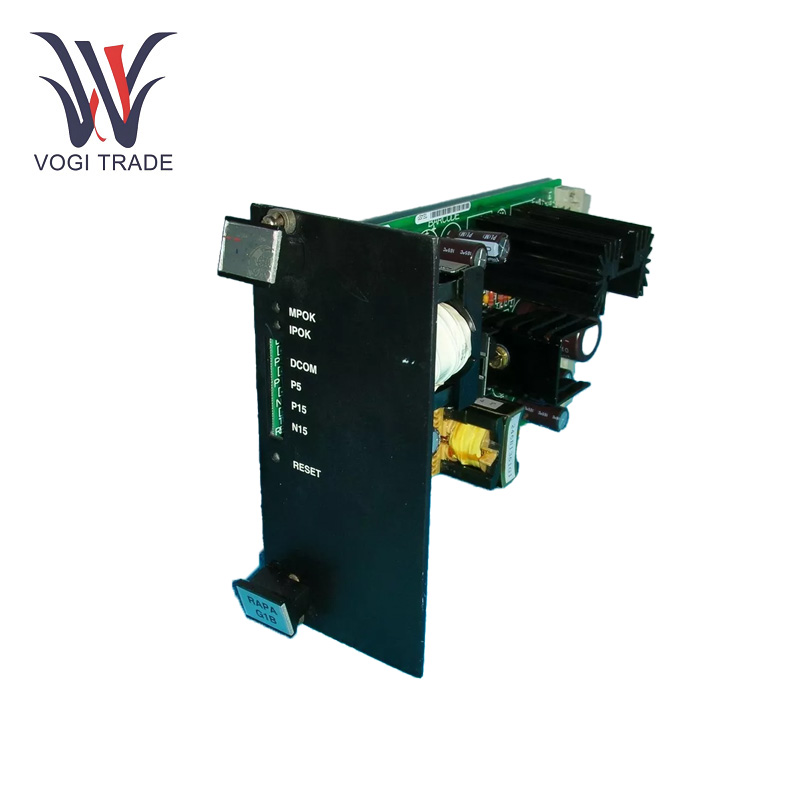

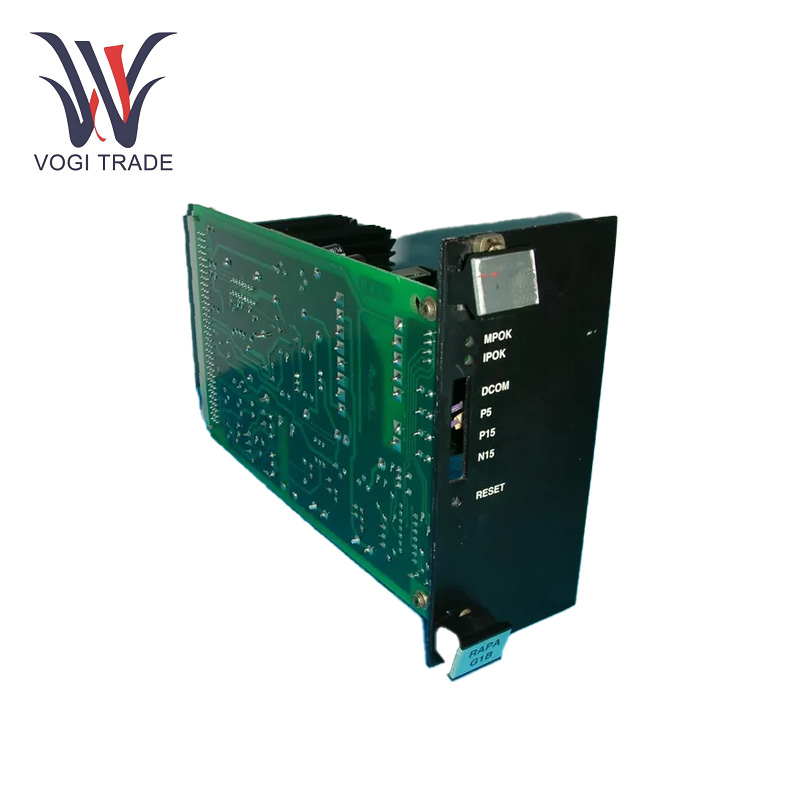

GE IS200RAPAG1BBA

Thông số vận hành

Điện áp cung cấp điện: 18 - 36V DC.

Tiêu thụ điện năng: 12W.

Tần số bộ xử lý: 667 MHz.

Tốc độ giao diện Ethernet: 100 Mb.

Điện áp cách điện: 300V.

Công suất dây tối đa trên mỗi thiết bị đầu cuối: 2 dây 3,0 mm2.

bước vít: Tối thiểu. 9,53 mm (0,375 inch).

Phạm vi nhiệt độ hoạt động:0 - 65°C.

Giao thức truyền thông: UDP/IP, Dữ liệu toàn cầu Ethernet (EGD).

Loại khối đầu cuối: Loại rào chắn, có thể tháo rời.

Tính năng sản phẩm

Khả năng giao tiếp đáng tin cậy: GE IS200RAPAG1BBA được trang bị nhiều trình điều khiển Ethernet. Nó có ba trình điều khiển Ethernet 100 Mb cho INet, cho phép mỗi bộ điều khiển giao tiếp với tối đa 3 bộ chuyển mạch mạng. Trong các hệ thống dự phòng, nó cho phép mỗi bộ điều khiển giám sát trực tiếp các đầu vào dự phòng và so sánh mọi khác biệt tiềm ẩn. Ngoài ra, nó còn có hai trình điều khiển Ethernet để liên lạc điểm-điểm trên mạng điều khiển với các bộ điều khiển kích thích máy phát Mark VI, Mark VIe và EX2100 khác, cũng như các trạm vận hành và bảo trì.

Xử lý dữ liệu mạnh mẽ: Bộ xử lý 667 MHz và hệ điều hành QNX, nó có thể xử lý nhanh chóng và hiệu quả các dữ liệu và tín hiệu điều khiển khác nhau. Nó có thể xử lý dữ liệu từ các cảm biến được kết nối với các khối đầu cuối trên bo mạch, phân tích và xử lý kịp thời, đồng thời cung cấp hỗ trợ dữ liệu chính xác cho hệ thống điều khiển tổng thể của tuabin, đảm bảo tổ máy tuabin hoạt động ổn định.

Lọc và bảo vệ mạnh mẽ: GE IS200RAPAG1BBA đã tích hợp sẵn các cơ chế lọc và bảo vệ nhất thời rộng rãi. Tính năng này đảm bảo hoạt động bình thường trong môi trường công nghiệp khắc nghiệt bằng cách triệt tiêu hiệu quả nhiễu điện từ và tín hiệu quá điện áp nhất thời. Năng lượng nhất thời có thể được dẫn trở lại nguồn thông qua cực nối đất của bộ lọc và một cực nối đất an toàn riêng biệt được cung cấp để kiểm tra độ bền điện môi.

Cài đặt

Chuẩn bị cài đặtMôi trường ation: Chọn vị trí sạch sẽ, khô ráo và thông thoáng trong tủ điều khiển. Đảm bảo vị trí lắp đặt cách xa nguồn nhiễu điện từ mạnh và có điều kiện tản nhiệt tốt. Chuẩn bị các dụng cụ cần thiết như tua vít, kìm tuốt dây. GE IS200RAPAG1BBA có thể được lắp đặt trên đế tủ. Đối với hệ thống dự phòng kép và ba, bảng thứ hai và thứ ba có thể được lắp đặt liền kề nhau để có bố cục nhỏ gọn. Căn chỉnh bo mạch với các lỗ lắp và sử dụng ốc vít để cố định chắc chắn, đảm bảo bo mạch được lắp đặt phẳng và ổn định.

Khắc phục sự cố

Lỗi giao tiếp: Kiểm tra xem cáp Ethernet có được kết nối đúng cách không và có bất kỳ hư hỏng hoặc lỏng lẻo nào không. Đảm bảo rằng cài đặt mạng của GE IS200RAPAG1BBA, chẳng hạn như địa chỉ IP và mặt nạ mạng con, là chính xác. Kiểm tra xem các thiết bị mạng được kết nối, chẳng hạn như bộ chuyển mạch và bộ điều khiển khác, có hoạt động bình thường không. Nếu sự cố vẫn tiếp diễn, hãy thử thay thế cáp hoặc cổng Ethernet để xem liệu sự cố có thể được giải quyết hay không.

Xử lý dữ liệu bất thường: Nếu tốc độ xử lý dữ liệu chậm hoặc dữ liệu được xử lý không chính xác, trước tiên hãy kiểm tra xem bộ xử lý có bị quá tải hay không. Giảm tải cho bộ xử lý nếu cần thiết. Kiểm tra xem phần mềm và chương trình cơ sở của bo mạch đã được cập nhật chưa. Cập nhật phần mềm và chương trình cơ sở nếu có phiên bản mới.

Vấn đề cung cấp điện: Nếu máy không khởi động được hoặc hoạt động bất thường, hãy kiểm tra xem điện áp nguồn có nằm trong phạm vi quy định là 18 - 36V DC hay không. Kiểm tra xem mạch cấp nguồn có còn nguyên vẹn không và có bị đoản mạch hoặc hở mạch hay không. Nếu điện áp nguồn bình thường nhưng bo mạch vẫn không hoạt động bình thường thì có thể mô-đun cấp nguồn trên bo mạch bị lỗi và cần phải thay thế.

Phạm vi ứng dụng

Kiểm soát tuabin khí: Trong ngành sản xuất điện, đặc biệt là trong các nhà máy điện tua bin khí, GE IS200RAPAG1BBA là một phần thiết yếu của hệ thống điều khiển. Nó giám sát và kiểm soát hoạt động của tuabin khí, như điều chỉnh nguồn cung cấp nhiên liệu và giám sát tốc độ quay và nhiệt độ của tuabin. Bằng cách xử lý chính xác các dữ liệu cảm biến khác nhau, nó giúp tối ưu hóa quá trình đốt cháy của tuabin khí, nâng cao hiệu suất chuyển đổi năng lượng và đảm bảo tổ máy phát điện tuabin khí hoạt động an toàn và ổn định.

Điều khiển tuabin hơi: Nó cũng được sử dụng rộng rãi trong các hệ thống điều khiển tua bin hơi nước. Trong các nhà máy nhiệt điện, nó đóng vai trò then chốt trong việc điều khiển quá trình khởi động, tắt máy và điều chỉnh tải của tuabin hơi. Nó giám sát các thông số như áp suất hơi, tốc độ dòng chảy và chuyển vị trục của tua bin hơi, đồng thời điều chỉnh kịp thời việc mở van hơi và các bộ truyền động khác để đảm bảo tua bin hơi hoạt động ổn định và chất lượng phát điện. .

Ứng dụng truyền động cơ khí: Trong các dây chuyền sản xuất công nghiệp yêu cầu truyền động cơ học, chẳng hạn như trong ngành luyện kim và hóa dầu, nó có thể được sử dụng để điều khiển và giám sát các động cơ và thiết bị truyền động. Nó có thể đảm bảo hoạt động chính xác của hệ thống truyền động cơ học, điều chỉnh tốc độ và mô-men xoắn của động cơ theo yêu cầu của quy trình, đồng thời nâng cao hiệu quả sản xuất và chất lượng sản phẩm.
