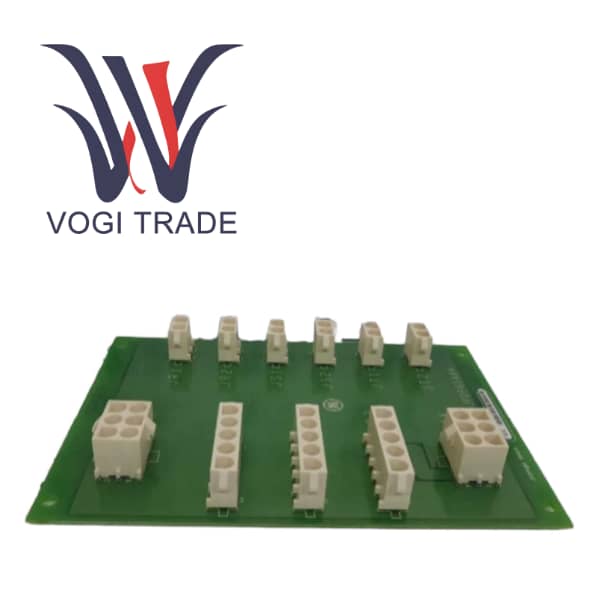

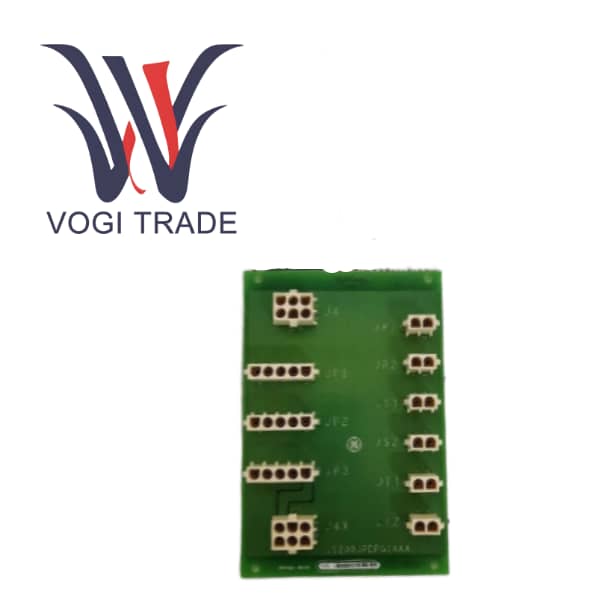

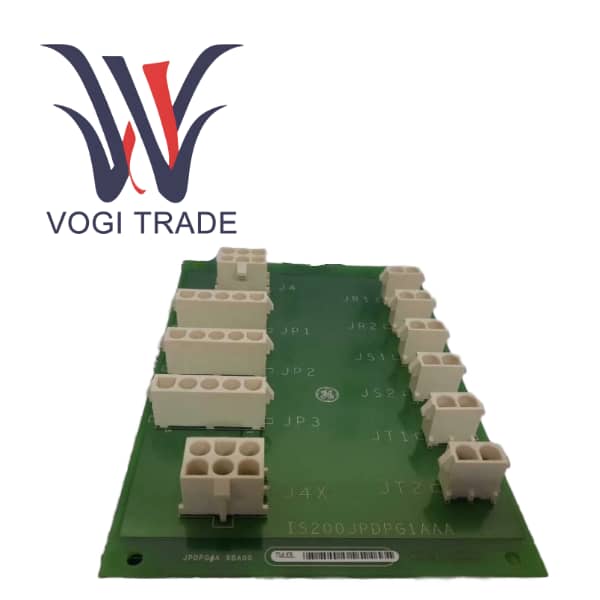

GE IS200JPDPG1AAA

Tổng quan về sản phẩm

GE IS200JPDPG1AAA là mô-đun phân phối điện 125V DC được General Electric thiết kế và sản xuất đặc biệt cho hệ thống điều khiển tuabin Mark VIe tiên tiến của hãng. Mô-đun phân phối nguồn DC là thành phần cơ sở hạ tầng nguồn quan trọng trong toàn bộ hệ thống con I/O Mark VIe. Chức năng cốt lõi của mô-đun này là lấy nguồn từ một hoặc nhiều nguồn điện 125V DC có độ tin cậy cao và phân phối nó một cách an toàn, ổn định và có chọn lọc tới các bảng đầu cuối, bộ xử lý I/O khác nhau và các tải quan trọng khác trong hệ thống. IS200JPDPG1AAA không chỉ đơn thuần là một bảng phân phối đơn giản. Mô-đun này tích hợp các chức năng như bảo vệ đầu vào, lọc, giám sát trạng thái và phản hồi chẩn đoán, đảm bảo cung cấp điện sạch, liên tục cho thiết bị điện tử điều khiển nhạy cảm ở hạ lưu và là nền tảng để đảm bảo hoạt động an toàn, ổn định và liên tục của các thiết bị điện quan trọng như tua bin khí và tua bin hơi nước.

Tính năng chức năng sản phẩm

Kiến trúc cung cấp điện dự phòng có độ tin cậy cao là tính năng nổi bật nhất của IS200JPDPG1AAA.

Mô-đun này có thể đồng thời chấp nhận đầu vào từ pin DC và một hoặc hai bộ chuyển đổi AC-DC độc lập. Thiết kế này đạt được mức dự phòng năng lượng N+1 hoặc thậm chí N+2. Ngay cả khi hệ thống pin hoặc bất kỳ bộ chuyển đổi AC-DC nào bị hỏng, hệ thống vẫn có thể chuyển đổi liền mạch sang các nguồn điện sẵn có khác, đảm bảo rằng nguồn điện điều khiển 125V DC không bao giờ bị gián đoạn, nâng cao đáng kể tính khả dụng của toàn bộ hệ thống điều khiển tuabin.

Khả năng lọc và bảo vệ nguồn toàn diện đảm bảo rằng bộ lọc đầu vào tích hợp có thể triệt tiêu hiệu quả nhiễu điện từ và nhiễu tần số vô tuyến từ đường dây cấp điện, cung cấp nguồn điện sạch cho các thiết bị điện tử I/O chính xác ở hạ nguồn. Bộ ngắt mạch DC cung cấp khả năng bảo vệ quá dòng, trong khi điốt nối tiếp ngăn ngừa hư hỏng do kết nối nguồn ngược do nối dây không chính xác.

Chẩn đoán thông minh và phản hồi trạng thái

Thông qua việc tích hợp chặt chẽ với gói I/O PPDA, mô-đun này không còn là thiết bị phân phối điện câm nữa. IS200JPDPG1AAA có thể phản hồi kịp thời các thông tin quan trọng như điện áp bus, trạng thái cách điện nối đất và trạng thái bật/tắt của từng nhánh đầu ra tới bộ điều khiển chính của Mark VIe. Điều này cho phép nhân viên bảo trì chẩn đoán từ xa tình trạng sức khỏe của hệ thống điện trong phòng điều khiển, thực hiện bảo trì dự đoán, nhanh chóng xác định điểm lỗi và giảm đáng kể thời gian ngừng hoạt động.

Khả năng phân phối tải linh hoạt

Ngoài việc cấp nguồn cho bảng đầu cuối tiêu chuẩn, nó còn cung cấp hai đầu ra chuyên dụng với điện trở giới hạn dòng điện. Thiết kế này có tính đến các nhu cầu năng lượng đặc biệt có thể có tại hiện trường, nâng cao khả năng thích ứng và tính linh hoạt của hệ thống.

Tiêu chuẩn hóa và thiết kế mô-đun

Là một phần của nền tảng Mark VIe, các mô-đun tuân theo các tiêu chuẩn giao diện cơ và điện thống nhất, tạo điều kiện thuận lợi cho việc lắp đặt, thay thế và bảo trì trong tủ điều khiển.
