GE IS200JPDMG1ADC

Thông số kỹ thuật

Điện áp đầu vào:28 V DC danh nghĩa

Đầu nối đầu vào:Ba Mate-N-Lok 9 chân (JR, JS, JT)

Kết nối đầu ra: J1–J3 (Mate-N-Lok 6 chân), JCR/JCS/JCT (2 chân), JAR/JAS/JAT (phụ trợ)

Đánh giá hiện tại đầu ra:25 A tối đa cho mỗi bus đầu vào

Giao diện chẩn đoán:Cáp ruy băng 50 chân (P1/P2), đầu nối DC-62 cho gói I/O PPDA

Nhiệt độ hoạt động:-30°C đến +65°C (-22°F đến +149°F)

Kích thước bảng: 16,51 cm H x 17,8 cm W (6,5 inch x 7,0 inch)

Gắn kết:Giá đỡ bằng thép gắn trên đường ray DIN hoặc đế

Tổng quan về sản phẩm

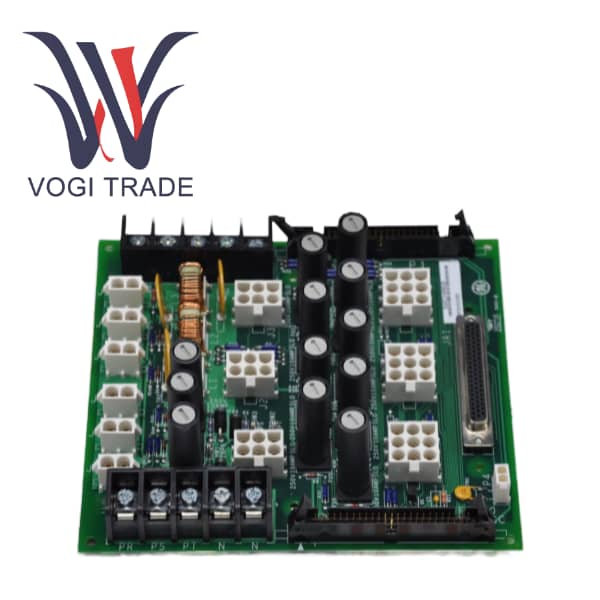

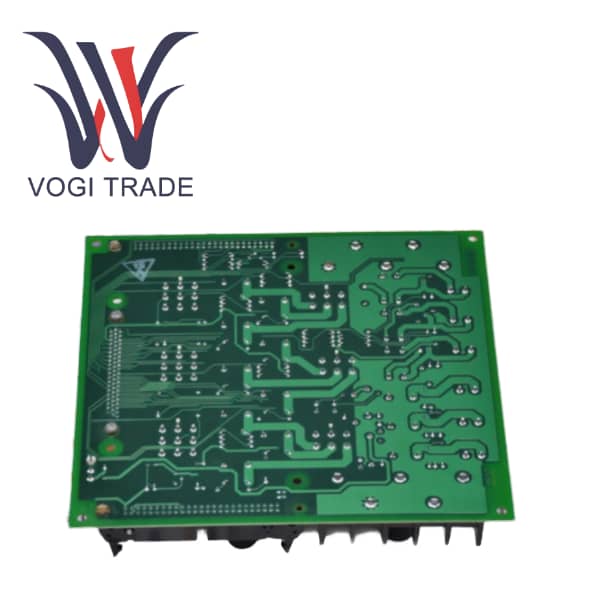

IS200JPDMG1ADC là bo mạch đầu ra nguồn điều khiển 28 V DC dạng mô-đun, hiệu suất cao, được chỉ định là loại JPDM trong khung Mô-đun phân phối điện (PDM) của Hệ thống điều khiển tuabin GE Mark VIe. GE IS200JPDMG1ADC hoạt động như hệ thống thần kinh trung ương để phân phối nguồn điện 28 V DC sạch, đáng tin cậy và dự phòng cho các thành phần hệ thống điều khiển quan trọng, bao gồm chính bộ điều khiển, gói I/O và cơ sở hạ tầng mạng như bộ chuyển mạch Ethernet.

Là thành phần "cốt lõi" của PDM, JPDM được phân biệt bằng tính năng bảo vệ cầu chì mạch nhánh tích hợp IS200JPDMG1ADC và khả năng hỗ trợ các kiến ​​trúc nguồn dự phòng, dòng điện cao.   GE IS200JPDMG1ADC được thiết kế cho các môi trường công nghiệp quan trọng, nơi tính khả dụng của hệ thống và khả năng chịu lỗi là tối quan trọng.   Tính năng chính là khả năng lưu trữ Gói I/O IS220PPDA, cung cấp chẩn đoán và phản hồi toàn diện ở cấp hệ thống, chuyển đổi hệ thống phân phối điện từ mạng nối dây thụ động thành tài sản thông minh, được giám sát và bảo trì.

Tính năng chức năng

Hỗ trợ dự phòng ba mô-đun (TMR):IS200JPDMG1ADC được thiết kế cơ bản cho các hệ thống TMR. GE IS200JPDMG1ADC duy trì ba bus nguồn 28 V DC hoàn toàn độc lập (R, S, T). Lỗi ở một nguồn điện hoặc bus sẽ không ảnh hưởng đến hai nguồn còn lại, đảm bảo hoạt động liên tục của ít nhất hai kênh điều khiển.

Bảo vệ mạch nhánh toàn diện:GE IS200JPDMG1ADC không giống như đối tác JPDS của nó, JPDM bao gồm các cầu chì riêng lẻ trên tất cả các mạch đầu ra chính và phụ của nó. Điều này cung cấp khả năng bảo vệ cục bộ, ngăn chặn lỗi trong một gói I/O hoặc thiết bị hiện trường làm hỏng toàn bộ bus điện.

Chẩn đoán hệ thống nâng cao qua PPDA:GE IS200JPDMG1ADC Bằng cách lưu trữ gói I/O PPDA, JPDM cho phép cung cấp bộ chẩn đoán đầy đủ, bao gồm:

Giám sát điện áp analog thời gian thực của cả ba bus 28V.

Trạng thái Boolean của mỗi mạch nhánh hợp nhất (chỉ báo nổ cầu chì).

Phản hồi trạng thái tiếp xúc khô từ mỗi bộ nguồn trong số ba bộ nguồn số lượng lớn.

ID điện tử để nhận dạng bảng tự động trong cấu hình hệ thống.

Kiến trúc năng lượng linh hoạt:GE IS200JPDMG1ADC có thể được cấu hình lại dễ dàng tại hiện trường thông qua các nút nhảy. GE IS200JPDMG1ADC có thể chuyển từ thiết lập TMR dự phòng hoàn toàn sang thiết lập Simplex có tính sẵn sàng cao trong đó nhiều nguồn điện chia sẻ tải trên một bus duy nhất.

Công suất hiện tại cao:GE IS200JPDMG1ADC được thiết kế cho các hệ thống lớn hơn, JPDM hỗ trợ các bộ nguồn có giới hạn dòng điện vượt quá 500W. Mỗi trong số ba bus điện bên trong có định mức 25A, với đường trở về mặt đất chung được định mức là 75A.

An toàn và độ tin cậy vốn có:Các tính năng như cầu chì tự đặt lại trên các mạch phụ, điốt OR cho nguồn PPDA và phối hợp với các thiết bị bảo vệ ngược dòng đảm bảo độ tin cậy cao của hệ thống và đơn giản hóa việc phục hồi sau các lỗi nhất thời.

So sánh với các sản phẩm tương tự (JPDM so với JPDS)
